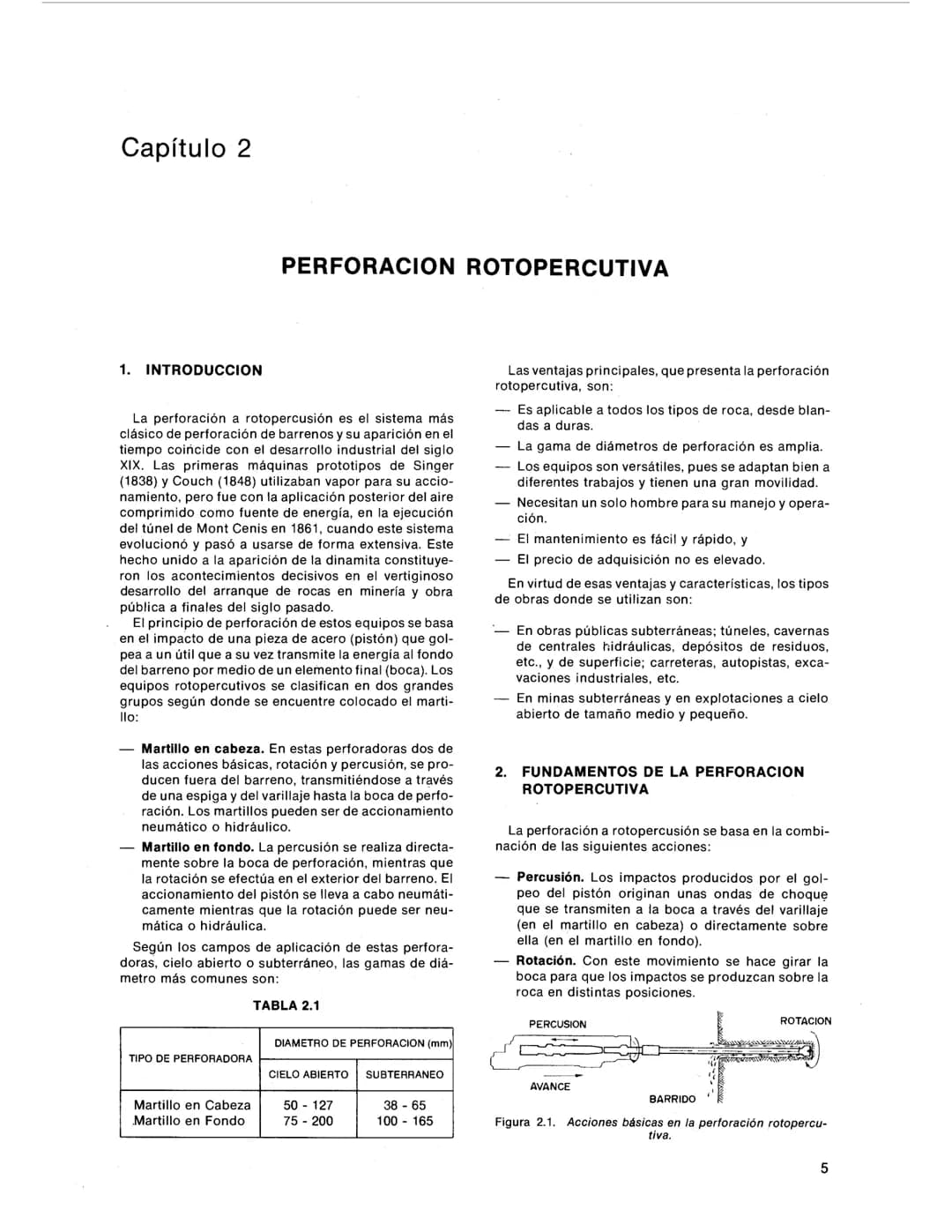

Introducción a la Perforación Rotopercutiva
¿Te preguntás cómo se perforan túneles en montañas o cómo se extraen minerales de las profundidades? La perforación rotopercutiva es tu respuesta. Este sistema apareció en el siglo XIX y revolucionó la minería para siempre.
El funcionamiento es genial: un pistón golpea un útil que transmite energía hasta una boca de perforación. Es como un martillo súper poderoso que puede atravesar cualquier tipo de roca. Los equipos se dividen en dos grandes familias según dónde esté el martillo.
Martillo en cabeza: La percusión y rotación pasan por varillas hasta llegar a la boca. Es perfecto para diámetros de 38-127 mm. Martillo en fondo: Golpea directamente sobre la boca, ideal para diámetros más grandes de 75-200 mm.
Dato clave: Estos equipos son súper versátiles - pueden trabajar en rocas blandas y duras, necesitan solo un operario y su mantenimiento es sencillo.
Las ventajas son increíbles: funcionan en todos los tipos de roca, tienen amplia gama de diámetros, son móviles y no requieren grandes inversiones. Por eso los vas a ver en túneles, minas, carreteras y excavaciones industriales.
2
of 43

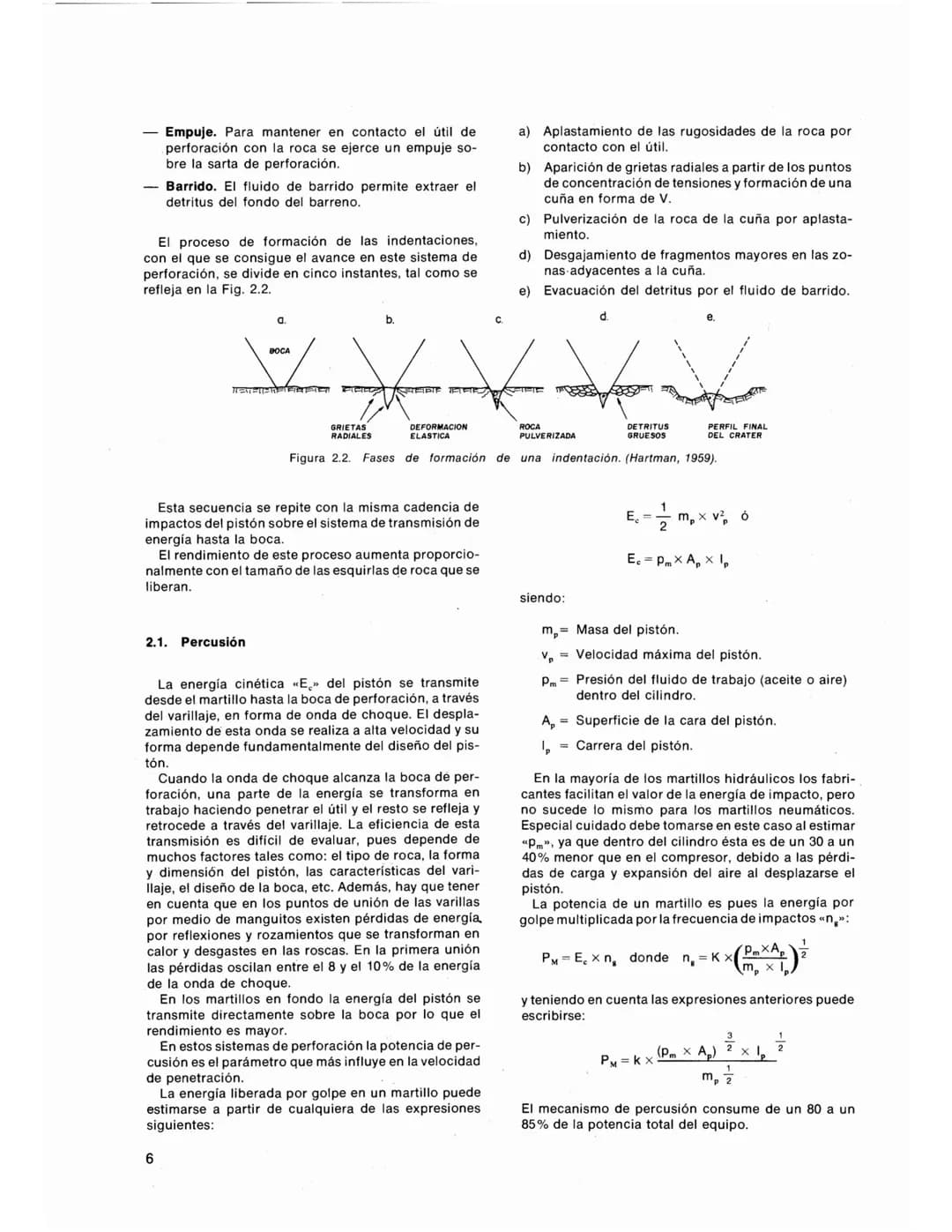

Fundamentos del Sistema
La magia de la perforación rotopercutiva está en combinar cuatro acciones súper importantes. Primero, la percusión genera ondas de choque que viajan hasta la boca. Segundo, la rotación hace girar la boca para golpear en diferentes puntos de la roca.
El empuje mantiene el contacto permanente entre la herramienta y la roca - sin esto, no hay perforación efectiva. El barrido usa aire, agua o espuma para sacar todos los fragmentos del fondo del barreno.
El proceso de formación de agujeros es fascinante: primero se aplastan las rugosidades, después aparecen grietas radiales, luego se pulveriza la roca y finalmente se evacúan los fragmentos. Todo esto pasa miles de veces por minuto.
Fórmula importante: La energía cinética del pistón se calcula como Ec = ½ × mp × vp², donde mp es la masa del pistón y vp su velocidad máxima.
La potencia de percusión es el factor más importante para la velocidad de penetración. Los martillos hidráulicos suelen indicar la energía de impacto, pero en los neumáticos hay que estimarla considerando que la presión dentro del cilindro es 30-40% menor que en el compresor.
3
of 43

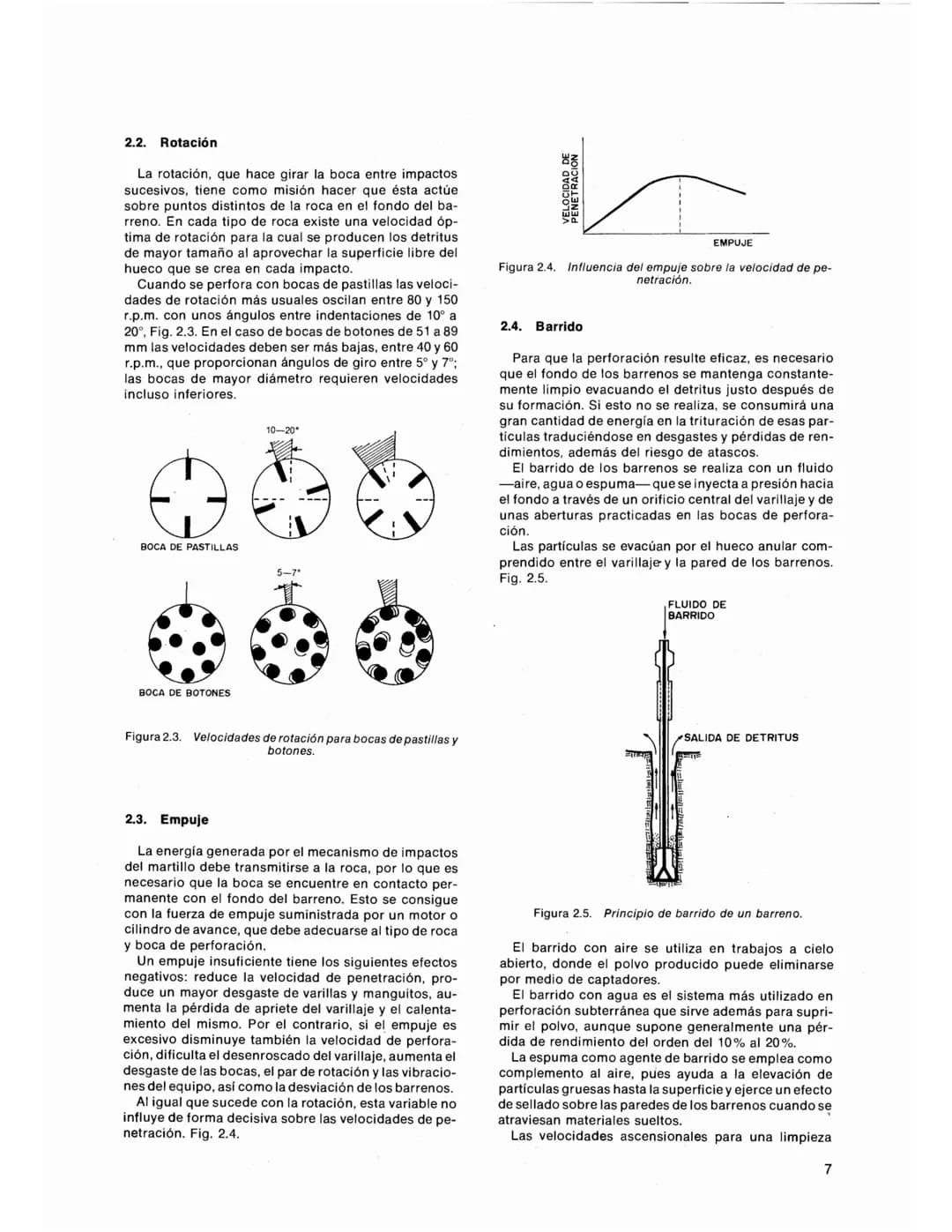

Rotación, Empuje y Barrido
La rotación es clave para que cada golpe actúe sobre puntos frescos de la roca. Para bocas de pastillas usás entre 80-150 rpm con ángulos de 10°-20°. Para bocas de botones más grandes, necesitás velocidades menores: 40-60 rpm con ángulos de 5°-7°.
El empuje debe estar perfectamente ajustado - ni mucho ni poco. Si es insuficiente, perdés velocidad de penetración y aumentás el desgaste. Si es excesivo, también bajás el rendimiento y creás más vibraciones y desviaciones en los barrenos.
El barrido es fundamental para mantener limpio el fondo del barreno. El aire se usa en superficie , el agua en trabajos subterráneos y la espuma como complemento para partículas gruesas.

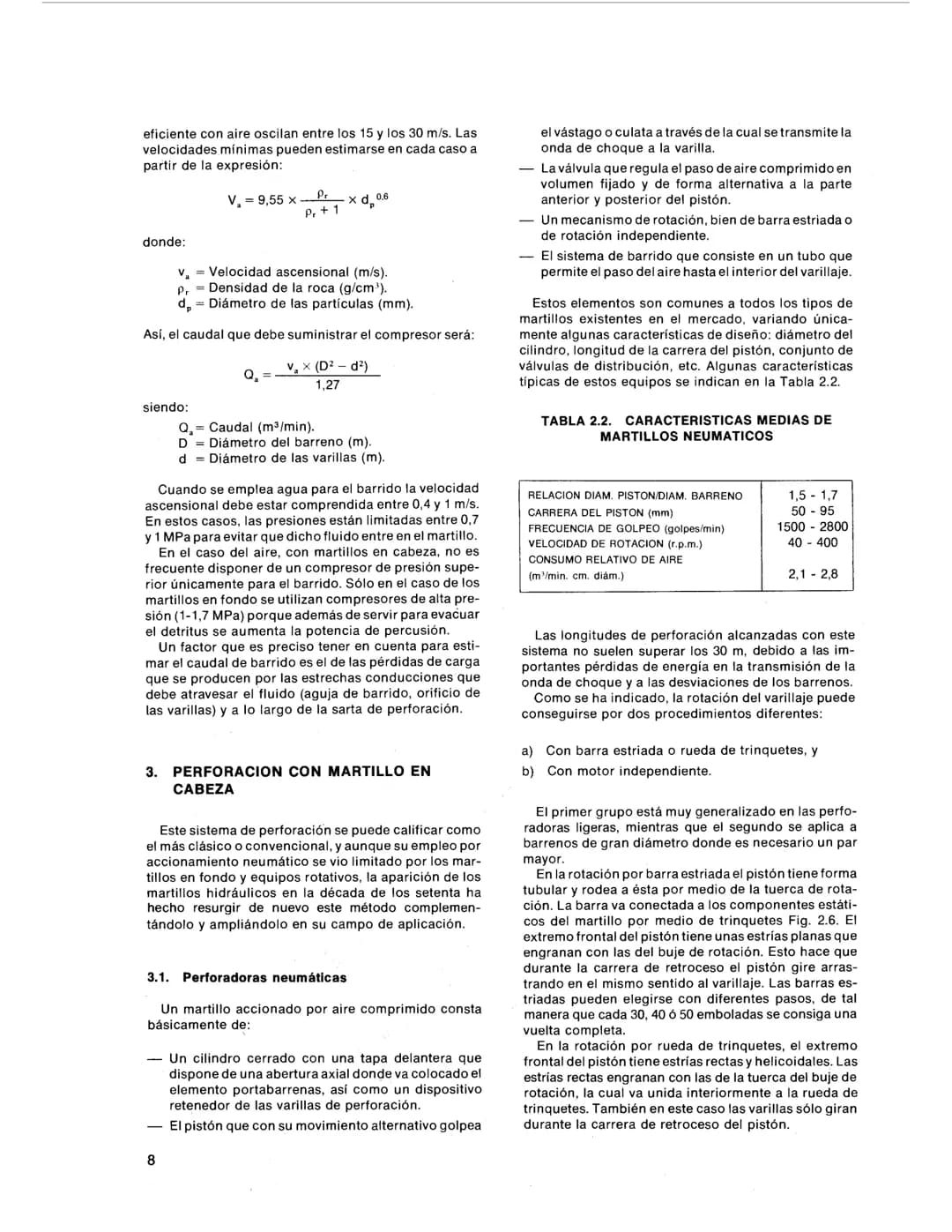

Consejo práctico: La velocidad mínima de barrido se calcula con v* = 9.55 × × dp^0.6, donde ρr es la densidad de la roca.
Para calcular el caudal del compresor usás: Qs = vs × /1.27. Las presiones están limitadas a 0.7-1 MPa con agua para evitar que entre en el martillo. En martillos en fondo se usan presiones más altas porque además del barrido, aumentan la potencia.
4
of 43

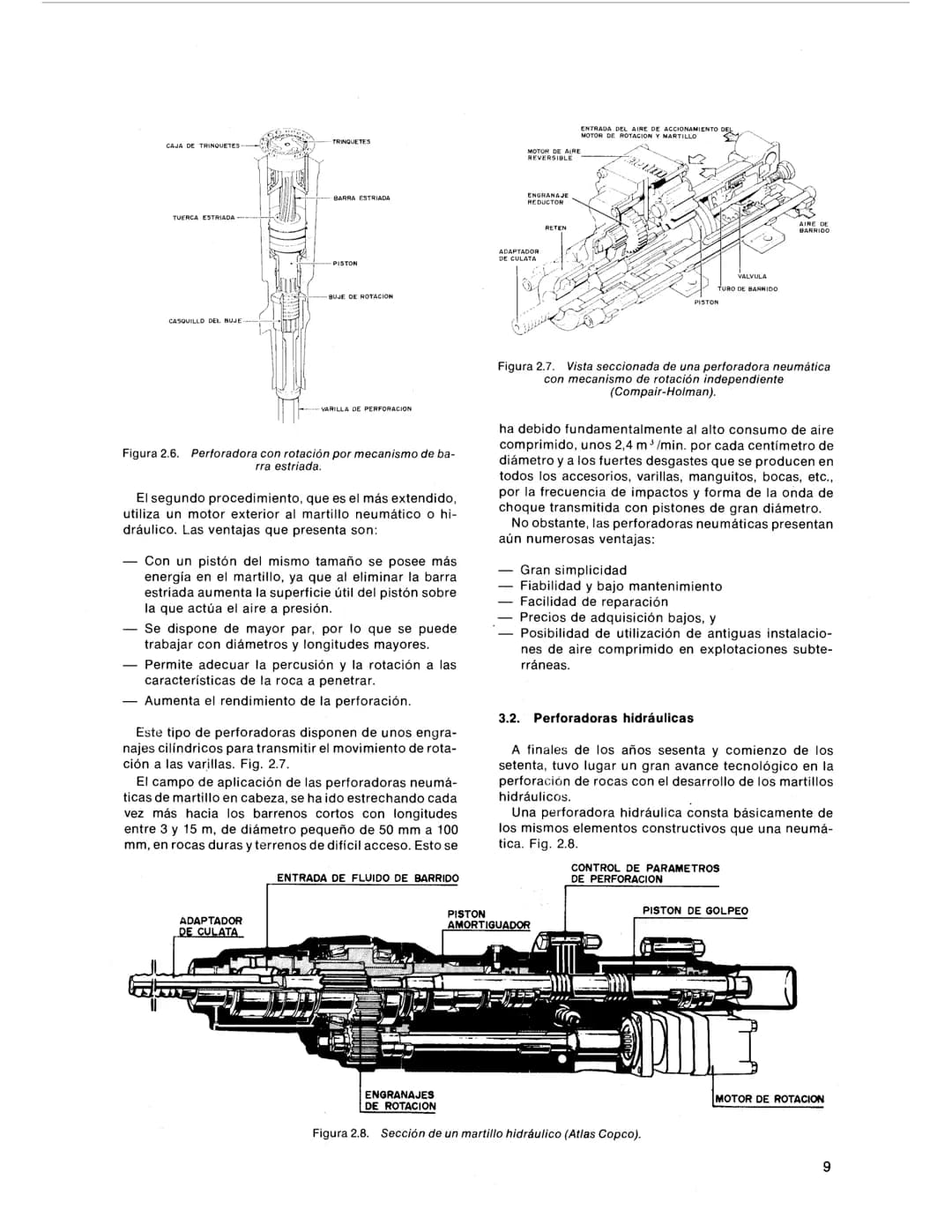

Perforación con Martillo en Cabeza - Sistema Neumático
Los martillos neumáticos son los más clásicos y confiables del mercado. Tienen un cilindro cerrado, un pistón que golpea, una válvula que regula el aire, mecanismo de rotación y sistema de barrido. Todo súper simple pero efectivo.
Las características típicas son impresionantes: relación diámetro pistón/barreno de 1.5-1.7, carreras de 50-95 mm y frecuencias de 1500-2800 golpes por minuto. El consumo es de 2.1-2.8 m³/min por centímetro de diámetro.
La rotación puede ser por barra estriada (en equipos ligeros) o motor independiente (para grandes diámetros). El segundo sistema es mejor porque da más energía al pistón, mayor par de rotación y mejor rendimiento general.
Limitación importante: Las longitudes de perforación no suelen superar los 30 metros debido a pérdidas de energía y desviaciones.
Las ventajas son geniales: gran simplicidad, fiabilidad, bajo mantenimiento, reparación fácil, precios bajos y compatibilidad con instalaciones antiguas. Su campo ideal son barrenos cortos con diámetros pequeños en rocas duras y terrenos de difícil acceso.
5
of 43

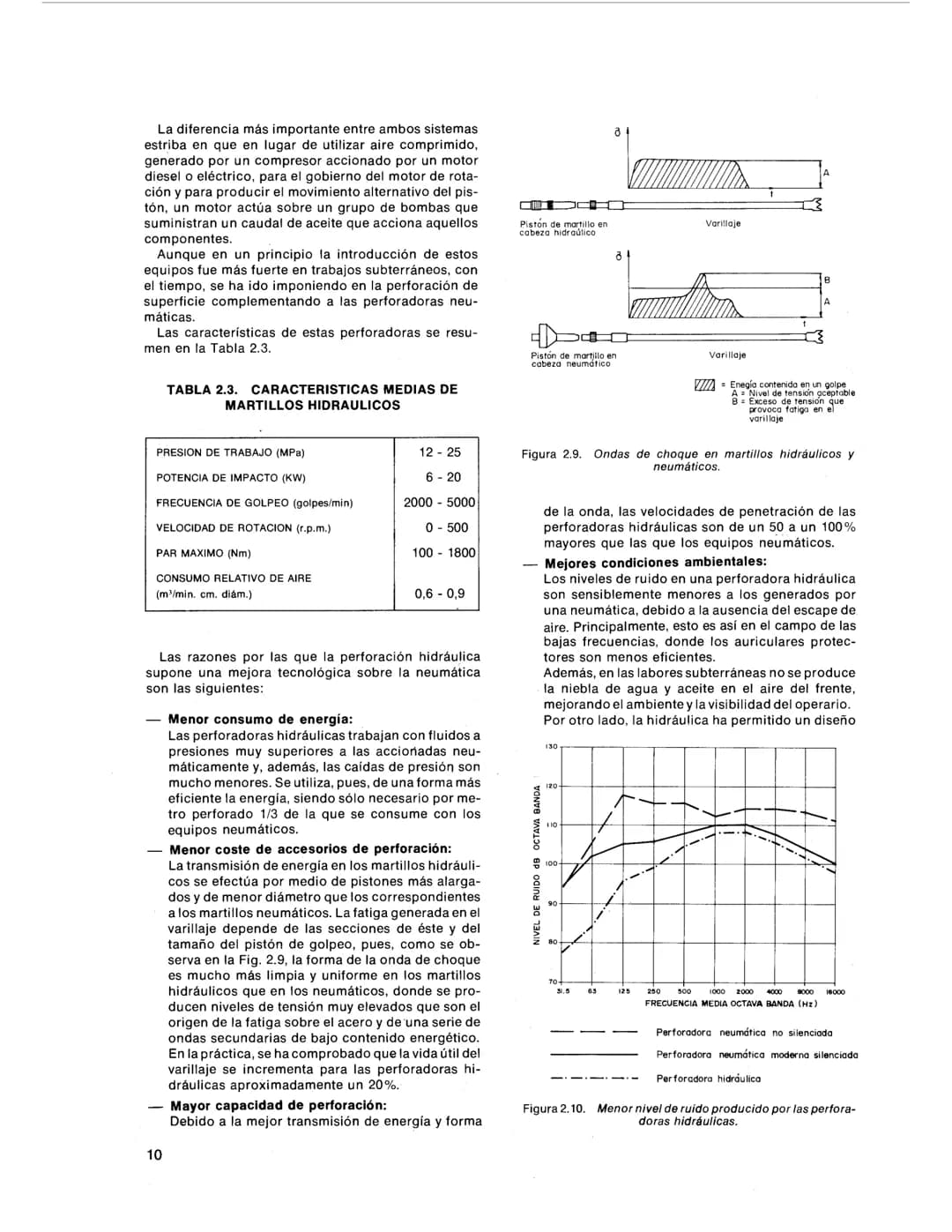

Perforación Hidráulica - La Revolución Tecnológica
Los martillos hidráulicos llegaron en los años 70 y cambiaron todo el juego. En lugar de aire comprimido, usan aceite a alta presión que acciona tanto la rotación como la percusión. Es como pasar de un auto a nafta a uno eléctrico.
Las ventajas son impresionantes: consumen solo 1/3 de la energía de los neumáticos, las ondas de choque son más limpias y uniformes, y la vida útil del varillaje aumenta 20%. Las velocidades de penetración son 50-100% mayores.
El ambiente de trabajo mejora muchísimo - menos ruido (especialmente en bajas frecuencias), no hay niebla de agua y aceite, mejor visibilidad y diseño más ergonómico. Podés variar la presión y energía según la roca que estés perforando.
Comparación clave: Los pistones hidráulicos son más largos y delgados, generando ondas más eficientes que los neumáticos anchos y cortos.
Los únicos inconvenientes son la mayor inversión inicial y reparaciones más complejas que requieren personal mejor capacitado. Pero las ventajas superan ampliamente estos aspectos, especialmente en proyectos medianos y grandes donde la eficiencia es crucial.
6
of 43
Características y Ventajas de la Tecnología Hidráulica
La diferencia en el consumo de energía es brutal - los hidráulicos trabajan a presiones mucho mayores con menores pérdidas. Las caídas de presión son mínimas comparadas con los sistemas neumáticos. Es eficiencia pura.
El coste de accesorios baja significativamente porque los pistones más alargados y delgados generan menos fatiga en el varillaje. Las ondas de choque son limpias y uniformes, sin esas tensiones elevadas que destrozan el acero en los sistemas neumáticos.
Las condiciones ambientales mejoran drásticamente. Los niveles de ruido son mucho menores, especialmente en bajas frecuencias donde los protectores auditivos son menos efectivos. En trabajos subterráneos no tenés niebla ni problemas de visibilidad.
Ventaja operativa: Podés automatizar cambios de varillaje, sistemas anti-atranque y ajustar presiones según las condiciones de la roca.
La elasticidad operativa es increíble - ajustás presión, energía por golpe y frecuencia desde la cabina. La automatización es mucho más fácil que con sistemas neumáticos. Los inconvenientes son la inversión inicial mayor y mantenimiento más especializado, pero vale la pena.
7
of 43

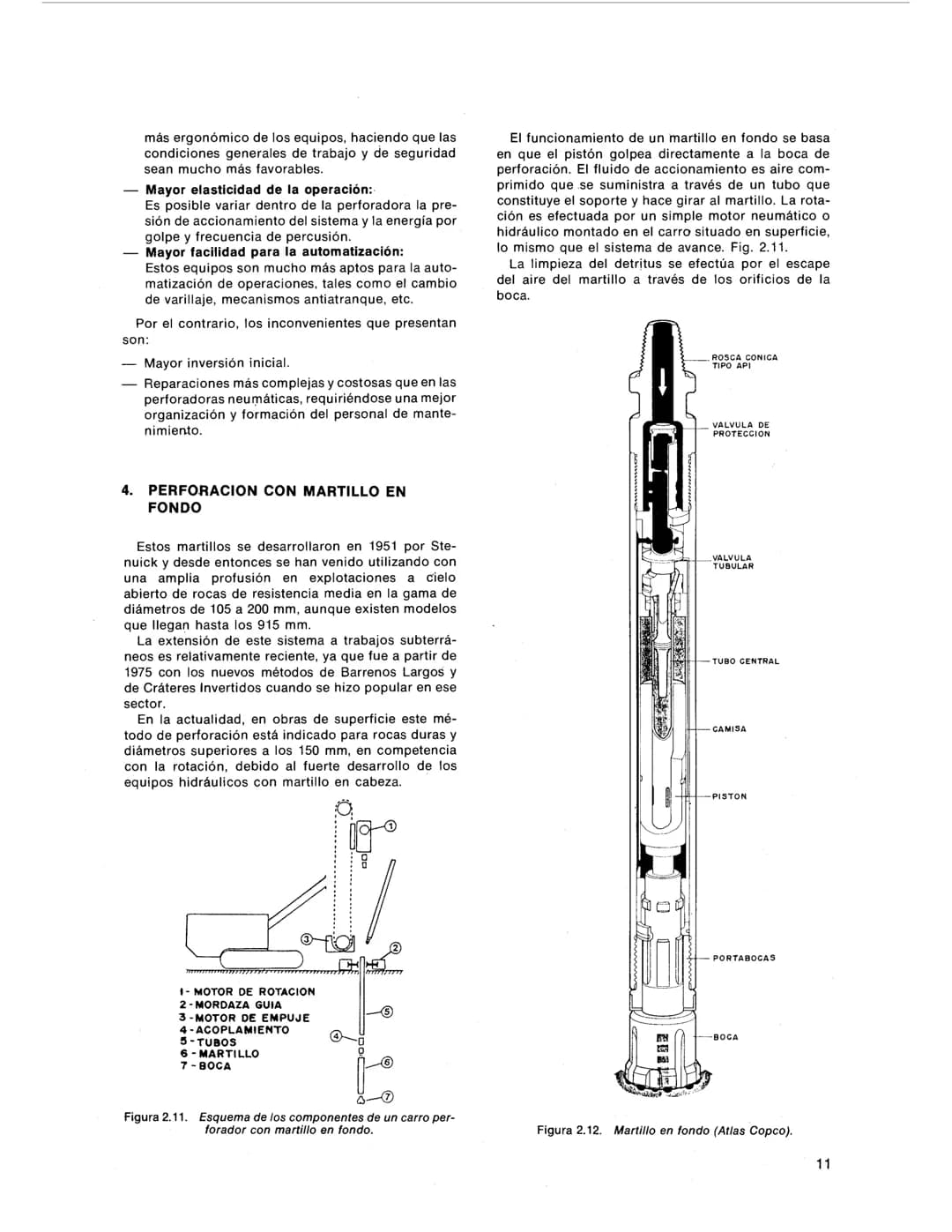

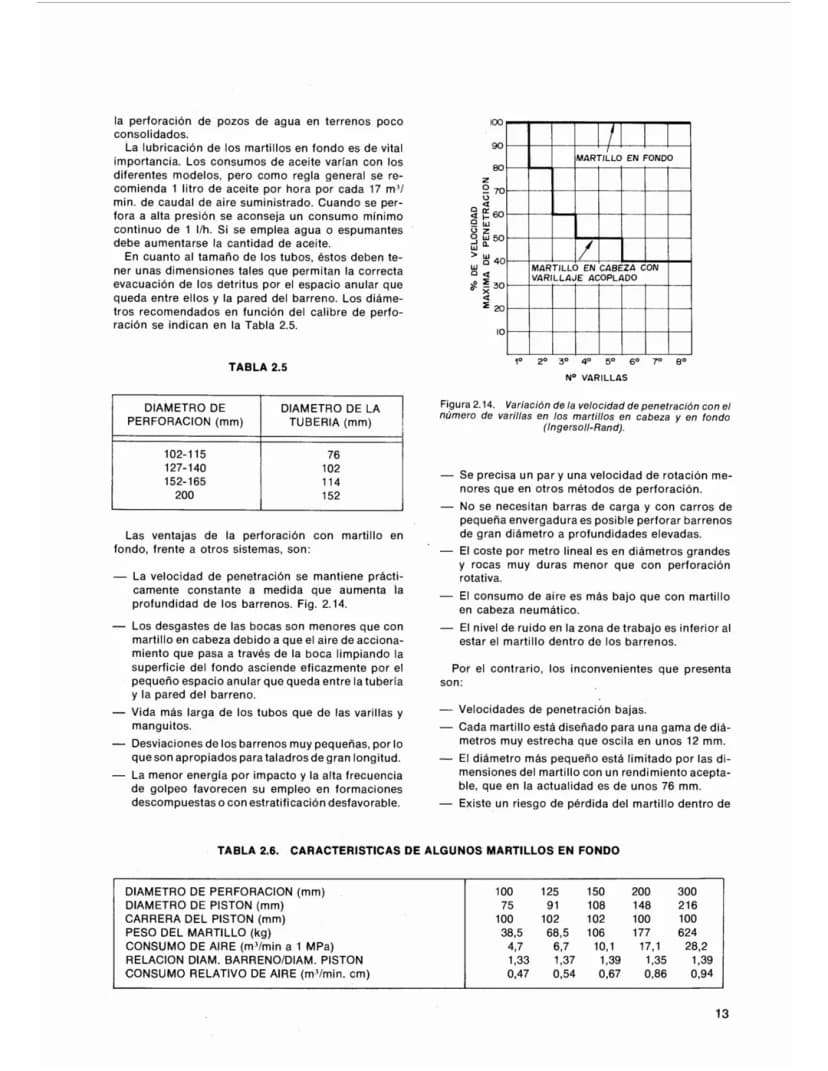

Perforación con Martillo en Fondo
El martillo en fondo es genial para diámetros grandes en superficie y se está expandiendo rápido en trabajos subterráneos. El pistón golpea directamente la boca - no hay pérdidas de energía por transmisión.
El funcionamiento es súper directo: aire comprimido baja por un tubo central, acciona el pistón que golpea la boca, y el aire escapa por los orificios llevándose el detritus. La rotación viene de un motor en superficie.
Los martillos sin válvulas son mucho mejores que los antiguos. Usan las nervaduras del pistón para controlar el aire, aumentan la frecuencia de golpeo, consumen menos aire y evitan la dieselización. Son la tecnología actual.
Regla práctica: Usá 85 kg de empuje por cada centímetro de diámetro del barreno para mantener contacto óptimo.
La presión del aire es súper importante - equipos modernos trabajan a 2-2.5 MPa para altos rendimientos. Las velocidades de rotación van de 10 rpm en rocas duras hasta 60 rpm en blandas. Podés usar agua o espuma como fluido de barrido para mejores resultados.
8
of 43

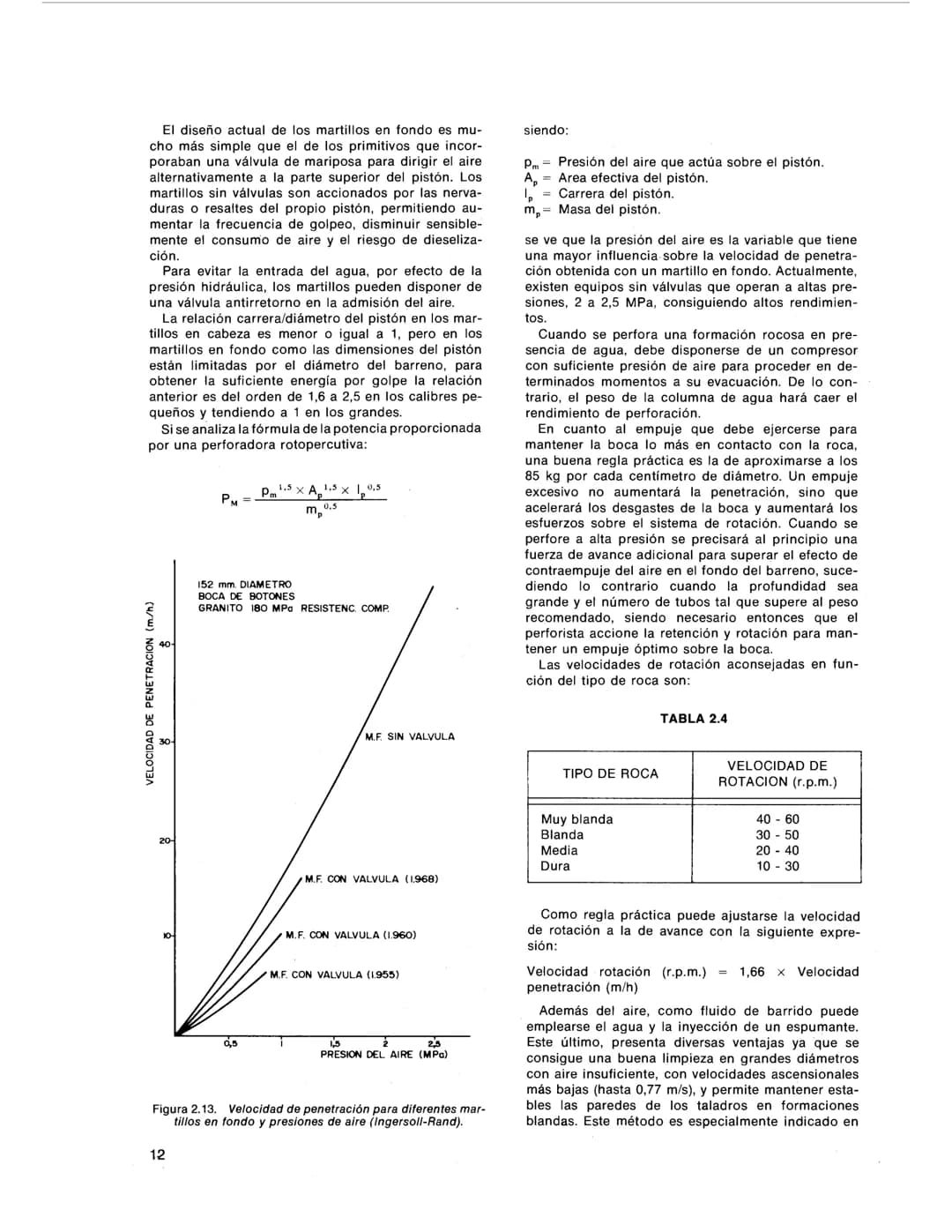

Parámetros y Rendimiento del Martillo en Fondo
La fórmula de potencia te muestra que la presión del aire es la variable más importante: PM = pm^1.5 × Ap^1.5 × lp^0.5 / mp^0.5. Por eso los equipos modernos trabajan a presiones tan altas.
Cuando perforás con agua presente, necesitás un compresor con presión suficiente para evacuar el agua, sino el rendimiento se desploma. El empuje óptimo es crucial - demasiado poco o mucho arruinan el rendimiento.
Las velocidades de rotación van según la dureza: rocas muy blandas 40-60 rpm, blandas 30-50 rpm, medias 20-40 rpm, duras 10-30 rpm. Una regla práctica súper útil: velocidad rotación = 1.66 × velocidad penetración.
Ventaja del espumante: Conseguís buena limpieza con aire insuficiente y velocidades más bajas , perfecto para formaciones blandas.
Los inconvenientes incluyen mayor ruido, problemas con desprendimientos, necesidad de compresores de alta presión y alto consumo energético. En diámetros 76-125 mm está siendo desplazado por equipos hidráulicos con martillo en cabeza.
9
of 43

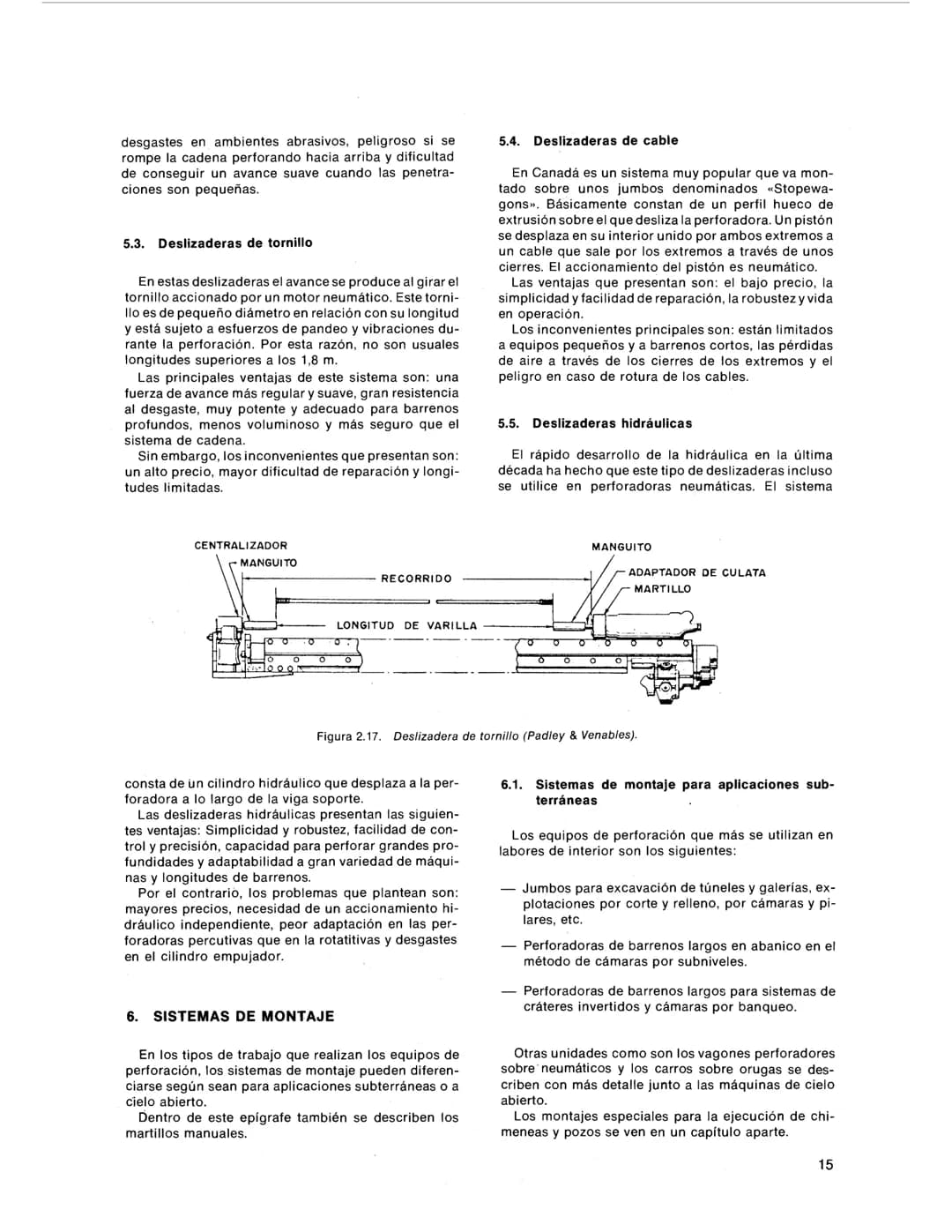

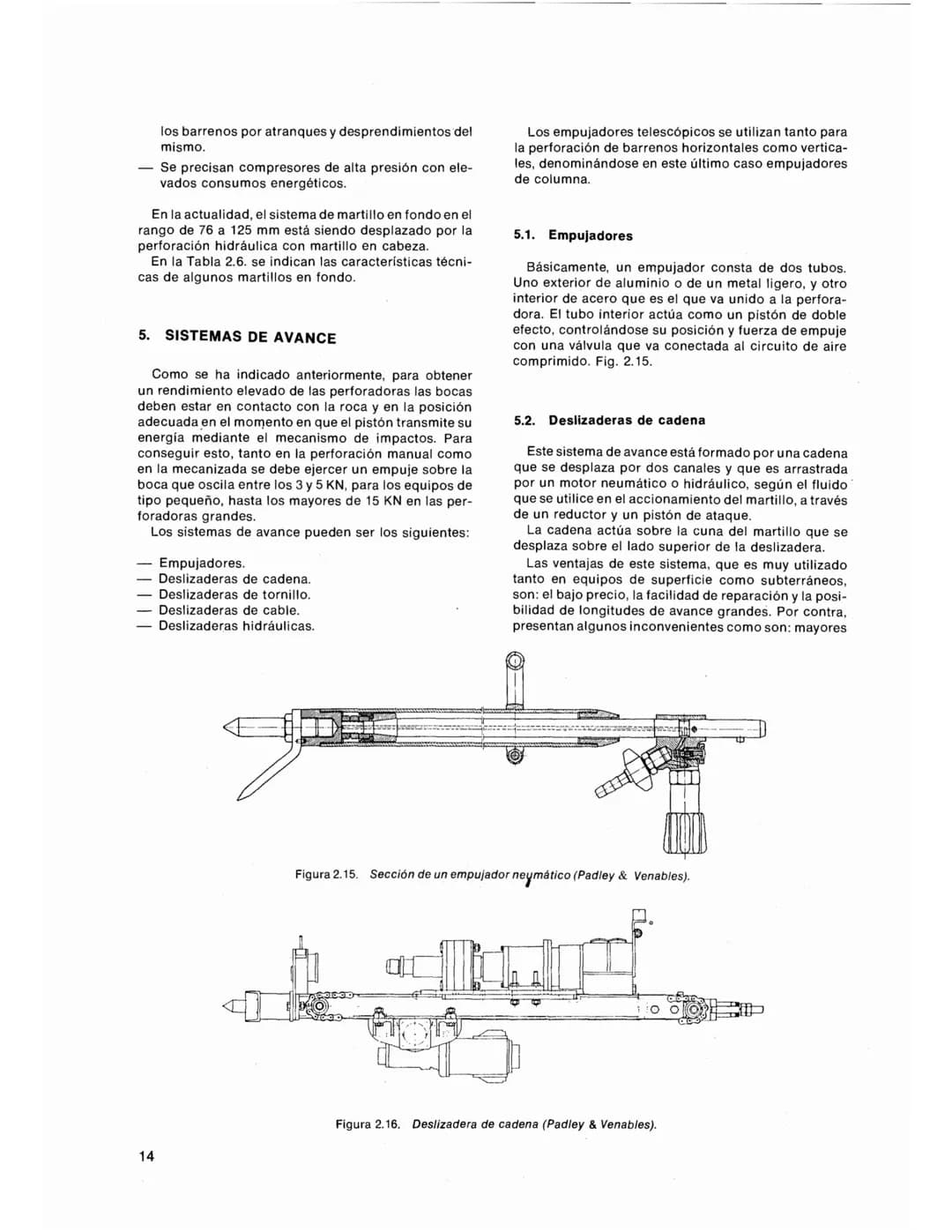

Sistemas de Avance
Para que las perforadoras rindan al máximo, las bocas deben estar siempre en contacto perfecto con la roca. Necesitás entre 3-5 KN de empuje para equipos pequeños y más de 15 KN para los grandes.
Los empujadores telescópicos son súper simples: dos tubos (exterior liviano, interior de acero) donde el interno actúa como pistón de doble efecto. Se controlan con válvulas conectadas al circuito de aire comprimido.
Las deslizaderas de cadena usan una cadena que se mueve por canales, arrastrada por motor neumático o hidráulico. Son baratas, fáciles de reparar y permiten grandes longitudes de avance, pero se desgastan en ambientes abrasivos.
Sistema más seguro: Las deslizaderas de tornillo dan avance más regular y suave, son potentes para barrenos profundos, pero están limitadas a 1.8 m de longitud.
Las deslizaderas hidráulicas son el futuro - simples, robustas, fáciles de controlar y adaptables a cualquier máquina. Aunque son más caras y necesitan accionamiento independiente, su precisión y capacidad las hacen ideales para grandes profundidades.
10
of 43

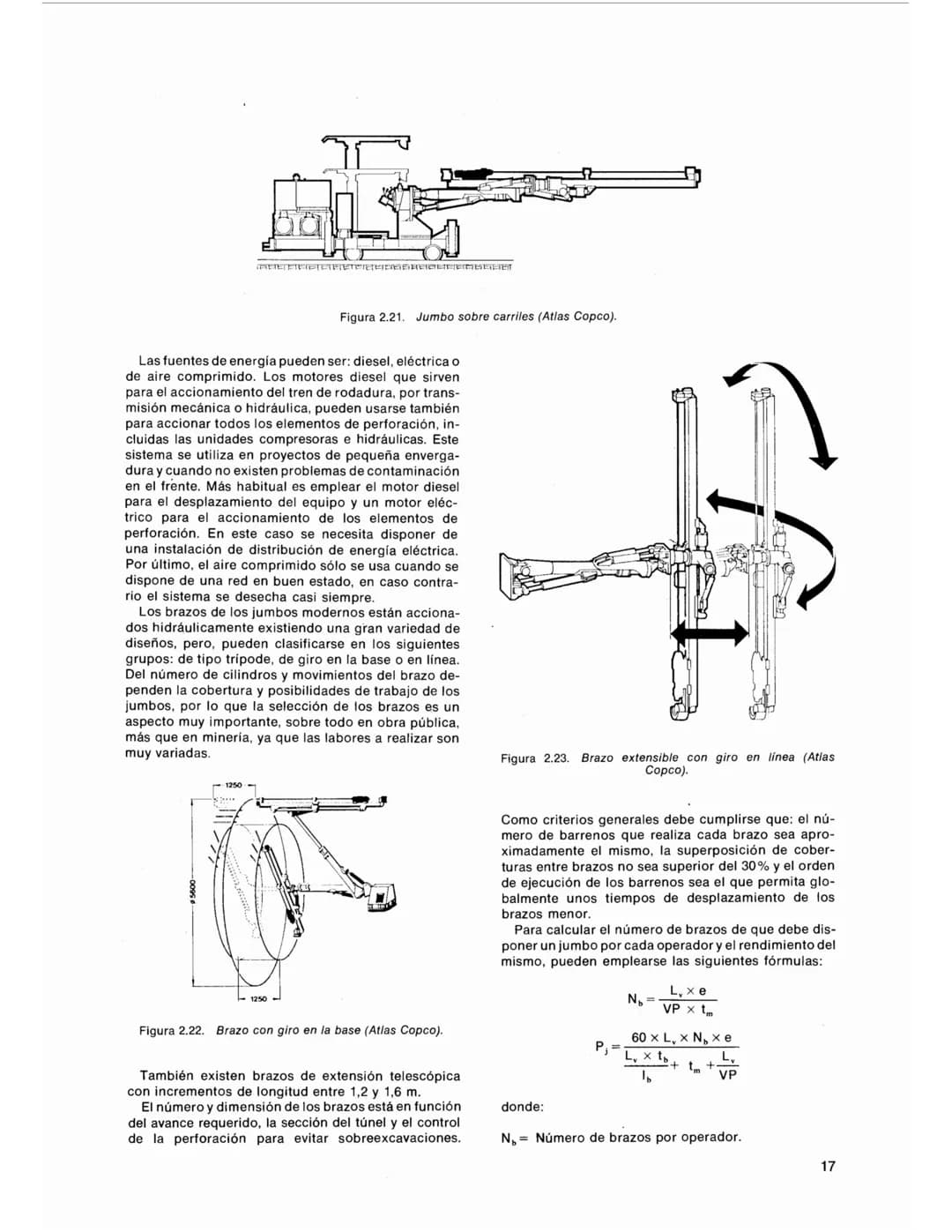

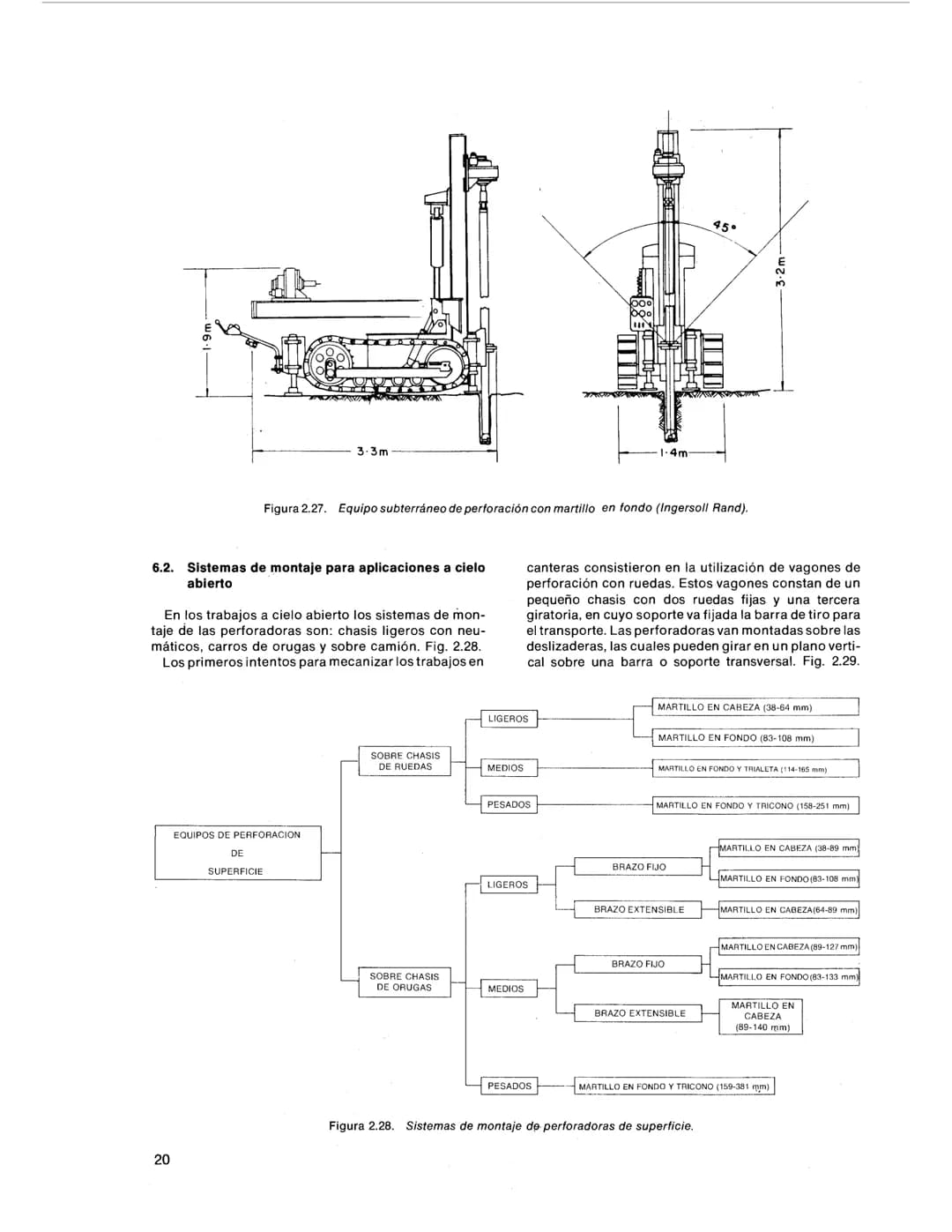

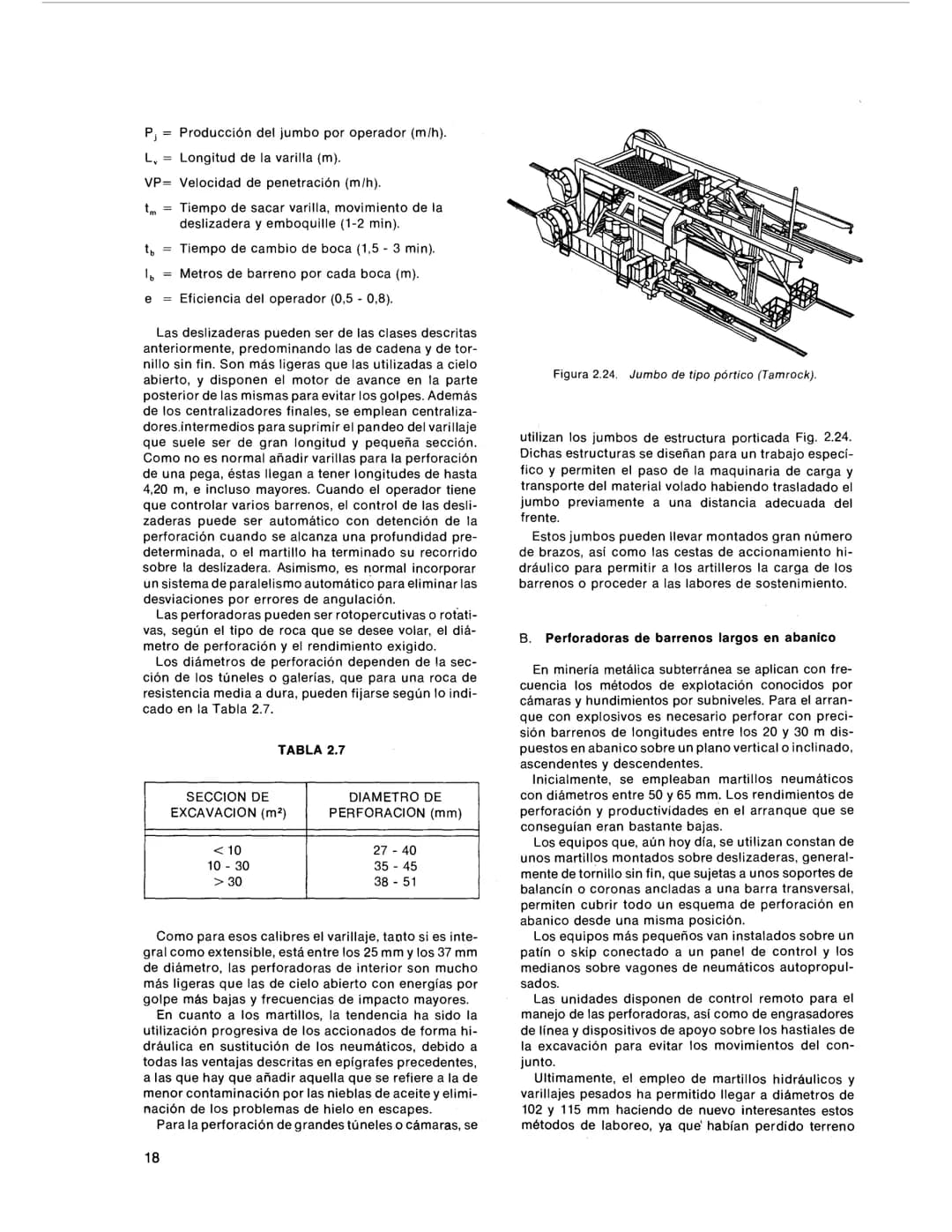

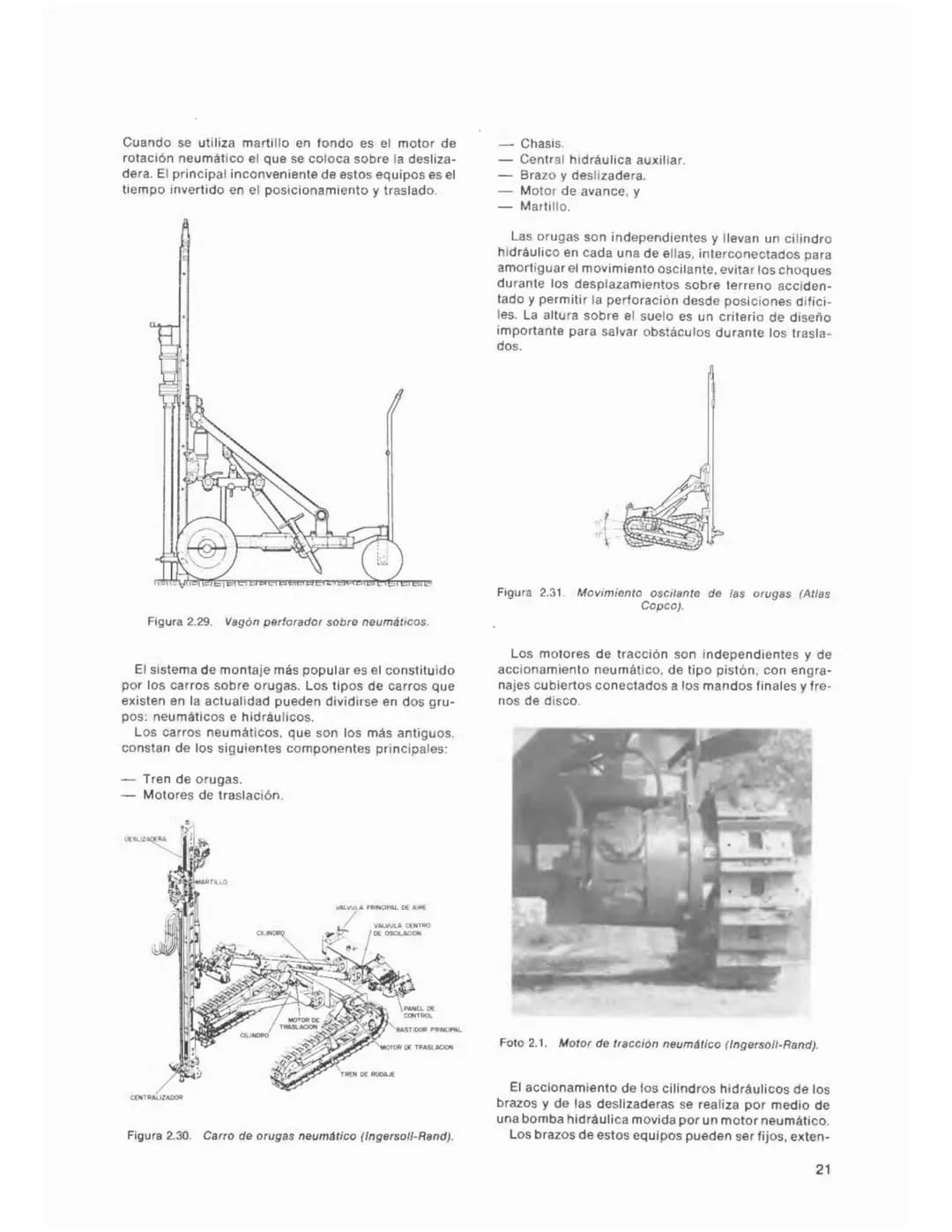

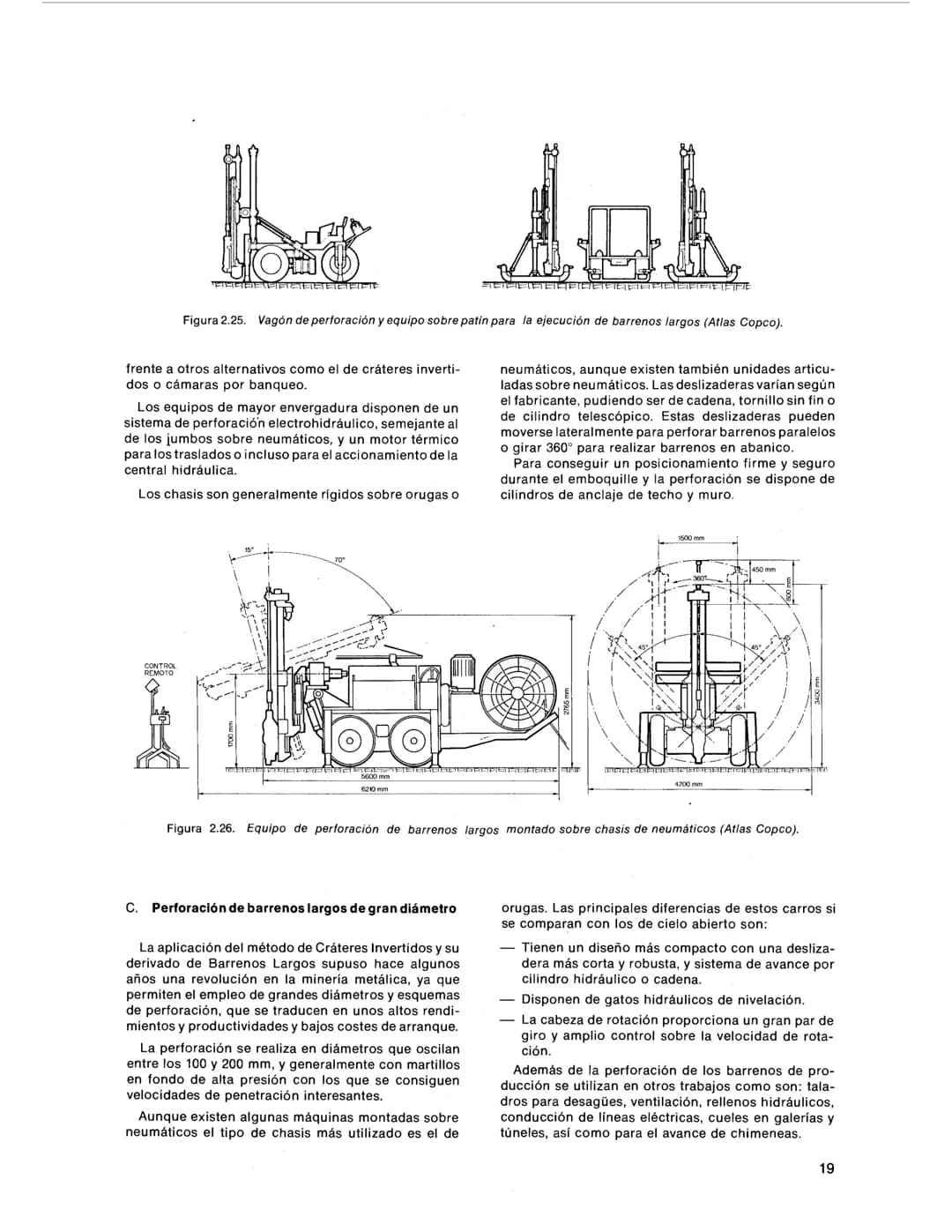

Sistemas de Montaje
Los sistemas de montaje varían totalmente según trabajés en superficie o subterráneo. En interior usás jumbos para túneles, perforadoras de barrenos largos en abanico y equipos para cráteres invertidos.
Las deslizaderas de cable son populares en Canadá - básicamente un perfil hueco con pistón unido por cables que sale por los extremos. Son baratas, simples y robustas, pero limitadas a equipos pequeños y barrenos cortos.

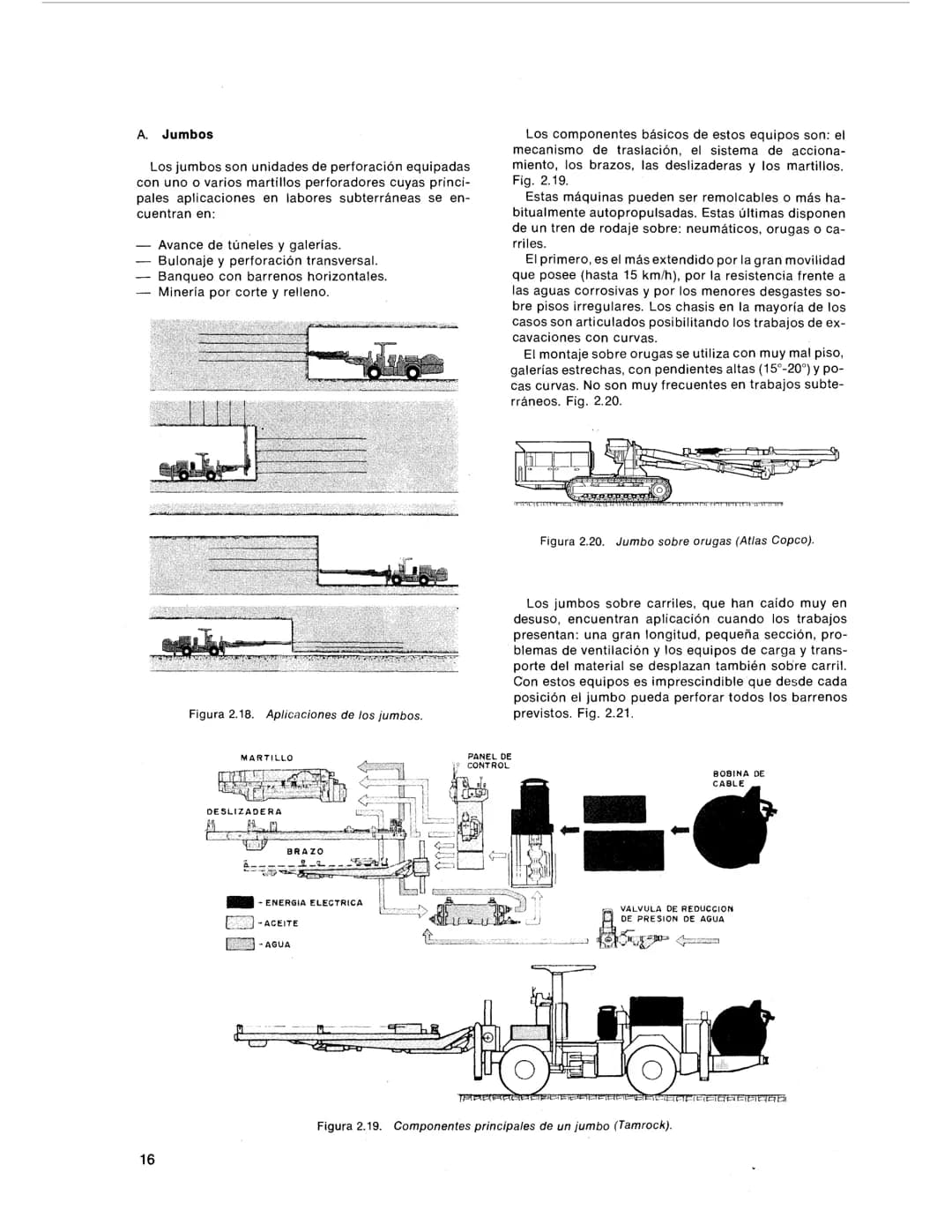

El montaje subterráneo incluye jumbos para excavación de túneles, perforadoras de barrenos largos para métodos de cámaras por subniveles, y sistemas especiales para cráteres invertidos. Cada aplicación tiene sus equipos específicos.
Evolución constante: Los vagones sobre neumáticos y carros sobre orugas se están adaptando tanto para superficie como para interior.
La elección del sistema depende del tipo de trabajo, profundidad de perforación, espacio disponible y presupuesto. Los montajes especiales para chimeneas y pozos requieren técnicas más específicas que se ven en capítulos avanzados.
