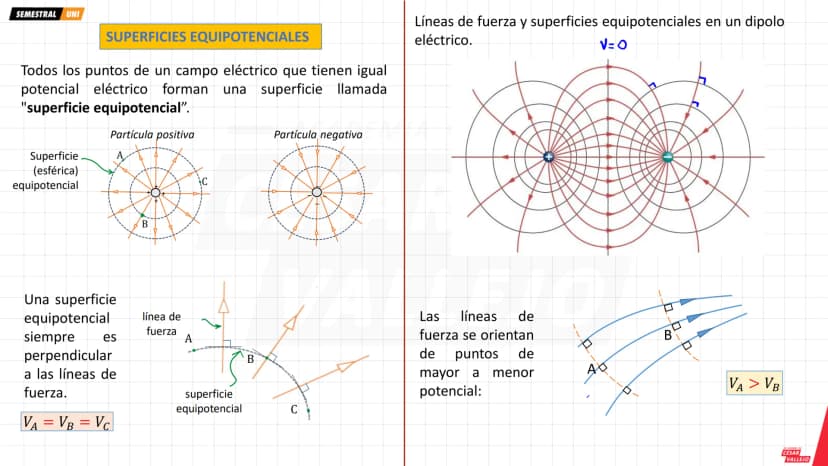

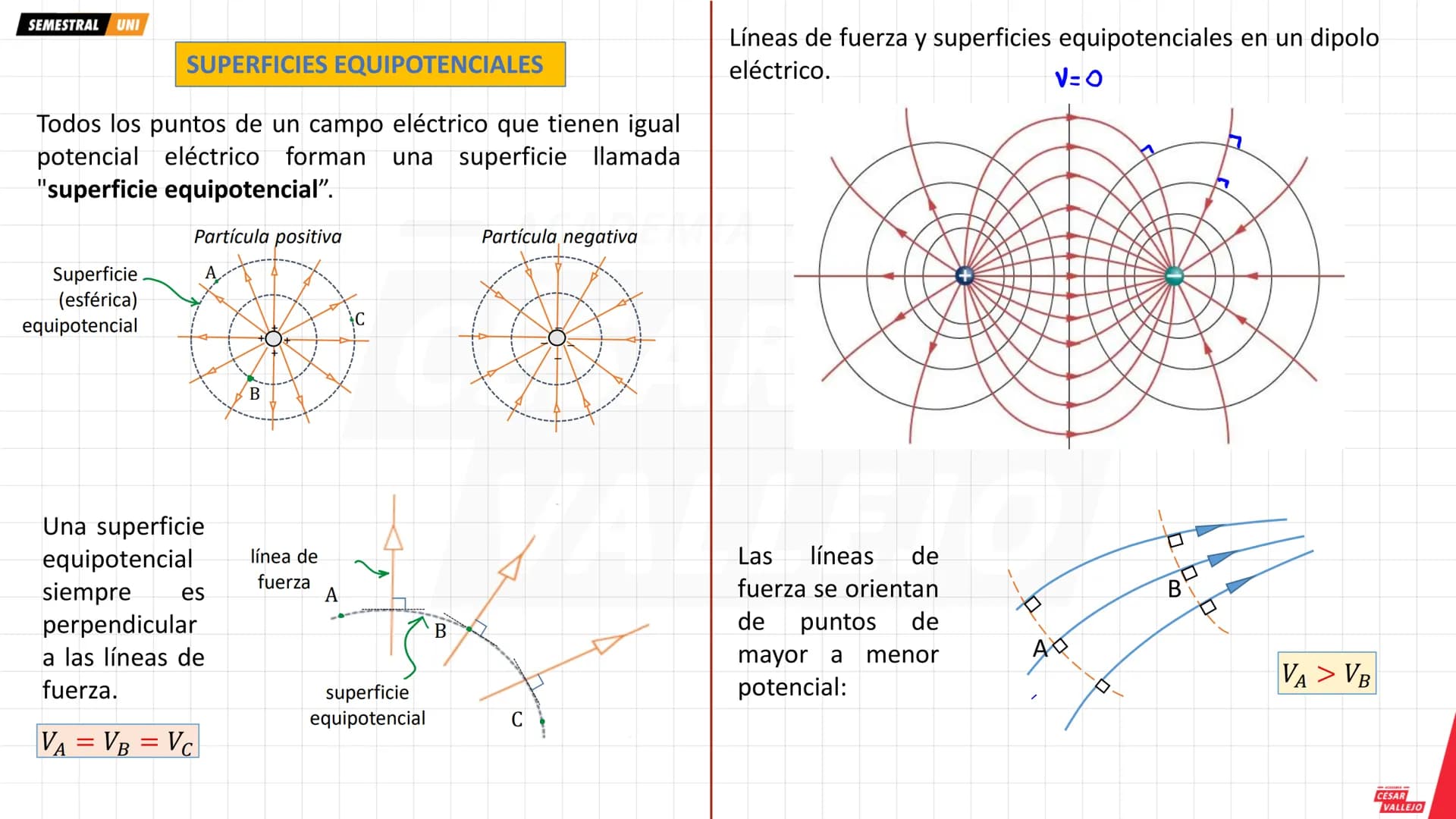

Superficies Equipotenciales

Imagínate que el campo eléctrico es como un mapa topográfico donde algunos puntos tienen la misma "altura" eléctrica. Esos puntos forman lo que llamamos superficies equipotenciales.

La regla más importante es que estas superficies siempre son perpendiculares a las líneas de fuerza. Es como si fueran carreteras que cruzan las montañas en ángulo recto. Las líneas de fuerza siempre van de mayor a menor potencial, como el agua que baja por una pendiente.

En un dipolo eléctrico (una carga positiva y una negativa), puedes ver cómo se forman estas superficies alrededor de cada carga. Los puntos A, B y C que están en la misma superficie tienen exactamente el mismo potencial eléctrico: VA = VB = VC.

💡 Dato clave: Si caminas sobre una superficie equipotencial, no gastas energía eléctrica porque el potencial no cambia.

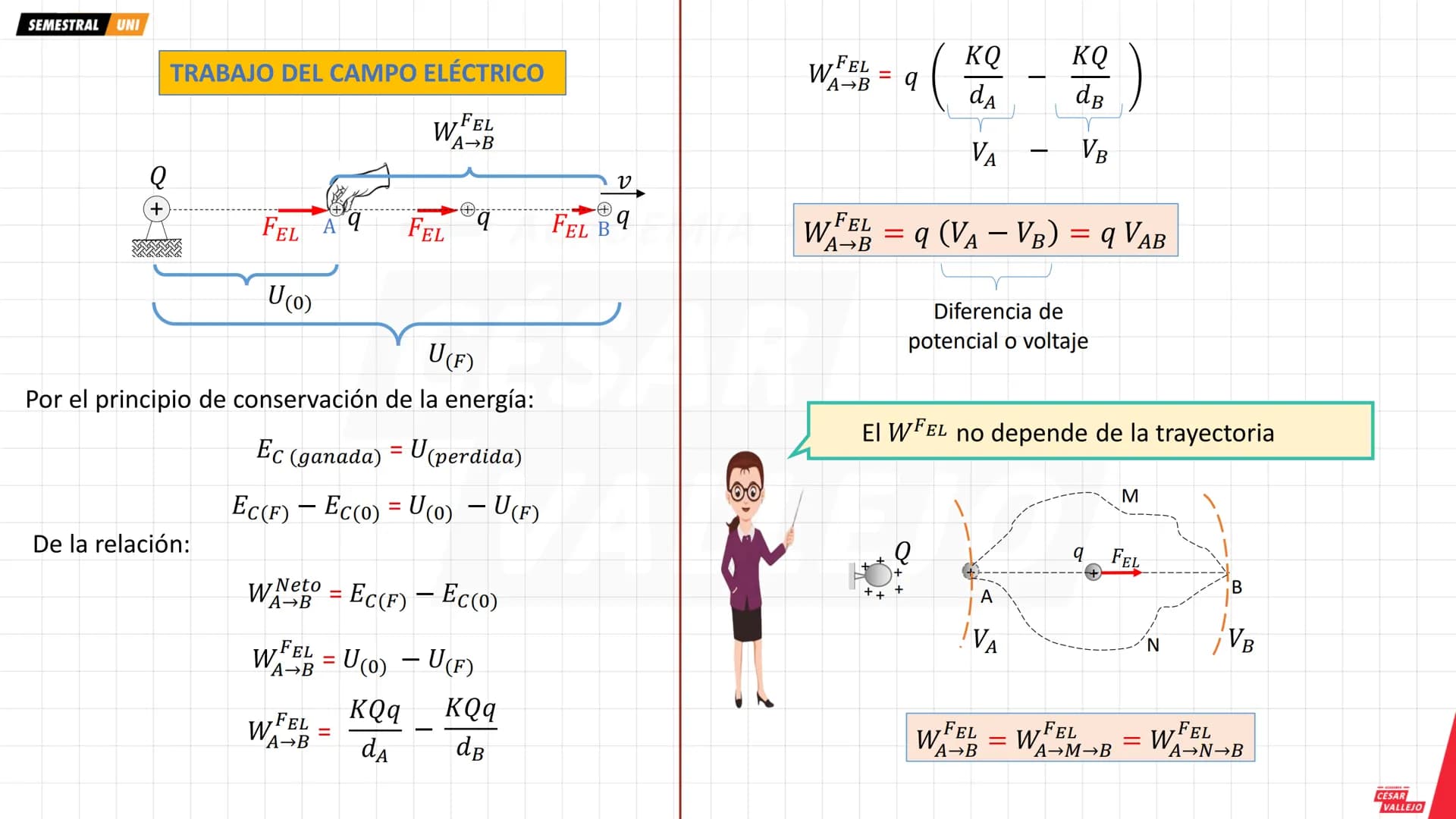

Trabajo del Campo Eléctrico

Aquí viene lo genial: cuando una carga se mueve en un campo eléctrico, el trabajo realizado no depende del camino que tome, ¡solo importa el punto inicial y final! Es como subir una montaña: da igual si tomas el sendero directo o das vueltas, la diferencia de altura es la misma.

La fórmula clave es: W = q$VA - VB$. Esta diferencia $VA - VB$ se llama diferencia de potencial o voltaje. Por el principio de conservación de energía, el trabajo del campo eléctrico se transforma en energía cinética.

Esto significa que si una partícula va del punto A al punto M y luego a B, el trabajo total es igual que si fuera directamente de A a B. Esta propiedad hace que trabajar con campos eléctricos sea mucho más sencillo de lo que parece.

💡 Dato clave: El trabajo del campo eléctrico es independiente de la trayectoria, solo depende de los puntos inicial y final.

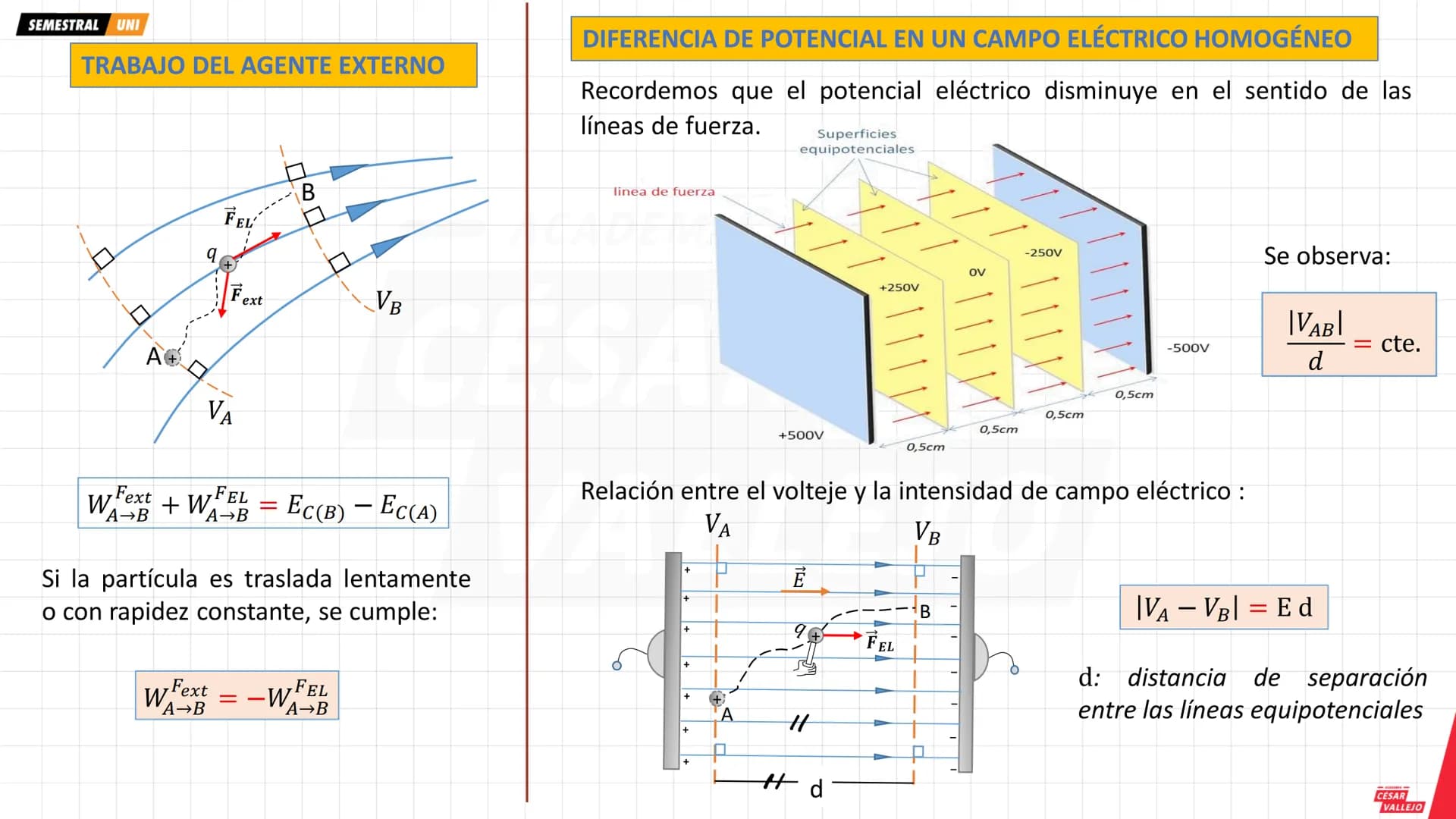

Trabajo del Agente Externo y Campo Homogéneo

Cuando tú empujas una carga contra la fuerza eléctrica (como subir una pelota por una pendiente), realizas trabajo del agente externo. Si mueves la carga lentamente, tu trabajo es exactamente opuesto al del campo: Wext = -Wfel.

En un campo eléctrico homogéneo (uniforme), las superficies equipotenciales están separadas por la misma distancia. Es como los escalones de una escalera: todos tienen la misma altura. La relación clave es |VA - VB| = E·d, donde E es la intensidad del campo y d la distancia.

Esta fórmula te permite calcular fácilmente el voltaje entre dos puntos cuando conoces el campo eléctrico. Es súper útil porque muchos dispositivos como capacitores funcionan con campos homogéneos.

💡 Dato clave: En campos homogéneos, la diferencia de potencial es proporcional a la distancia de separación.

Aplicación Práctica

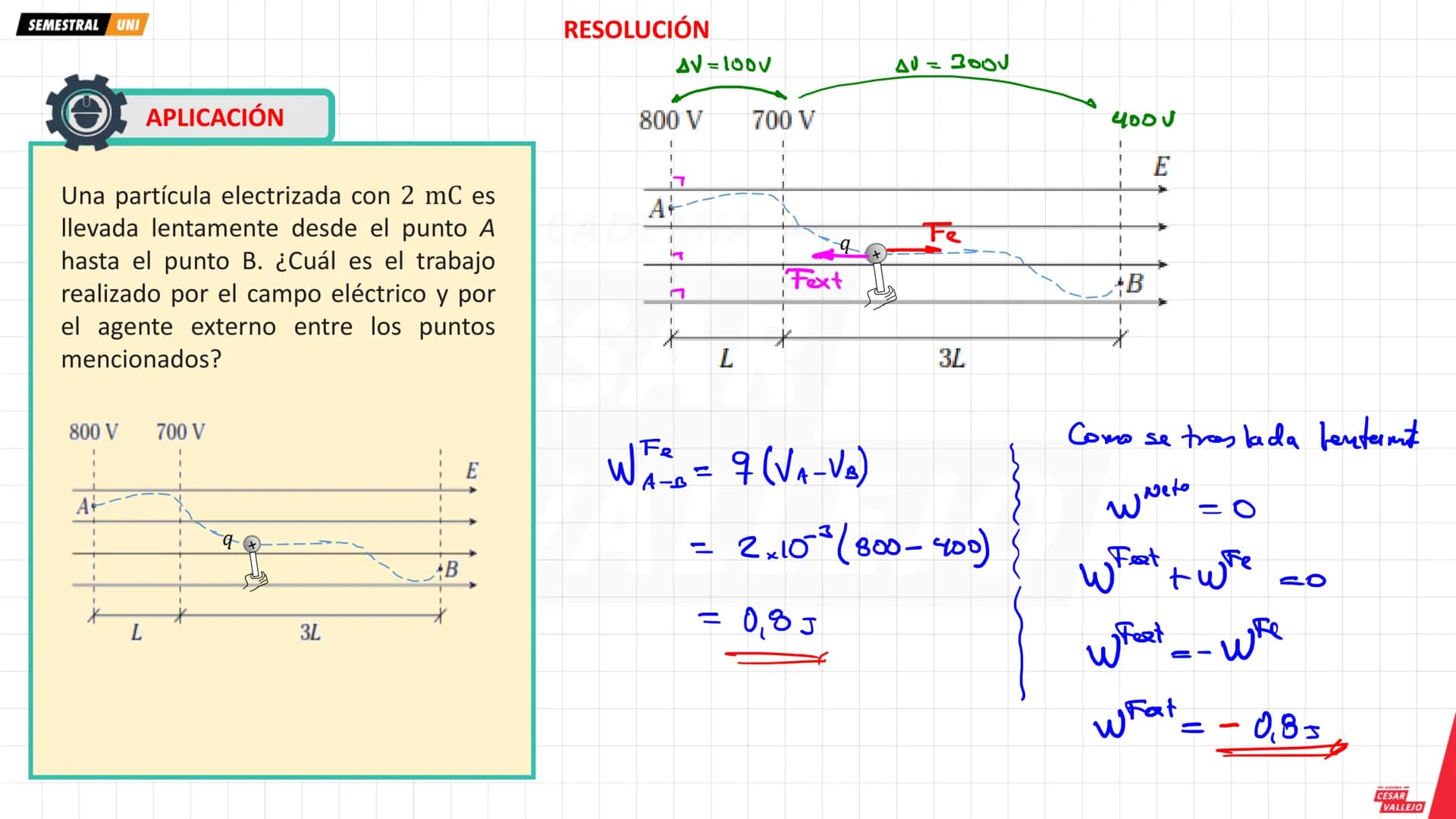

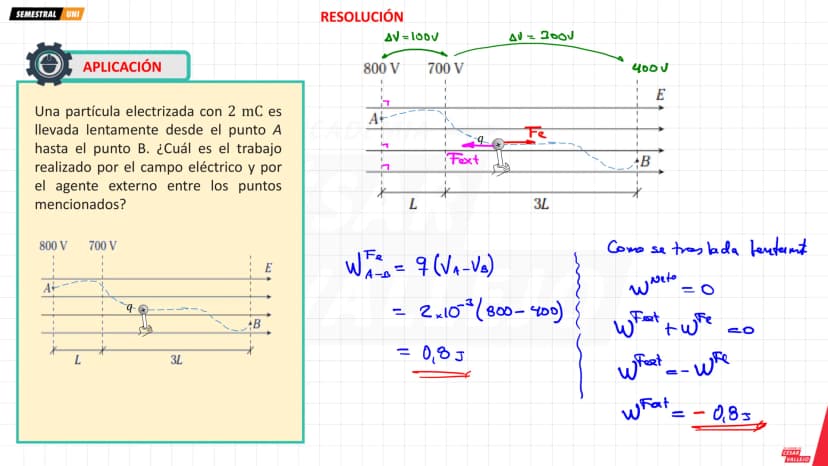

Veamos un ejemplo real: una partícula con carga 2 mC se mueve lentamente desde A (800V) hasta B (400V). ¿Cuánto trabajo realizan el campo y el agente externo?

Primero calculamos el trabajo del campo eléctrico: W = q$VA - VB$ = 2×10⁻³(800 - 400) = 0.8 J. Como la partícula se mueve lentamente, no gana energía cinética.

Por conservación de energía, el trabajo neto es cero, entonces el trabajo del agente externo es Wext = -0.8 J. El signo negativo indica que el agente trabaja contra el campo eléctrico.

💡 Dato clave: Cuando una carga se mueve lentamente, el trabajo del agente externo siempre es opuesto al del campo eléctrico.

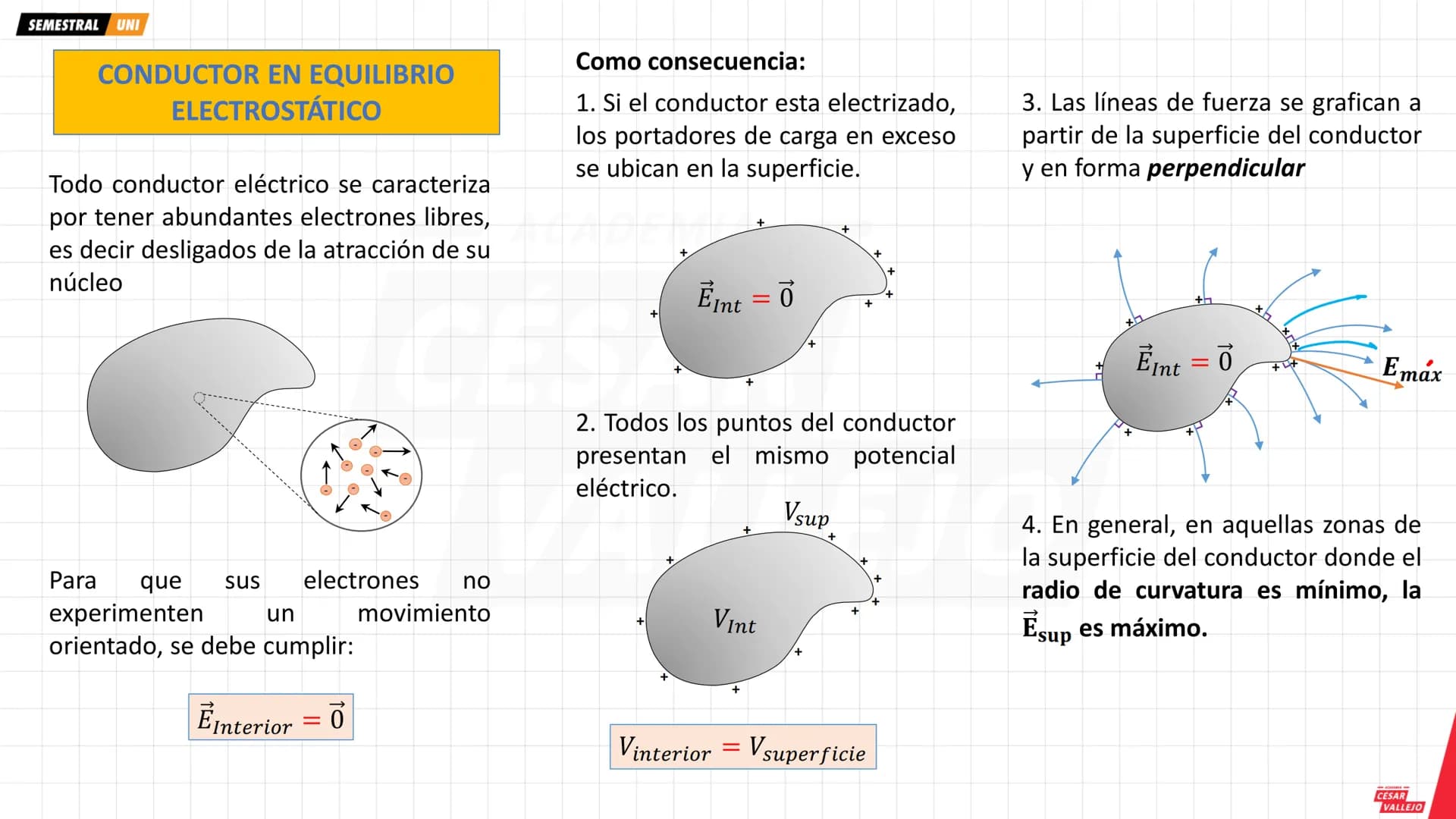

Conductor en Equilibrio Electrostático

Los conductores eléctricos son materiales con electrones libres que pueden moverse fácilmente. Cuando están en equilibrio, tienen propiedades fascinantes que debes memorizar para los exámenes.

Primero, todas las cargas en exceso se ubican en la superficie, nunca en el interior. Segundo, el campo eléctrico interior es siempre cero $Eint = 0$ para que los electrones no se muevan. Tercero, todo el conductor tiene el mismo potencial eléctrico.

Las líneas de fuerza siempre salen perpendiculares a la superficie del conductor. Además, en las zonas más "puntiagudas" (menor radio de curvatura), el campo eléctrico superficial es más intenso.

💡 Dato clave: En un conductor en equilibrio: campo interior = 0, potencial constante, cargas solo en la superficie.

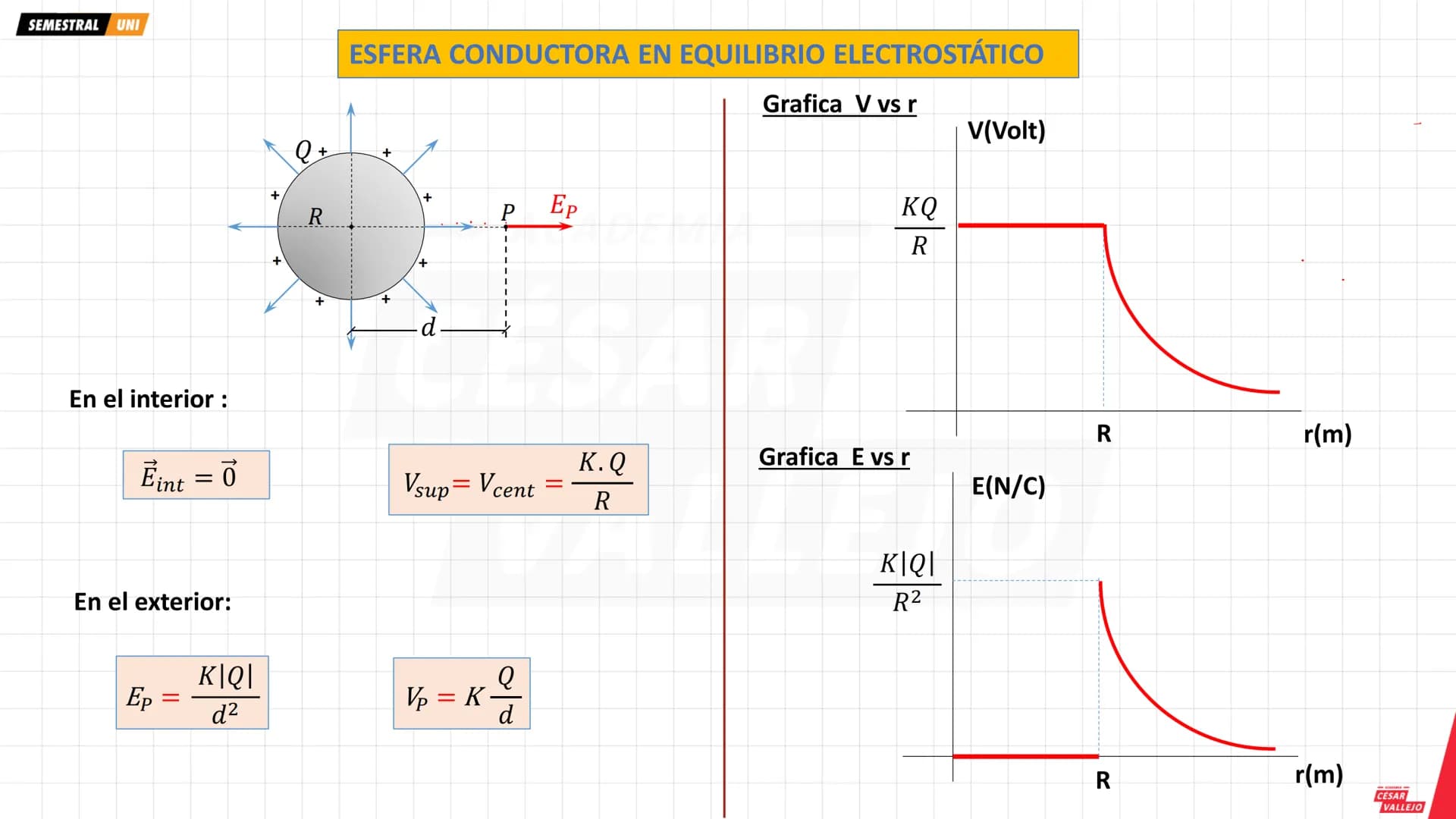

Esfera Conductora

Para una esfera conductora cargada, las fórmulas son directas y aparecen mucho en exámenes. En el interior: E = 0 y el potencial es constante e igual a V = KQ/R.

En el exterior, la esfera se comporta como si toda la carga estuviera concentrada en el centro: E = K|Q|/d² y V = KQ/d, donde d es la distancia desde el centro.

Las gráficas son características: el potencial es constante hasta el radio R, luego decrece como 1/r. El campo eléctrico es cero hasta R, luego decrece como 1/r².

💡 Dato clave: Una esfera conductora cargada se comporta externamente como una carga puntual ubicada en su centro.

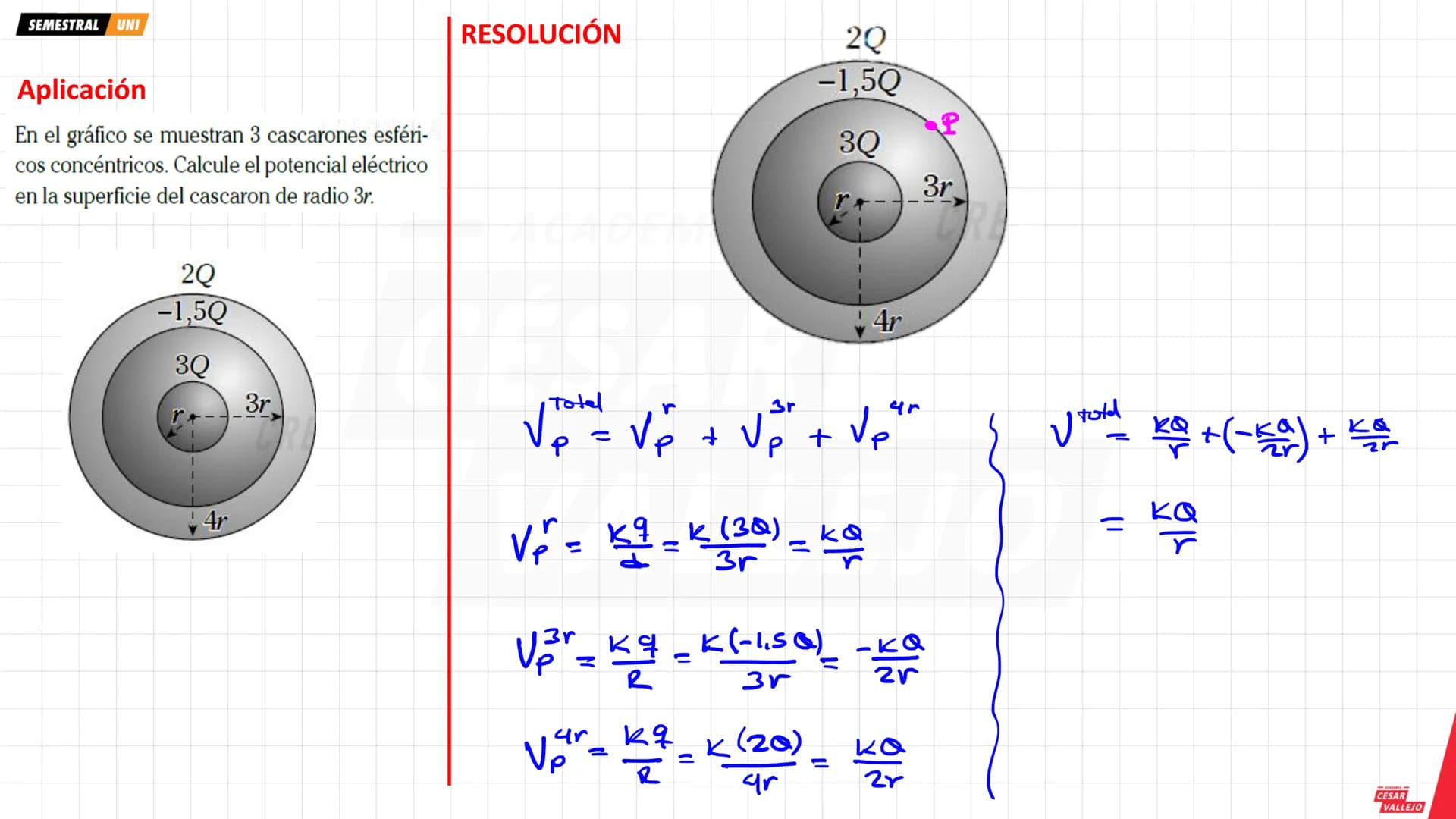

Aplicación con Cascarones Concéntricos

Este tipo de problema es clásico en exámenes UNI. Con tres cascarones esféricos concéntricos, el potencial total en cualquier punto es la suma de los potenciales individuales.

Para el cascarón de radio 3r: cada esfera contribuye con V = KQ/r desde su centro hasta el punto considerado. La esfera interior (3Q) aporta KQ/r, la del medio $-1.5Q$ aporta -KQ/2r, y la exterior (2Q) aporta KQ/2r.

Sumando algebraicamente: Vtotal = KQ/r + $-KQ/2r$ + KQ/2r = KQ/r. Los términos intermedios se cancelan, ¡quedando solo el aporte de la esfera interior!

💡 Dato clave: En sistemas de cascarones concéntricos, usa superposición: suma algebraica de todos los potenciales individuales.

Electrodinámica

La electrodinámica estudia las cargas eléctricas en movimiento, a diferencia de la electrostática que analiza cargas en reposo. Este cambio de enfoque nos lleva al fascinante mundo de la corriente eléctrica y los circuitos.

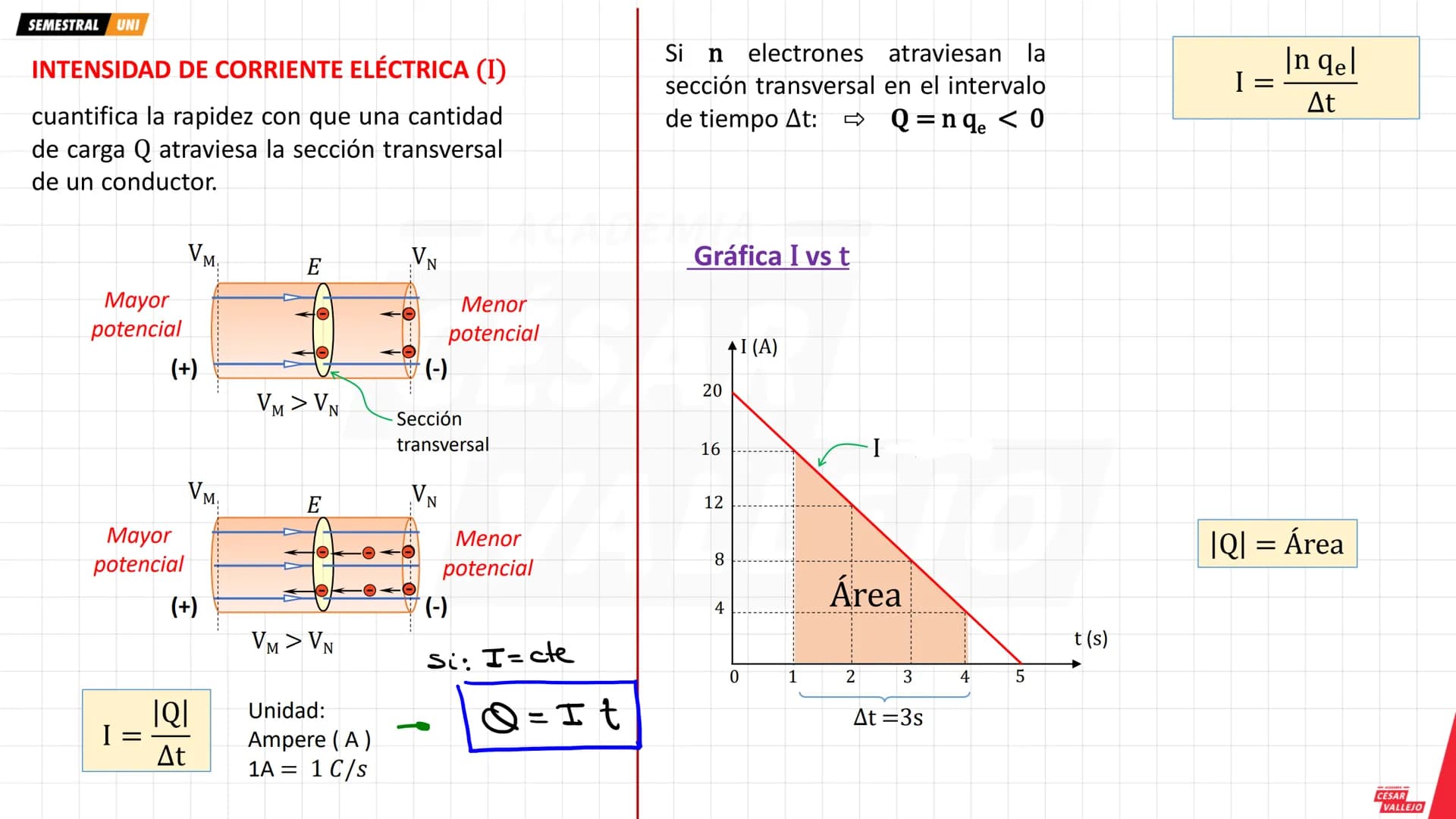

Corriente Eléctrica

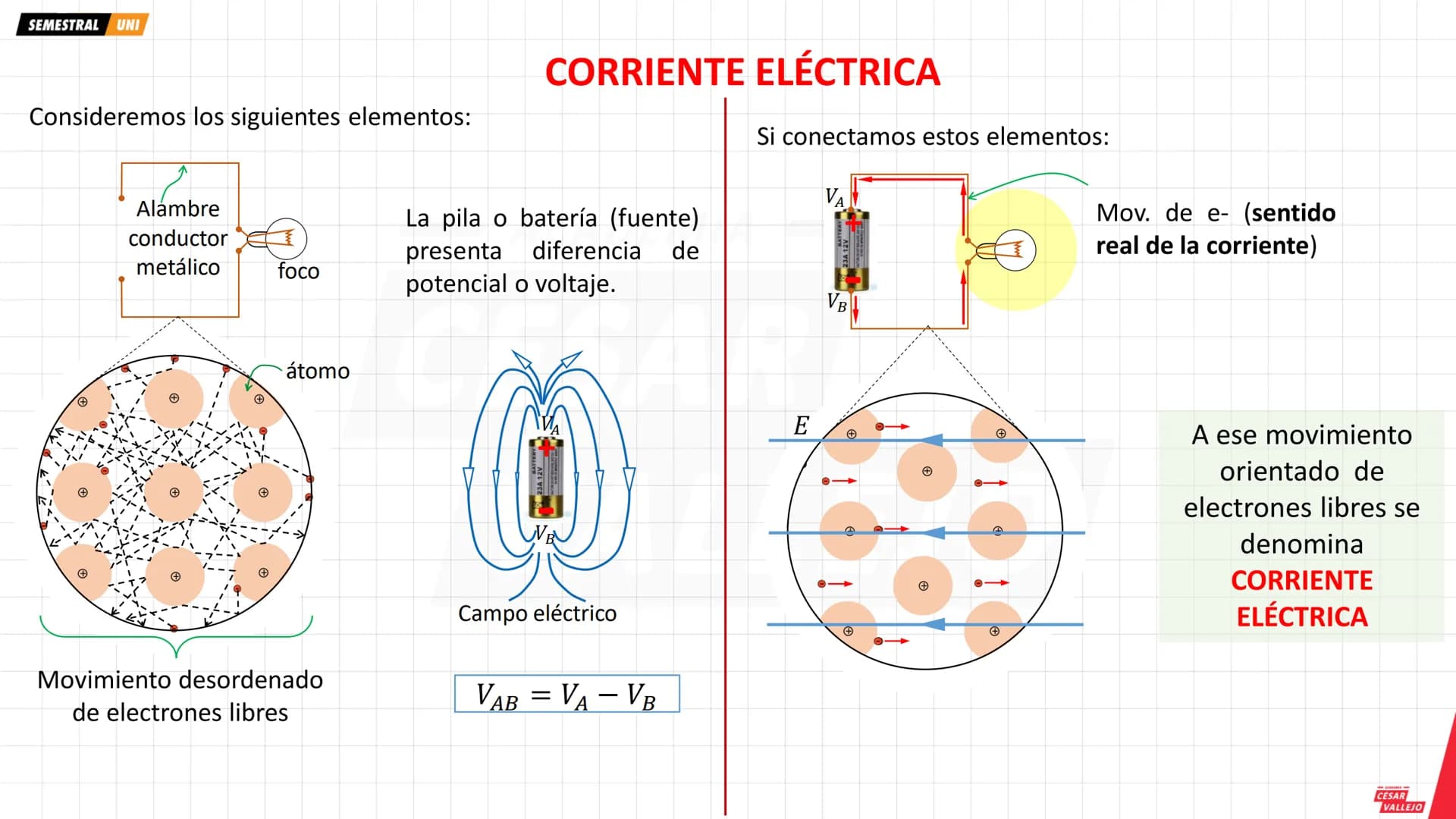

La corriente eléctrica nace cuando conectas una batería a un conductor. La batería crea una diferencia de potencial que genera un campo eléctrico dentro del alambre, haciendo que los electrones libres se muevan de forma orientada.

Normalmente, los electrones en un metal se mueven caóticamente sin dirección preferida. Pero cuando hay un campo eléctrico, se orientan y fluyen desde el terminal negativo al positivo de la batería.

Este movimiento ordenado de electrones es lo que llamamos corriente eléctrica. Sin este flujo de cargas, tu celular no se cargaría, las luces no encenderían y no tendríamos la tecnología moderna.

💡 Dato clave: La corriente eléctrica es el movimiento orientado de cargas debido a una diferencia de potencial.

Tipos de Corriente

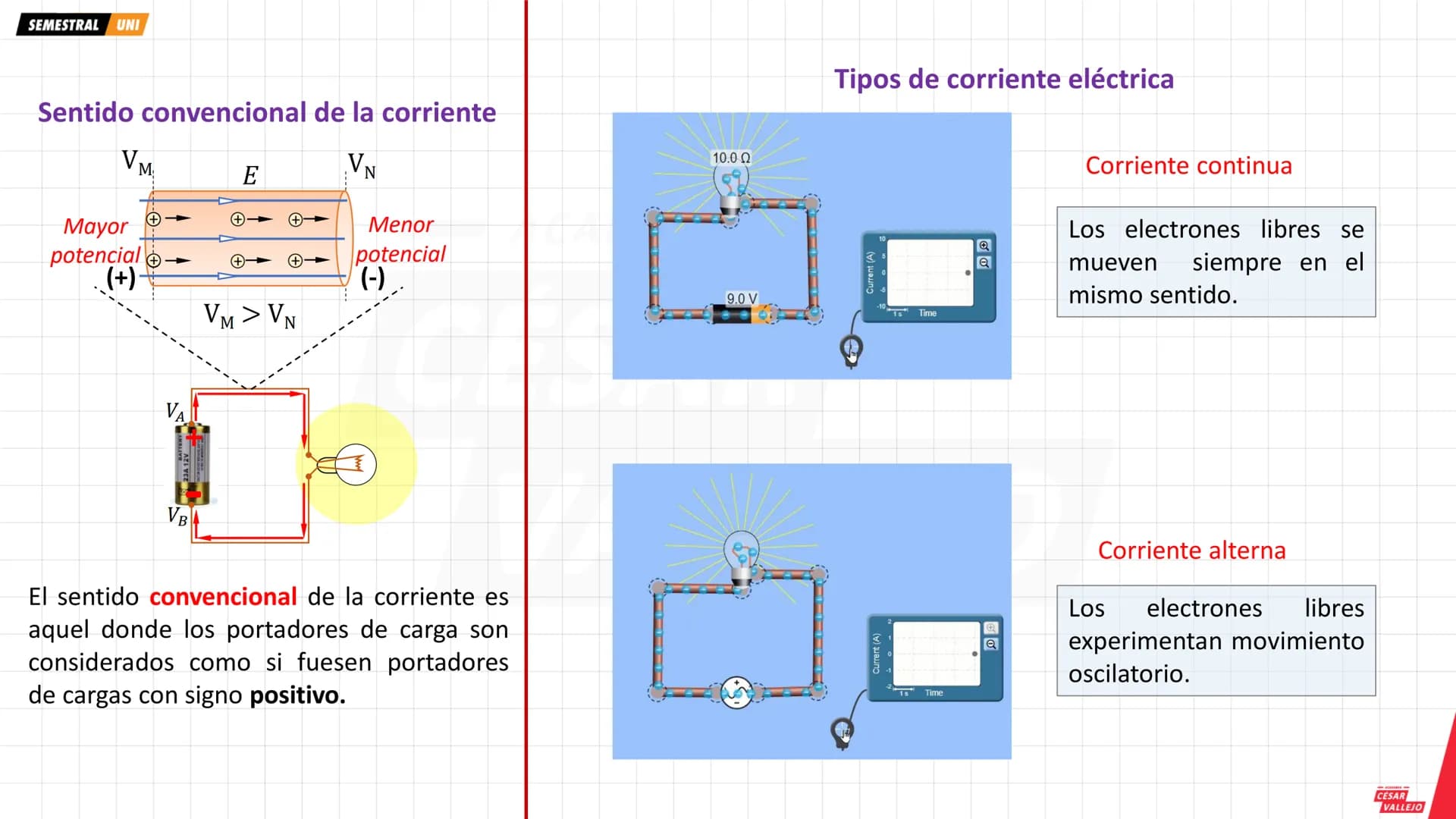

Existen dos tipos principales de corriente eléctrica que debes distinguir claramente. El sentido convencional considera que las cargas positivas van del mayor al menor potencial, aunque en realidad son electrones (negativos) moviéndose en sentido opuesto.

La corriente continua mantiene siempre el mismo sentido de flujo. Es la que encuentras en baterías y pilas. Los electrones se mueven constantemente en una sola dirección.

La corriente alterna cambia periódicamente de sentido. Los electrones oscilan de un lado a otro siguiendo un patrón regular. Es la corriente que llega a tu casa desde las plantas eléctricas.

💡 Dato clave: Corriente continua = un solo sentido; Corriente alterna = sentido oscilante. Ambas son fundamentales en diferentes aplicaciones.
