Instrumentos de Medición Eléctrica

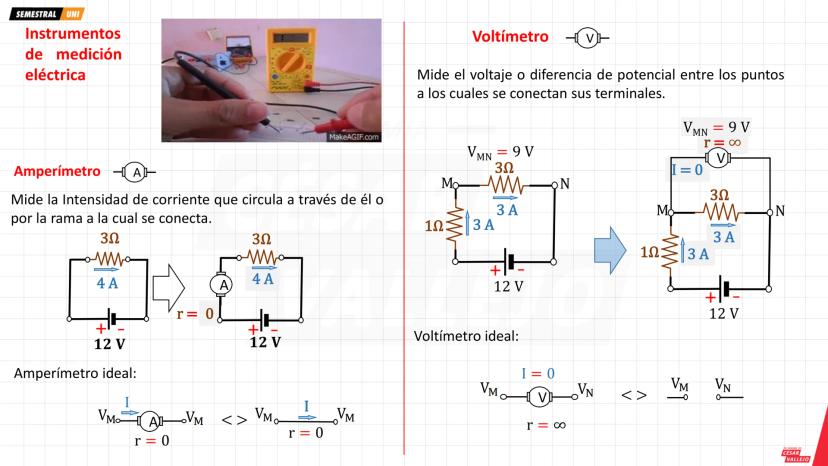

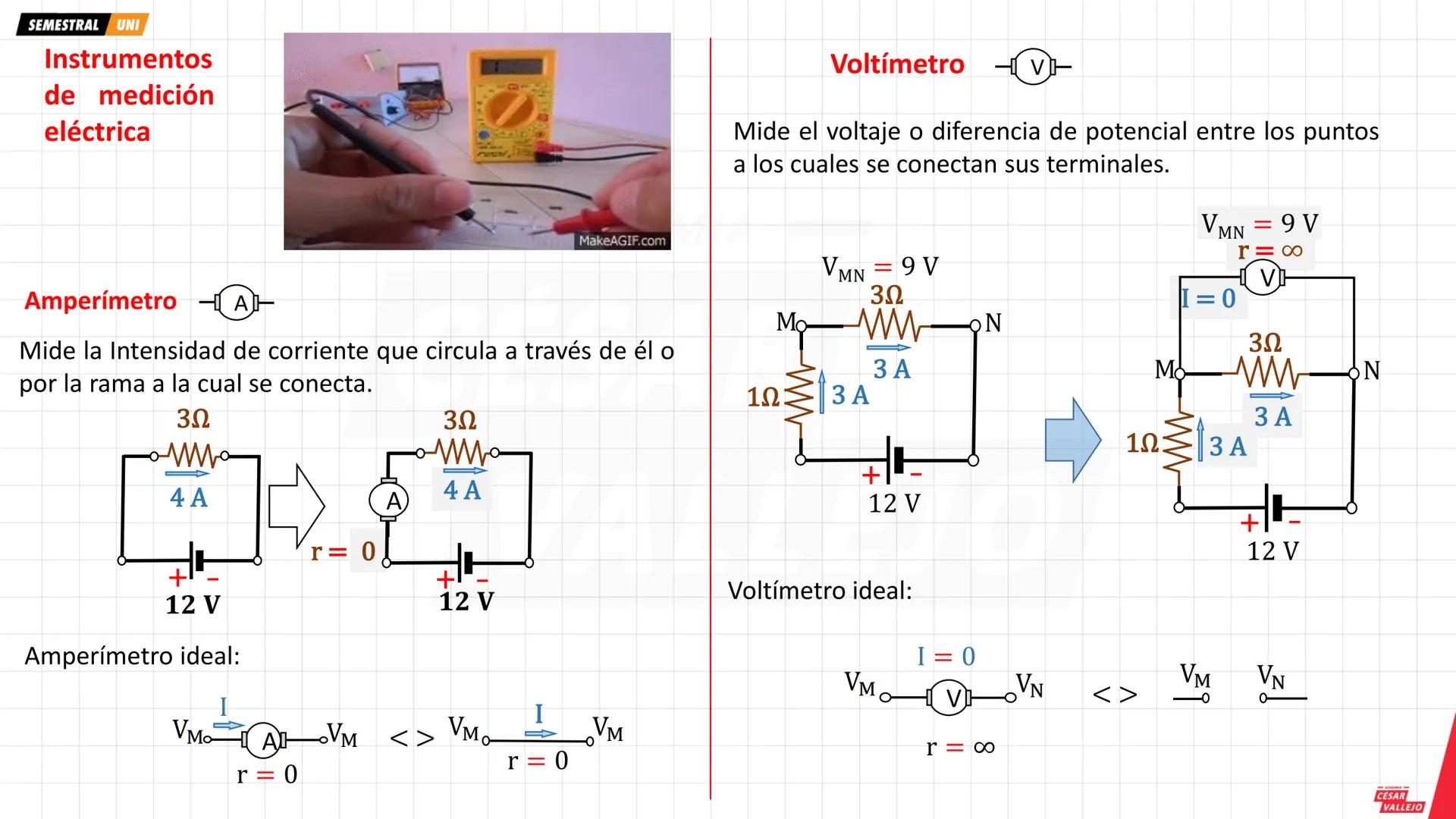

¿Alguna vez te has preguntado cómo saber cuánta corriente pasa por un cable? Los amperímetros y voltímetros son tus mejores aliados para descifrar los misterios de la electricidad.

El amperímetro mide la intensidad de corriente que circula por un circuito. Para que funcione correctamente, debe conectarse en serie y tener una resistencia interna de cero r=0r = 0. Piénsalo como un contador que deja pasar toda la corriente sin obstáculos.

El voltímetro, por otro lado, mide la diferencia de potencial entre dos puntos. Se conecta en paralelo y debe tener resistencia infinita r=r = ∞ para no alterar el circuito. Es como medir la "presión" eléctrica entre dos puntos sin interferir.

💡 Dato clave: Un amperímetro ideal tiene resistencia cero, mientras que un voltímetro ideal tiene resistencia infinita.

SEMESTRAL UNI
Instrumentos
de medición
eléctrica
MakeAGIF.com
Amperímetro
A
Mide la Intensidad de corriente que circula a través de él o
por

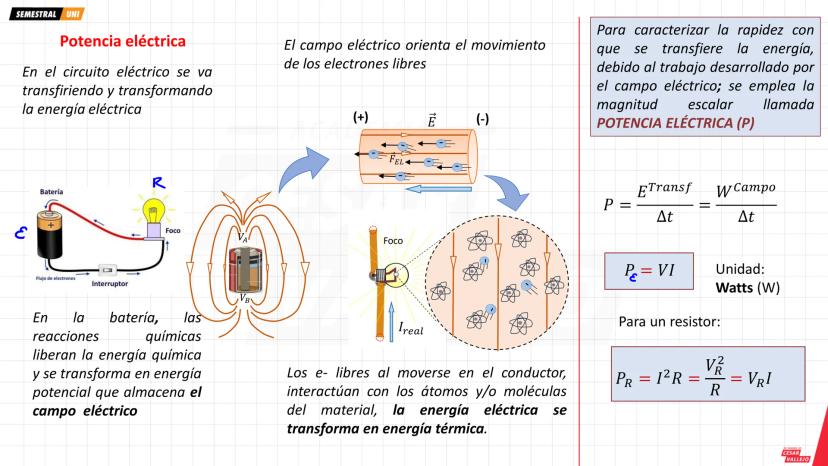

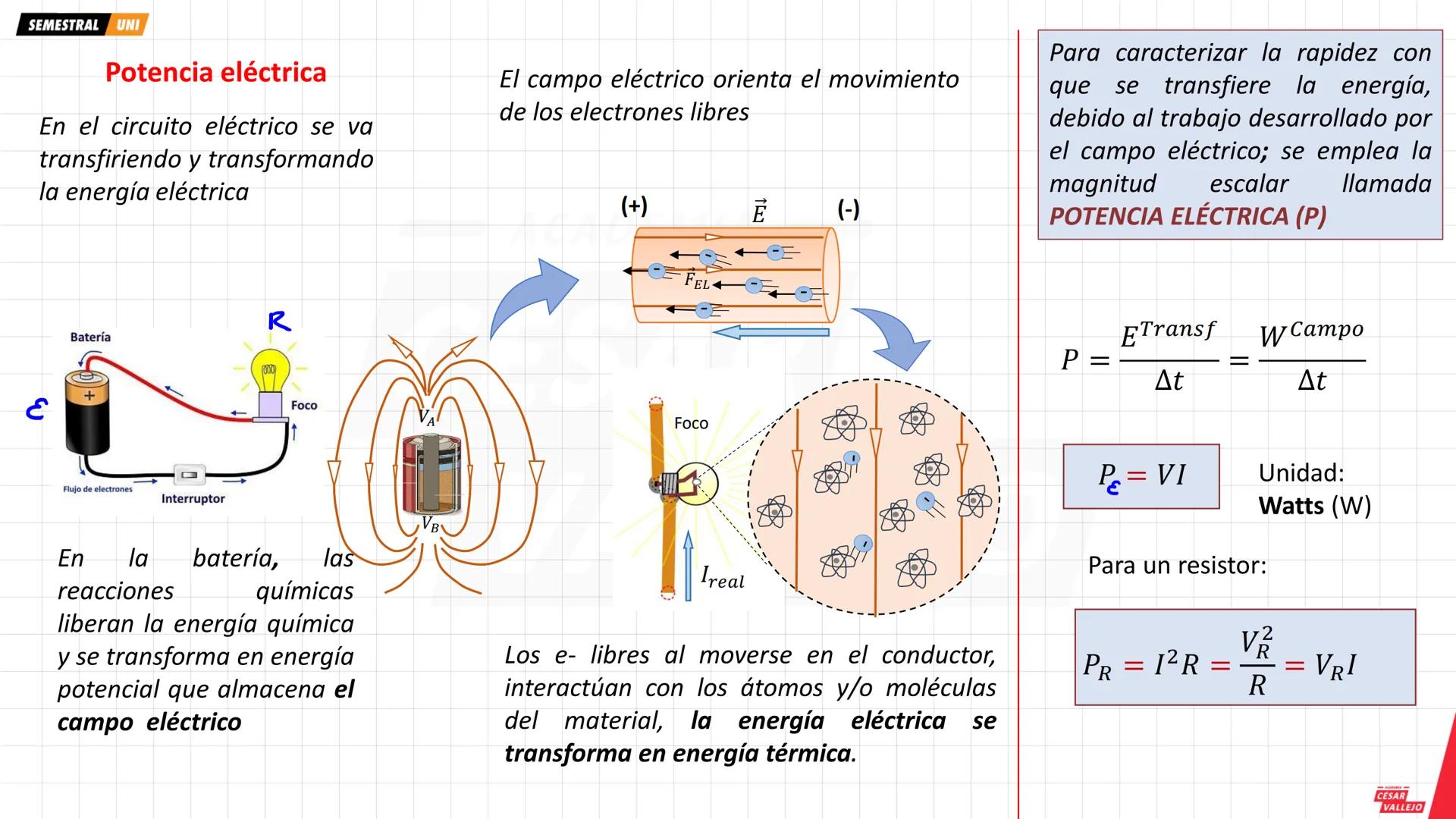

Potencia Eléctrica

La electricidad no solo fluye, ¡también trabaja! La potencia eléctrica te dice qué tan rápido se transfiere la energía en un circuito, como medir la velocidad a la que un motor consume electricidad.

En una batería, las reacciones químicas liberan energía que se convierte en energía potencial eléctrica. El campo eléctrico entonces orienta el movimiento de los electrones libres, creando la corriente que alimenta dispositivos como focos.

La fórmula fundamental es P = VI, donde P es potencia (en watts), V es voltaje e I es corriente. Para resistores específicamente, también puedes usar P = I²R o P = V²/R. Cuando los electrones se mueven por un conductor, interactúan con los átomos del material y la energía eléctrica se transforma en energía térmica.

💡 Recuerda: La potencia siempre se mide en watts (W) y representa la rapidez de transferencia de energía.

SEMESTRAL UNI
Instrumentos
de medición
eléctrica
MakeAGIF.com
Amperímetro
A
Mide la Intensidad de corriente que circula a través de él o
por

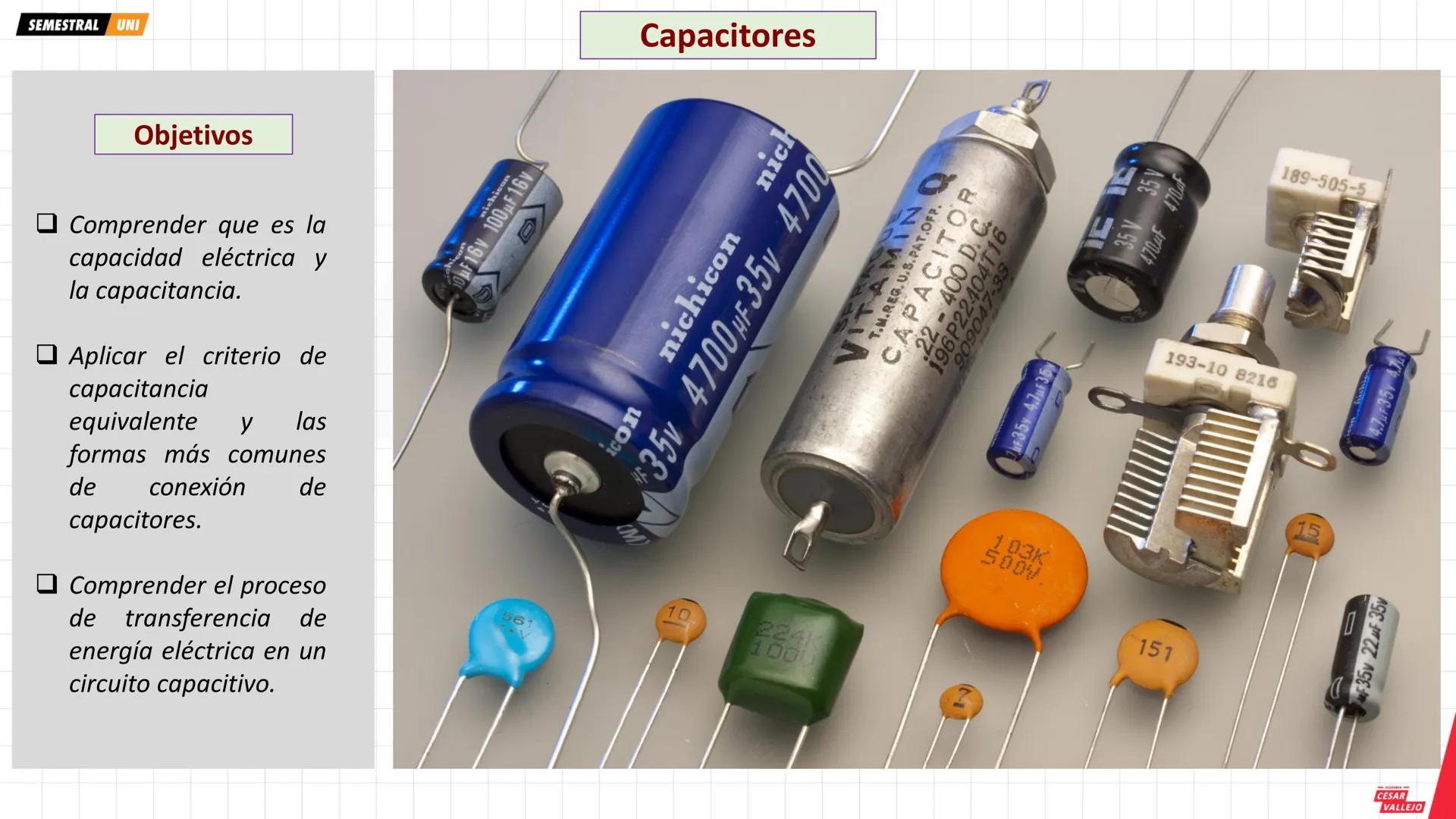

Introducción a los Capacitores

Los capacitores están en todos lados: desde tu celular hasta aires acondicionados. Estos pequeños componentes tienen una capacidad increíble para almacenar energía eléctrica de forma temporal.

Un capacitor es básicamente un dispositivo que puede guardar carga eléctrica, como una batería recargable súper rápida. Vienen en diferentes tamaños y capacidades, y puedes identificar sus valores mirando los números impresos en su superficie.

Los objetivos clave que dominarás son: entender qué es la capacitancia, aprender a conectar capacitores en serie y paralelo para crear circuitos equivalentes, y comprender cómo se transfiere la energía eléctrica en estos circuitos.

💡 Curiosidad: Los capacitores pueden descargarse muy rápido, por eso son útiles en cámaras fotográficas para el flash.

SEMESTRAL UNI
Instrumentos
de medición
eléctrica
MakeAGIF.com
Amperímetro
A
Mide la Intensidad de corriente que circula a través de él o
por

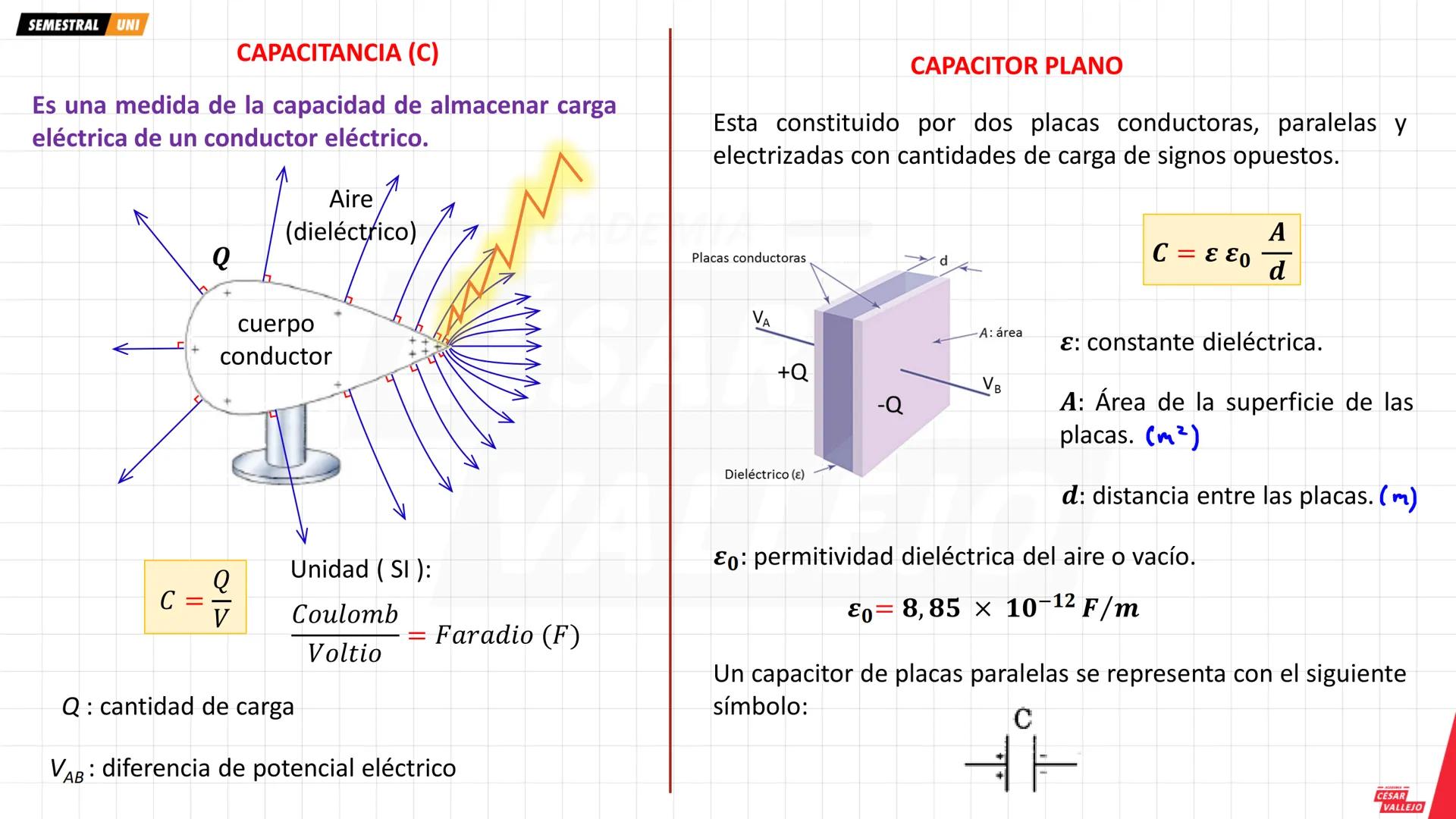

Capacitancia y Capacitor Plano

La capacitancia es la medida de cuánta carga eléctrica puede almacenar un conductor. Se calcula con la fórmula C = Q/V, donde C es capacitancia (en faradios), Q es la carga y V es el voltaje.

El capacitor más básico es el capacitor plano, formado por dos placas conductoras paralelas con cargas opuestas. Entre las placas hay un material dieléctrico (como aire) que permite que se mantenga el campo eléctrico.

Para un capacitor plano, la capacitancia depende del área de las placas (A), la distancia entre ellas (d), y las propiedades del dieléctrico: C = ε ε₀ A/d. Mientras mayor sea el área o menor la distancia, mayor será la capacitancia.

💡 Tip importante: El faradio es una unidad muy grande, por eso normalmente trabajamos con microfaradios (μF) o nanofaradios (nF).

SEMESTRAL UNI
Instrumentos
de medición
eléctrica
MakeAGIF.com
Amperímetro
A
Mide la Intensidad de corriente que circula a través de él o
por

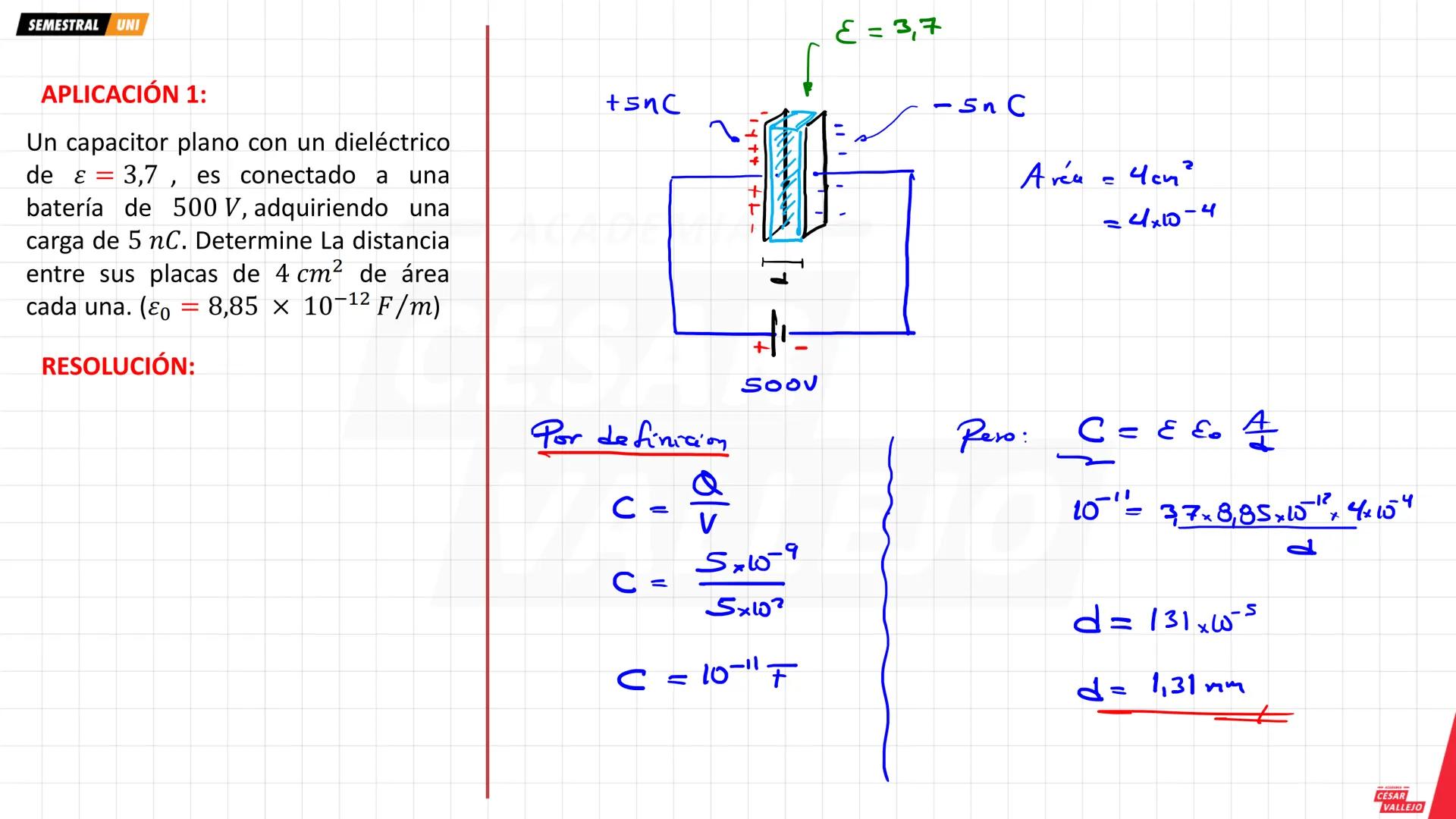

Aplicación Práctica de Capacitancia

¡Hora de aplicar lo que sabes! En este ejercicio calcularás la distancia entre placas de un capacitor usando los datos de carga, voltaje y área.

Primero, usas la definición básica C = Q/V para encontrar la capacitancia. Con Q = 5 nC y V = 500 V, obtienes C = 10⁻¹¹ F.

Luego, aplicas la fórmula del capacitor plano C = ε ε₀ A/d y despejas la distancia. Sustituyendo los valores conocidos ε=3.7,A=4cm2,ε0=8.85×1012F/mε = 3.7, A = 4 cm², ε₀ = 8.85 × 10⁻¹² F/m, encuentras que d = 1.31 mm.

💡 Estrategia: Siempre empieza con la definición básica de capacitancia, luego usa las fórmulas específicas según el tipo de capacitor.

SEMESTRAL UNI
Instrumentos
de medición
eléctrica
MakeAGIF.com
Amperímetro
A
Mide la Intensidad de corriente que circula a través de él o
por

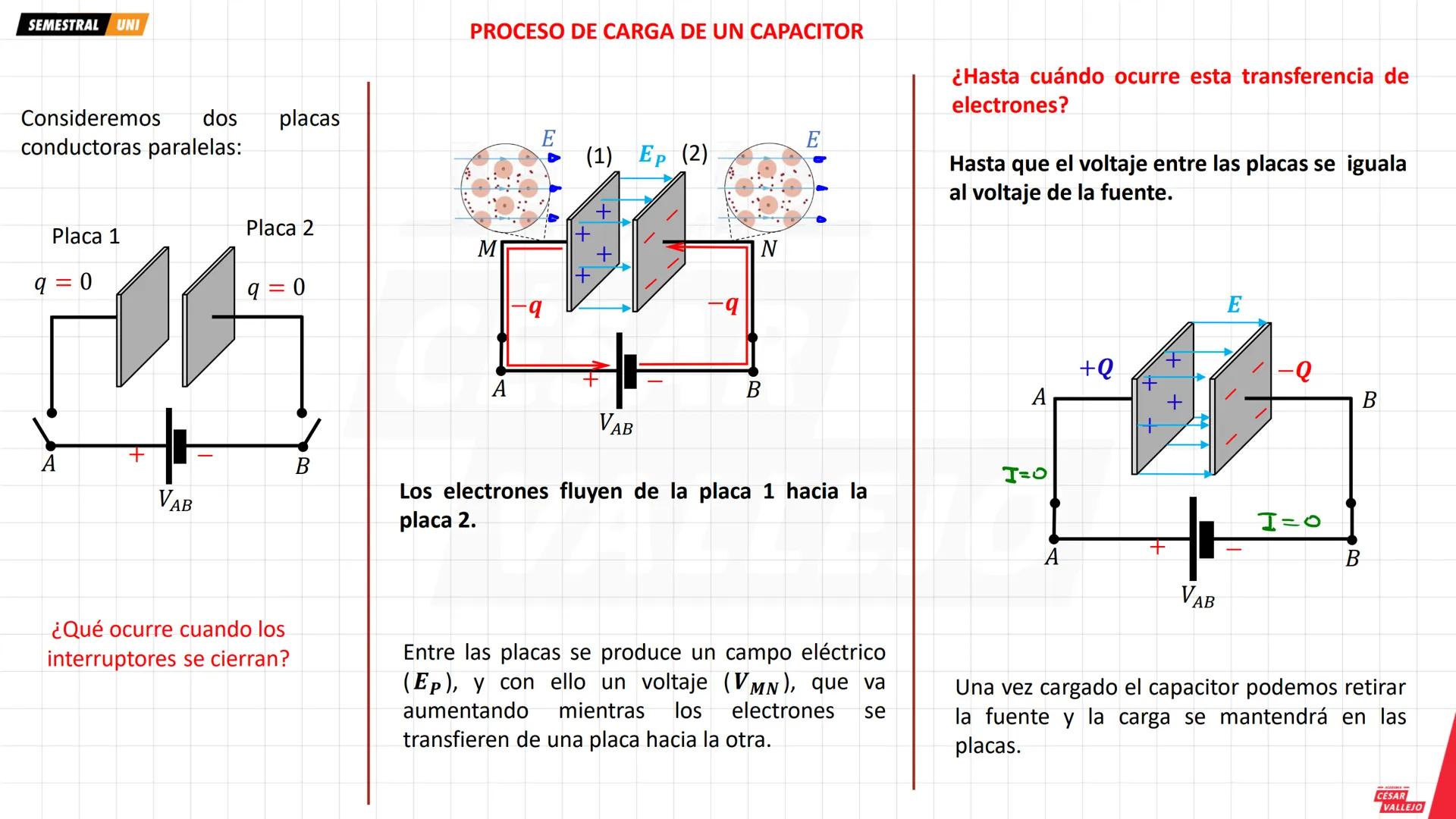

Proceso de Carga de un Capacitor

¿Qué pasa cuando conectas un capacitor a una batería? ¡Es como llenar un tanque de agua con electricidad! Al cerrar el interruptor, los electrones empiezan a fluir de una placa hacia la otra.

Este flujo continúa hasta que el voltaje entre las placas se iguala al voltaje de la fuente. Durante este proceso, se forma un campo eléctrico entre las placas que va aumentando gradualmente.

Una vez que el capacitor está completamente cargado, la corriente se detiene I=0I = 0 y puedes desconectar la fuente. ¡La carga se mantiene almacenada en las placas! Es como tener una reserva de energía lista para usar cuando la necesites.

💡 Concepto clave: El proceso de carga termina cuando VAB del capacitor = voltaje de la fuente.

SEMESTRAL UNI
Instrumentos
de medición
eléctrica
MakeAGIF.com
Amperímetro
A
Mide la Intensidad de corriente que circula a través de él o
por

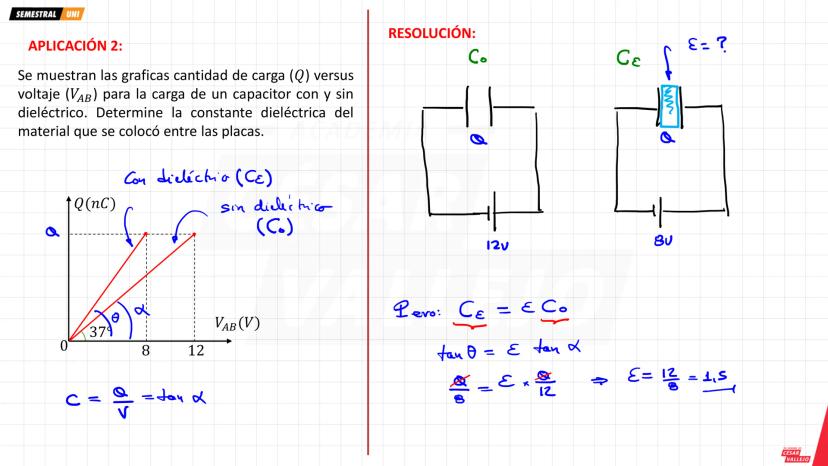

Análisis Gráfico de Capacitores

Los gráficos Q vs V son herramientas poderosas para analizar capacitores. La pendiente de la línea recta te da directamente el valor de la capacitancia C=Q/V=tanαC = Q/V = tan α.

Cuando agregas un dieléctrico entre las placas, la capacitancia aumenta por un factor ε (constante dieléctrica). En el gráfico, esto se ve como una línea con mayor pendiente.

En este ejemplo, comparas dos líneas: una sin dieléctrico y otra con dieléctrico. La relación entre las pendientes te permite calcular ε = 1.5, lo que significa que el dieléctrico aumenta la capacitancia en 50%.

💡 Tip visual: En gráficos Q vs V, una línea más empinada significa mayor capacitancia.

SEMESTRAL UNI
Instrumentos
de medición
eléctrica
MakeAGIF.com
Amperímetro
A
Mide la Intensidad de corriente que circula a través de él o
por

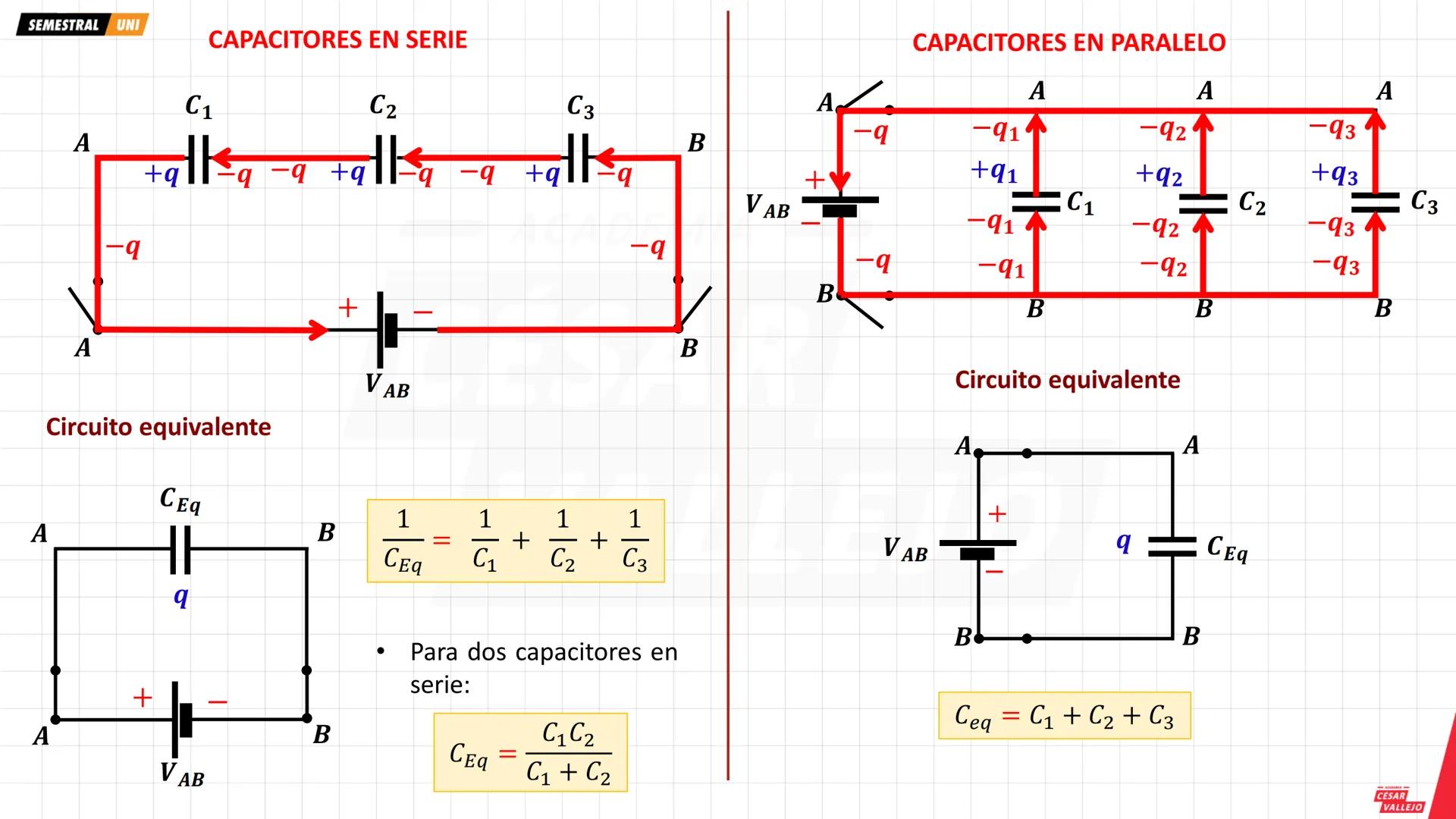

Conexiones de Capacitores

Combinar capacitores te permite crear valores de capacitancia personalizados. En conexión en serie, la carga es la misma en todos los capacitores, pero el voltaje se divide.

Para capacitores en serie: 1/CEq = 1/C₁ + 1/C₂ + 1/C₃. Si solo tienes dos capacitores, usa la fórmula rápida: CEq = (C₁C₂)/C1+C2C₁ + C₂.

En conexión en paralelo, el voltaje es el mismo para todos, pero la carga se suma. La fórmula es más simple: CEq = C₁ + C₂ + C₃. Conectar en paralelo siempre aumenta la capacitancia total.

💡 Regla nemotécnica: Serie = "suma inversos" (como resistores), Paralelo = "suma directa" (opuesto a resistores).

SEMESTRAL UNI
Instrumentos
de medición
eléctrica
MakeAGIF.com
Amperímetro
A
Mide la Intensidad de corriente que circula a través de él o
por

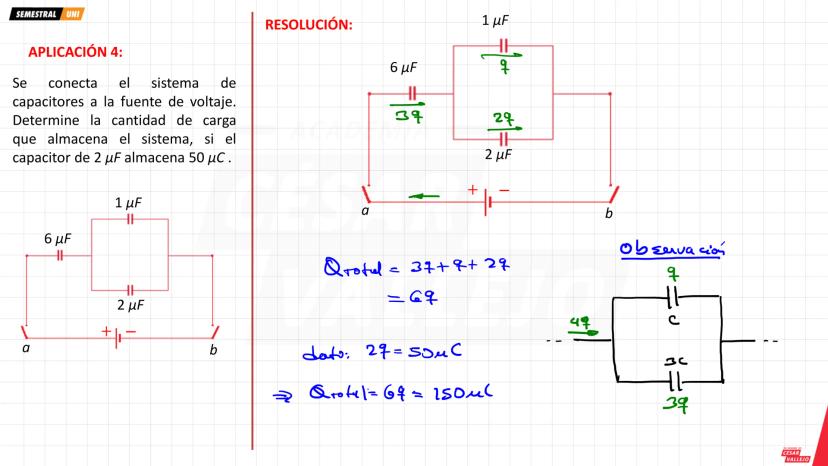

Aplicación de Circuitos Mixtos

Los circuitos reales combinan conexiones en serie y paralelo. La clave es identificar grupos y simplificar paso a paso, como resolver un rompecabezas eléctrico.

En este ejercicio, algunos capacitores están en paralelo (mismo voltaje) y otros forman grupos en serie. Si sabes que un capacitor específico almacena cierta carga, puedes usar las propiedades de cada conexión para encontrar la carga total.

El truco está en reconocer que en paralelo las cargas se suman, mientras que en serie la carga es la misma. Con esta información y las relaciones de capacitancia, puedes resolver cualquier circuito mixto.

💡 Estrategia ganadora: Siempre empieza identificando qué capacitores comparten voltaje (paralelo) y cuáles tienen la misma carga (serie).

SEMESTRAL UNI
Instrumentos
de medición
eléctrica
MakeAGIF.com
Amperímetro
A
Mide la Intensidad de corriente que circula a través de él o
por

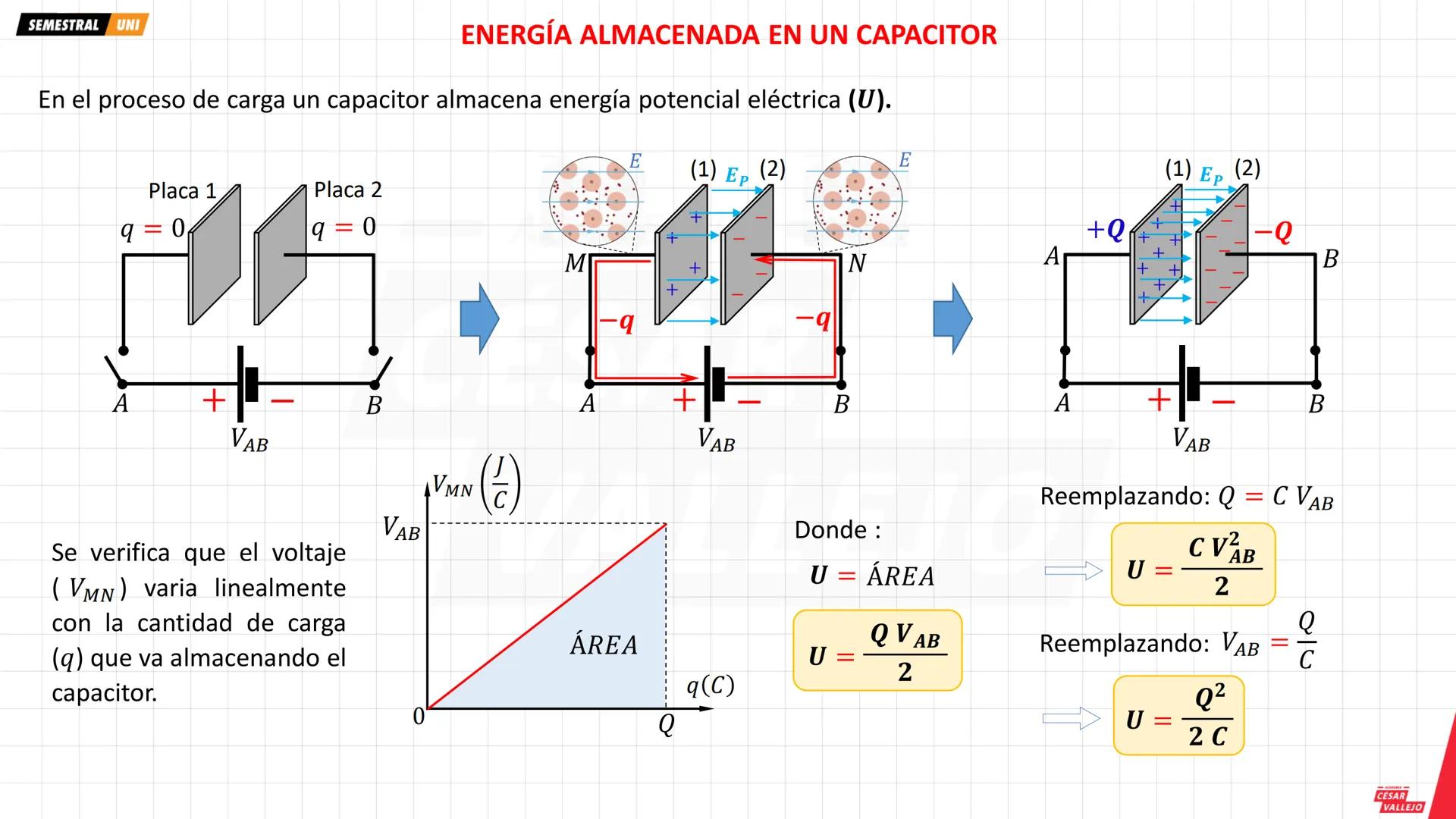

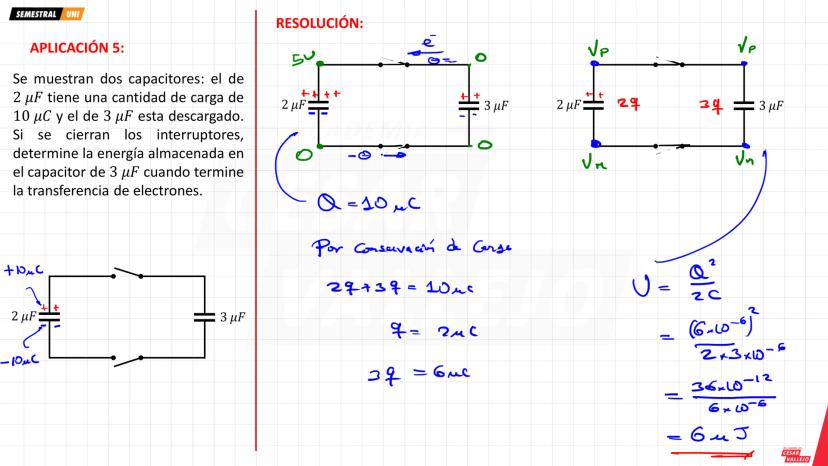

Energía Almacenada en Capacitores

Los capacitores no solo almacenan carga, ¡también guardan energía! Esta energía potencial eléctrica (U) se puede calcular de tres formas equivalentes según los datos que tengas.

Durante la carga, el voltaje aumenta linealmente con la carga almacenada. El área bajo esta línea recta te da la energía: U = ½QV. Esta es la energía que "inviertes" para cargar el capacitor contra el campo eléctrico que se va formando.

Las fórmulas alternativas son U = ½CV² y U = Q²/2C. Cada una es útil según qué variables conozcas. La energía siempre se mide en joules y representa el trabajo que puede realizar el capacitor al descargarse.

💡 Aplicación práctica: Esta energía almacenada es lo que hace funcionar el flash de tu cámara o el desfibrilador en hospitales.

SEMESTRAL UNI
Instrumentos
de medición
eléctrica
MakeAGIF.com
Amperímetro
A
Mide la Intensidad de corriente que circula a través de él o
por
