Información del curso

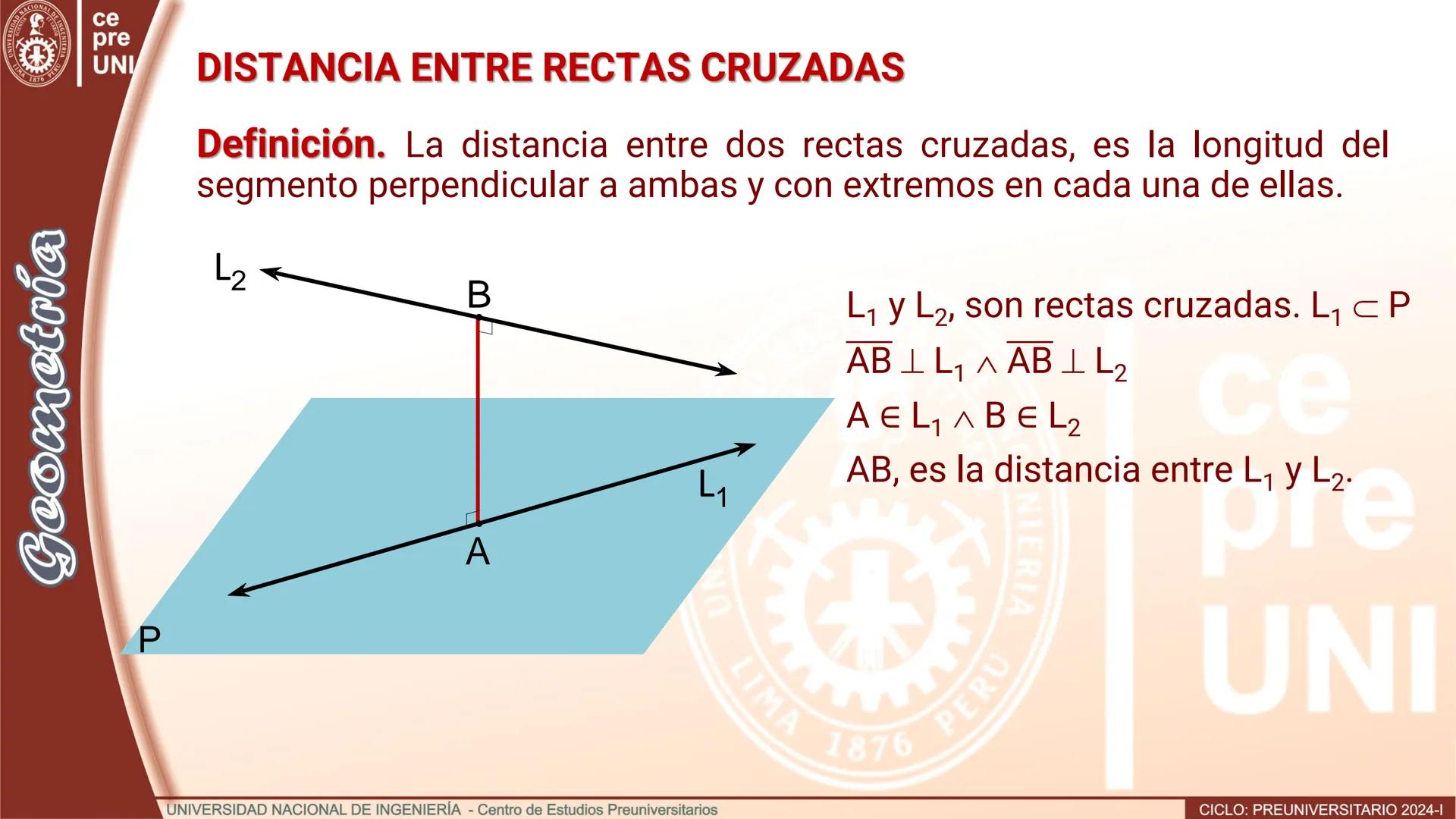

Este material corresponde a la Semana 13 del ciclo preuniversitario 2024-1 de la Universidad Nacional de Ingeniería. El tema central es la distancia entre rectas cruzadas en geometría espacial.

Esta es una de las áreas más importantes de la geometría tridimensional que necesitarás dominar para tu examen de admisión. Los conceptos aquí te preparan para problemas más avanzados en ingeniería y matemáticas superiores.

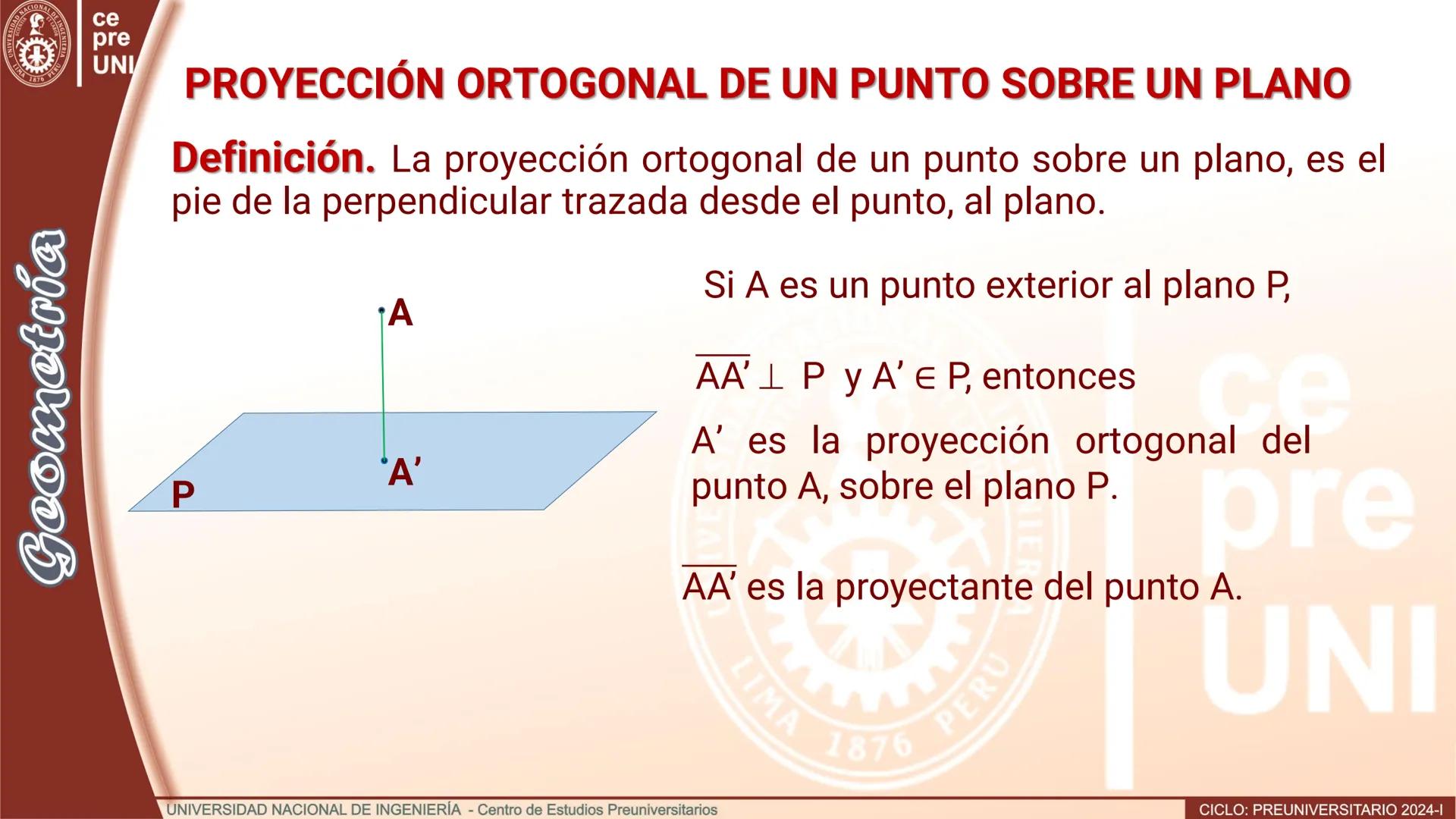

Proyección ortogonal de un punto sobre un plano

Imagínate que tienes una linterna apuntando perpendicularmente a una pared desde un punto cualquiera. La proyección ortogonal es exactamente donde la sombra del punto toca la pared.

Cuando tienes un punto A fuera de un plano P, su proyección ortogonal A' se obtiene trazando una línea perpendicular desde A hasta que toque el plano. El punto donde se intersectan es A', y la línea AA' se llama proyectante.

💡 Tip clave: La proyección siempre es la distancia más corta entre el punto y el plano.

Este concepto es fundamental porque te permite calcular distancias reales en problemas tridimensionales complejos.

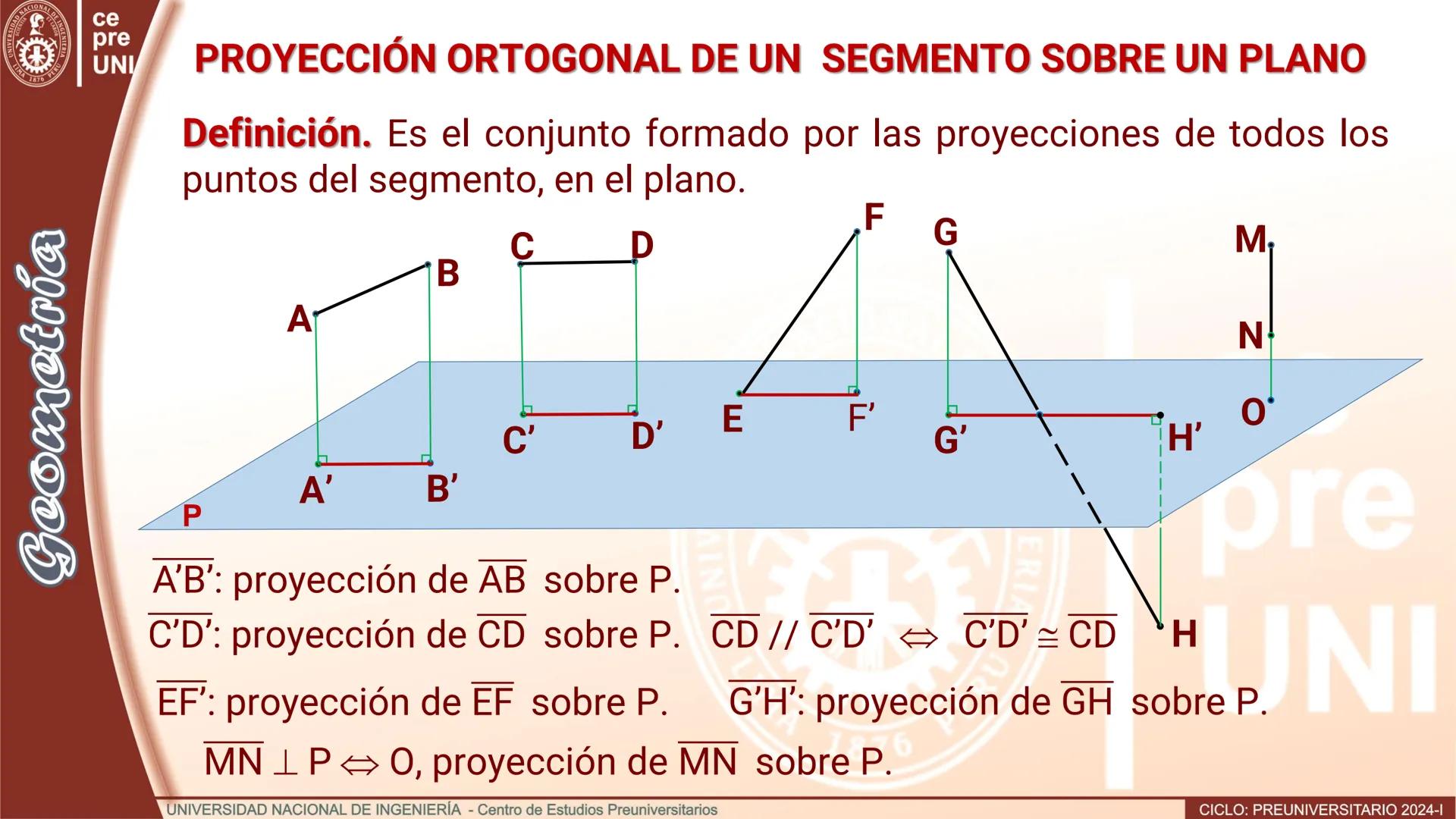

Proyección ortogonal de un segmento sobre un plano

Ahora vas un paso más allá: en lugar de proyectar un punto, proyectas todo un segmento. La proyección de un segmento se forma conectando las proyecciones de todos sus puntos sobre el plano.

Hay casos especiales que debes memorizar: si el segmento es paralelo al plano, su proyección mantiene la misma longitud (CD // C'D' ⟹ C'D' = CD). Si el segmento es perpendicular al plano, su proyección se reduce a un solo punto.

💡 Regla de oro: La proyección siempre es menor o igual que el segmento original.

Esta técnica te permitirá resolver problemas complejos de distancias y ángulos en el espacio tridimensional.

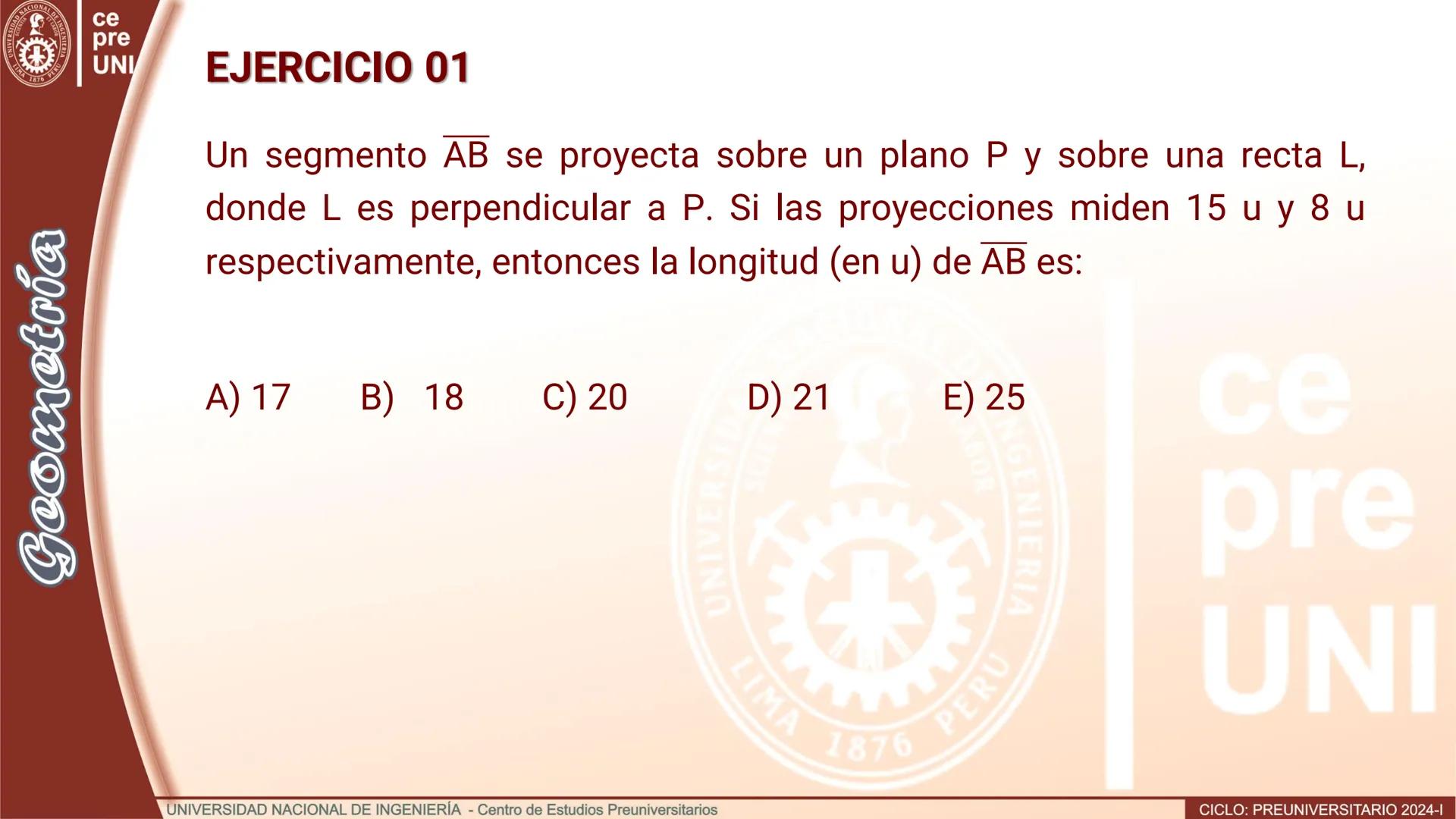

Ejercicio práctico - Problema tipo admisión

Este problema es típico de los exámenes UNI: un segmento AB se proyecta sobre un plano P (15 u) y sobre una recta L perpendicular a P (8 u). Necesitas encontrar la longitud real de AB.

La clave está en visualizar que estas proyecciones forman un triángulo rectángulo donde AB es la hipotenusa. Las proyecciones de 15 u y 8 u son los catetos.

💡 Estrategia ganadora: Siempre busca triángulos rectángulos en problemas de proyecciones.

Este tipo de ejercicio aparece frecuentemente en admisión porque combina geometría espacial con trigonometría básica.

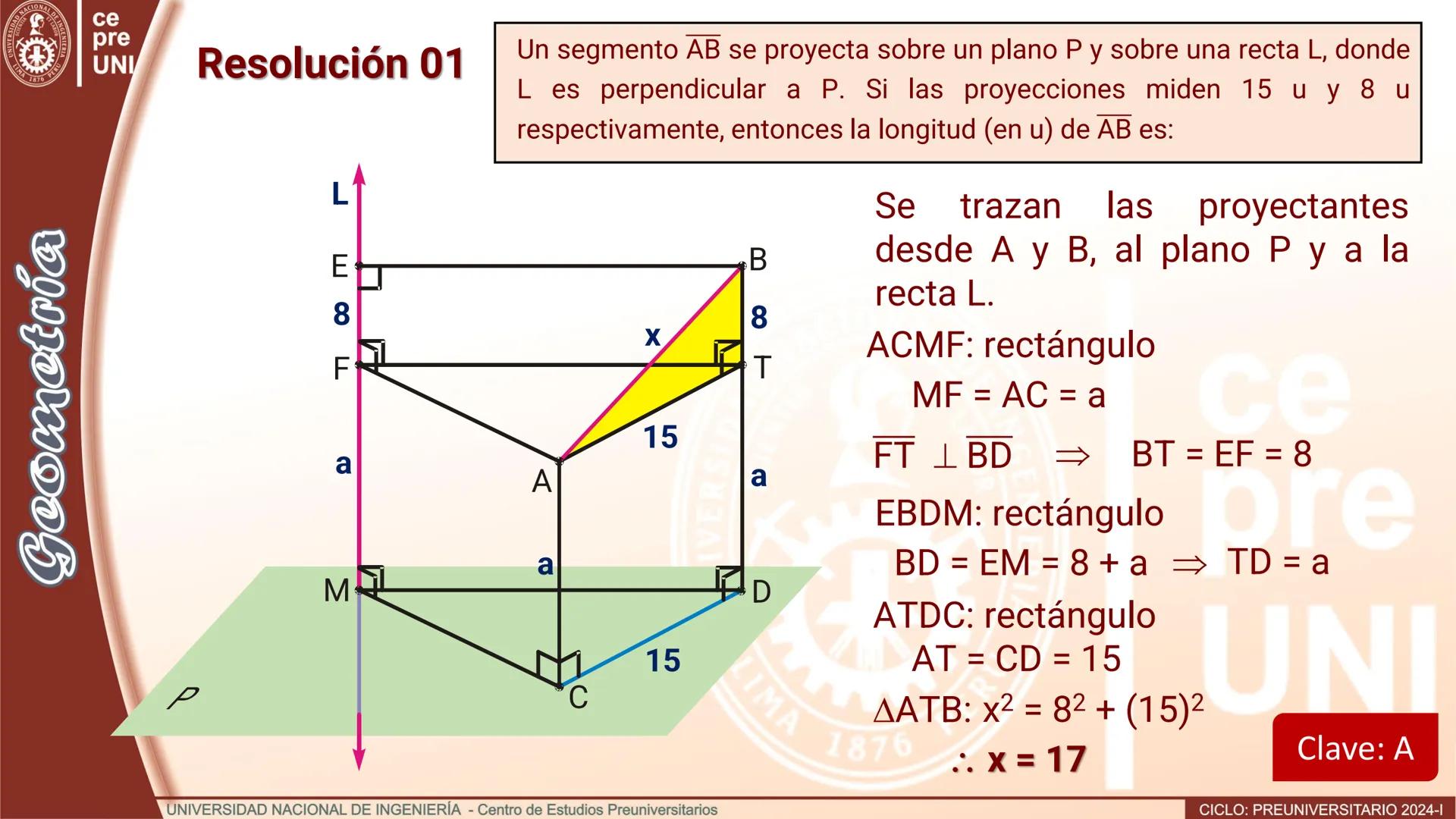

Resolución paso a paso

La solución usa el teorema de Pitágoras de manera inteligente. Al proyectar el segmento AB sobre el plano P y la recta L, creates un sistema tridimensional que se puede resolver en 2D.

Formas rectángulos auxiliares donde las proyecciones (15 u y 8 u) actúan como catetos. En el triángulo ATB: x² = 8² + 15² = 64 + 225 = 289, por lo tanto x = 17.

💡 Técnica profesional: Dibuja siempre los rectángulos auxiliares para visualizar mejor el problema.

Esta metodología te funcionará en el 90% de problemas similares que encuentres en tu examen.

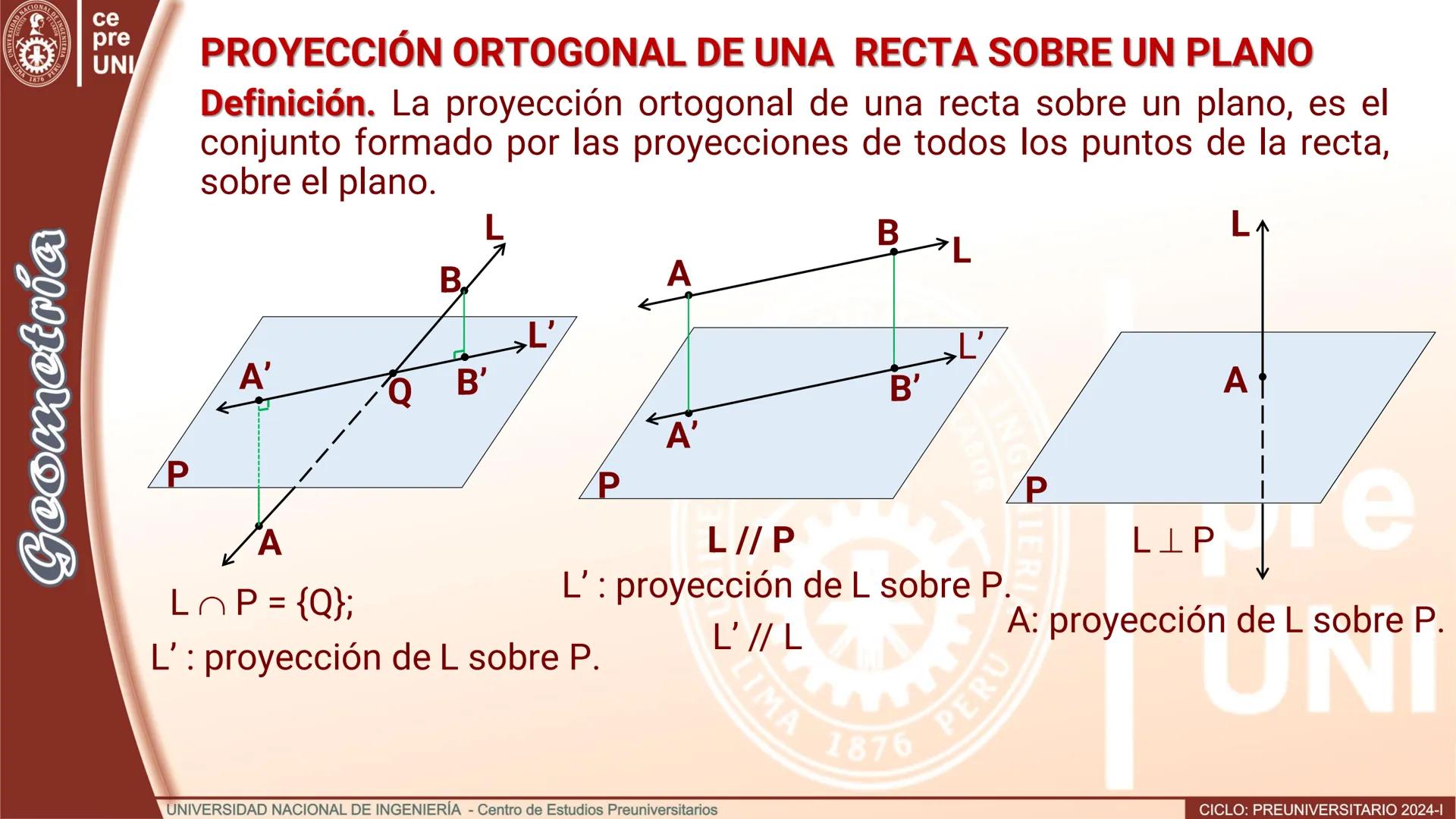

Proyección ortogonal de una recta sobre un plano

Las rectas se comportan diferente que los puntos al proyectarse. Una recta completa puede proyectarse como otra recta, una recta paralela, o incluso un punto según su orientación.

Si la recta L intersecta el plano P en el punto Q, su proyección L' pasa por ese mismo punto. Si L es paralela a P, entonces L' también es paralela a L. Si L es perpendicular a P, su proyección se convierte en un solo punto.

💡 Visualización clave: Piensa en la sombra que haría una varilla bajo luz solar perpendicular.

Estos conceptos son esenciales para entender las relaciones espaciales entre rectas y planos en problemas avanzados.

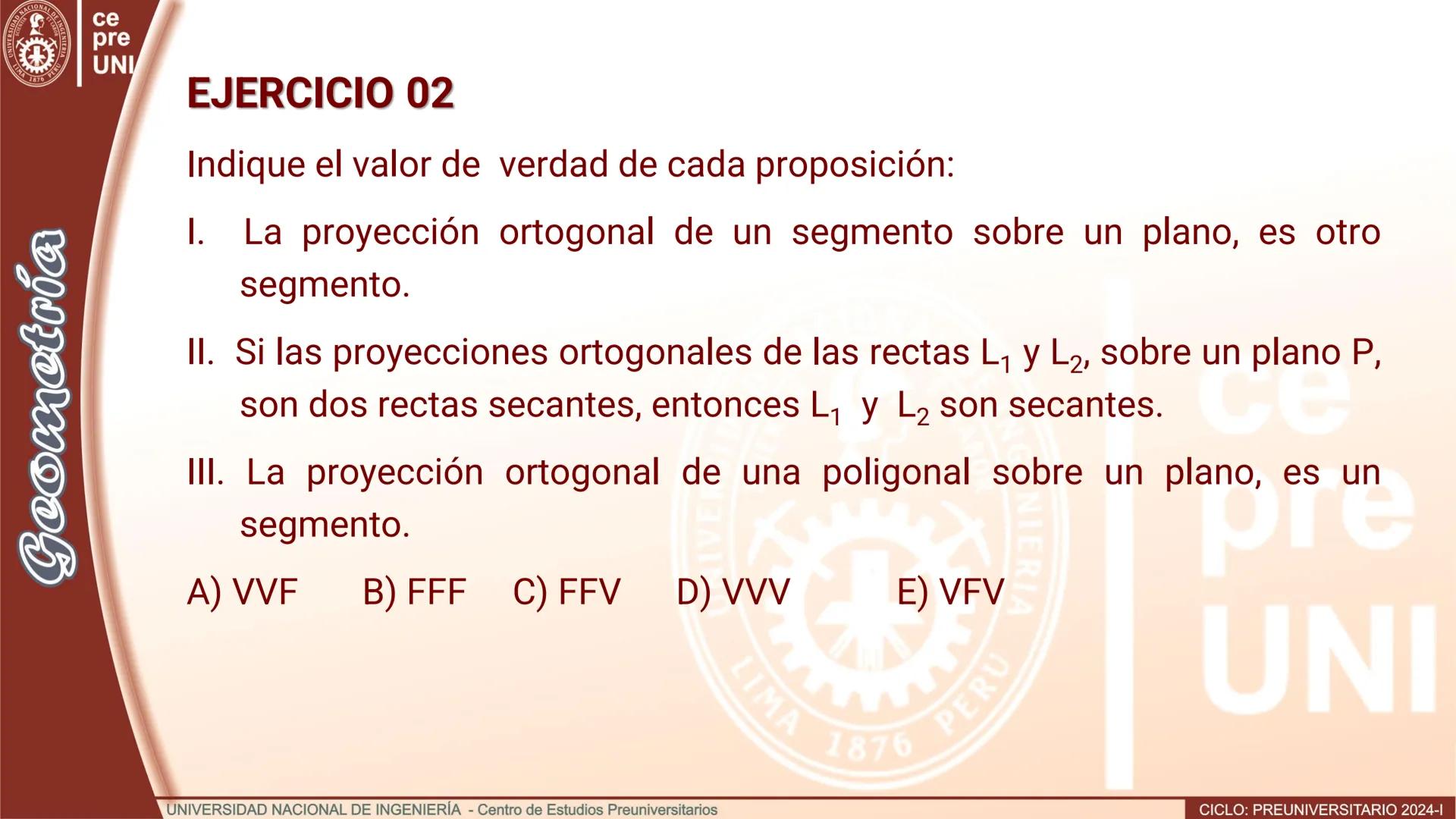

Ejercicio de proposiciones verdadero/falso

Este ejercicio típico de admisión evalúa tu comprensión conceptual profunda. Debes analizar tres proposiciones sobre proyecciones ortogonales y determinar su veracidad.

La trampa común es asumir que las proyecciones mantienen todas las propiedades del objeto original. Por ejemplo, un segmento no siempre se proyecta como otro segmento (puede ser un punto si es perpendicular al plano).

💡 Error frecuente: No todos los estudiantes consideran los casos extremos como rectas perpendiculares al plano.

Esta pregunta distingue a estudiantes que realmente entienden los conceptos de aquellos que solo memorizan fórmulas.

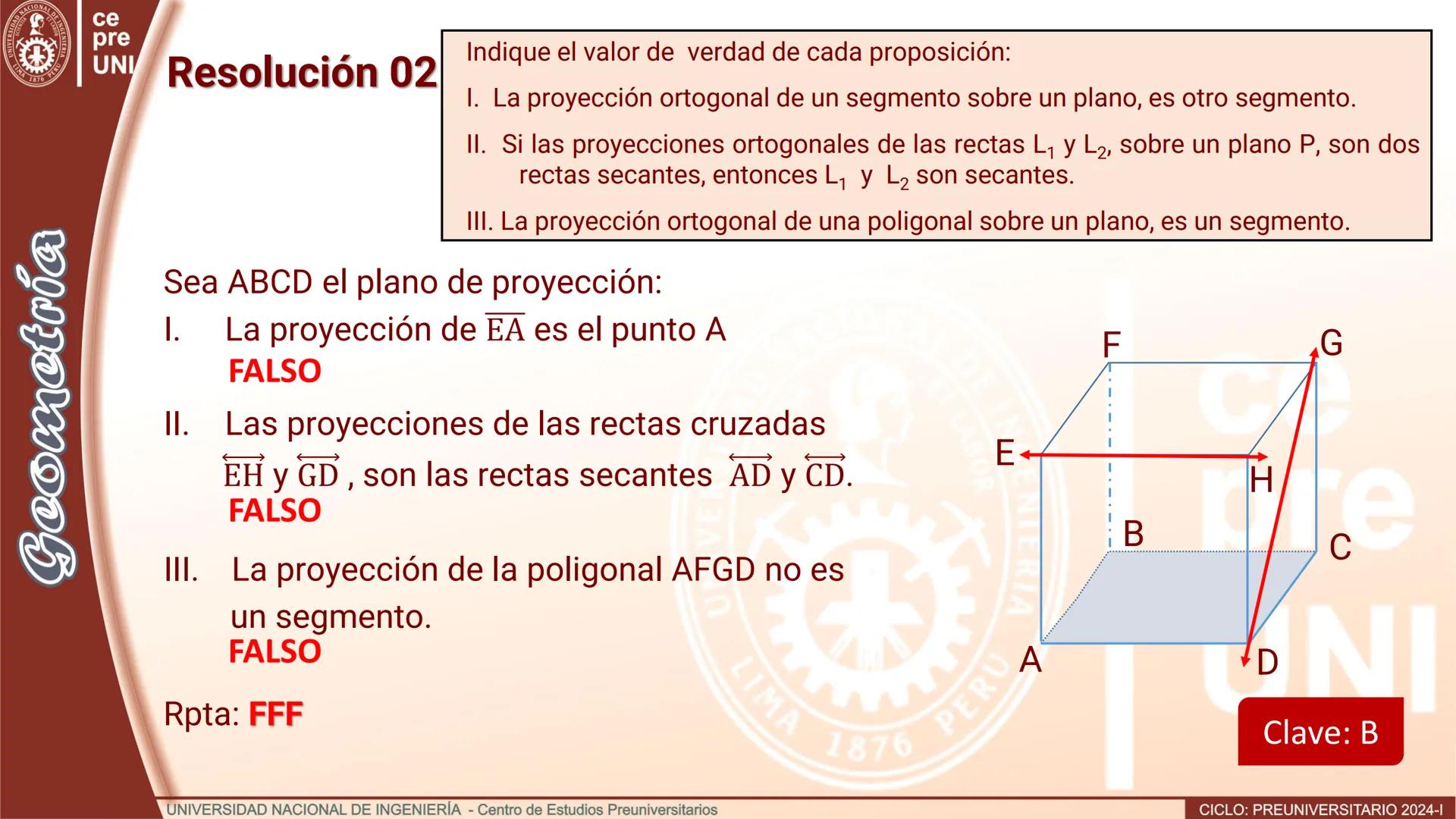

Análisis detallado de las proposiciones

La respuesta correcta es FFF (todas falsas). Esto sorprende a muchos estudiantes que no consideran casos especiales como rectas perpendiculares al plano.

La proposición I es falsa porque un segmento perpendicular al plano se proyecta como un punto, no como otro segmento. La proposición II falla porque rectas cruzadas pueden tener proyecciones secantes. La proposición III es incorrecta porque una poligonal general no se proyecta necesariamente como un segmento.

💡 Consejo de oro: Siempre considera los casos extremos (perpendicular, paralelo) antes de responder.

Este tipo de análisis crítico es exactamente lo que buscan en estudiantes de ingeniería.

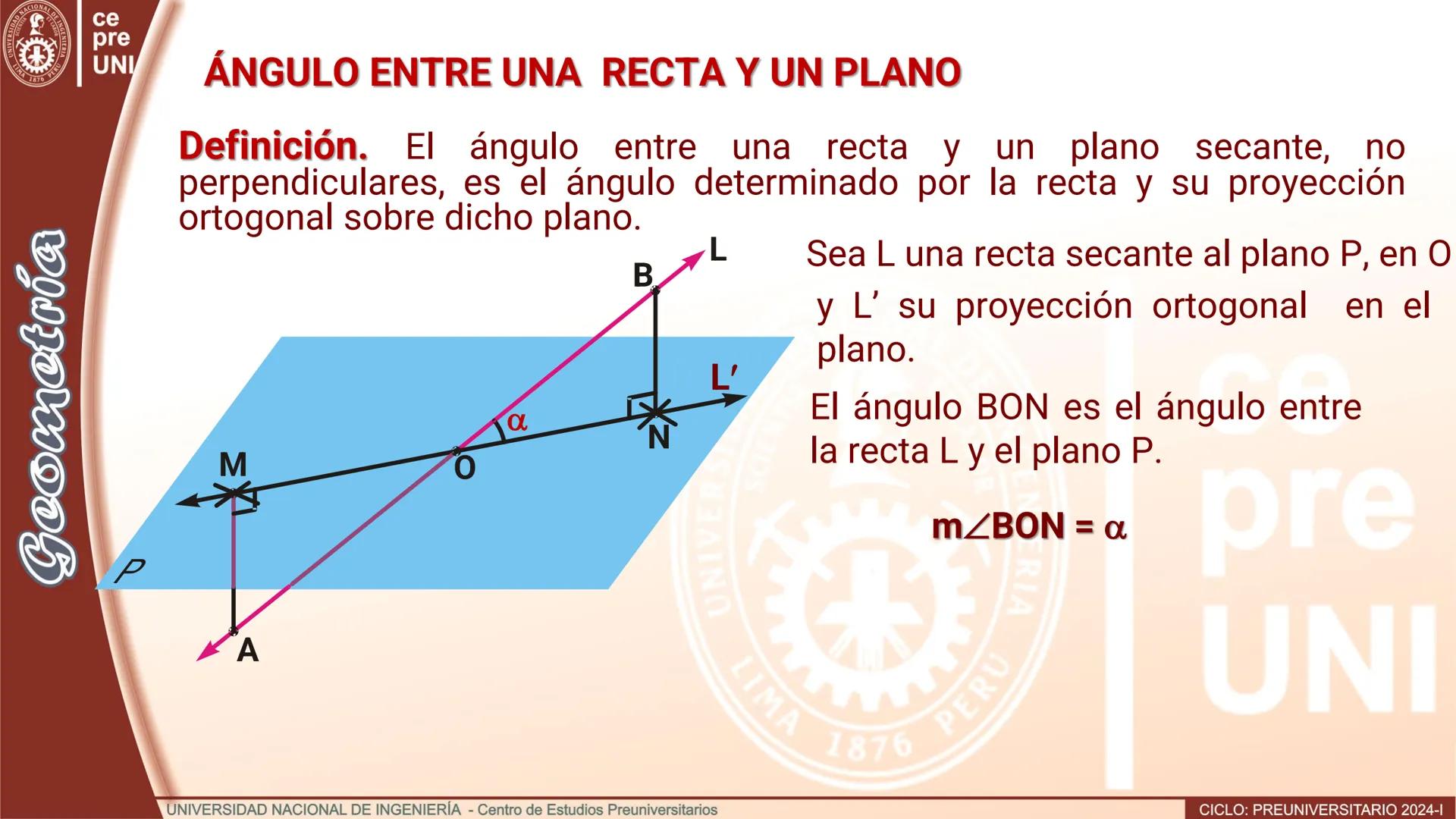

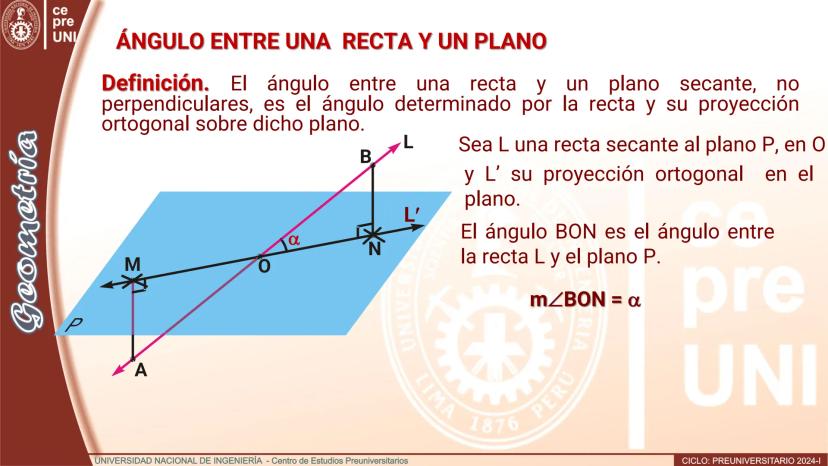

Ángulo entre una recta y un plano

El ángulo entre una recta y un plano no es lo que podrías intuir inicialmente. Se define como el ángulo entre la recta original y su proyección ortogonal sobre el plano.

Si tienes una recta L que intersecta un plano P, primero proyectas L sobre P para obtener L'. El ángulo que buscas es el formado entre L y L', no entre L y el plano directamente.

💡 Visualización práctica: Imagínate una rampa (recta) y su sombra en el suelo (proyección). El ángulo entre ambas es lo que necesitas.

Este concepto aparece constantemente en problemas de ingeniería civil y arquitectura para calcular inclinaciones.

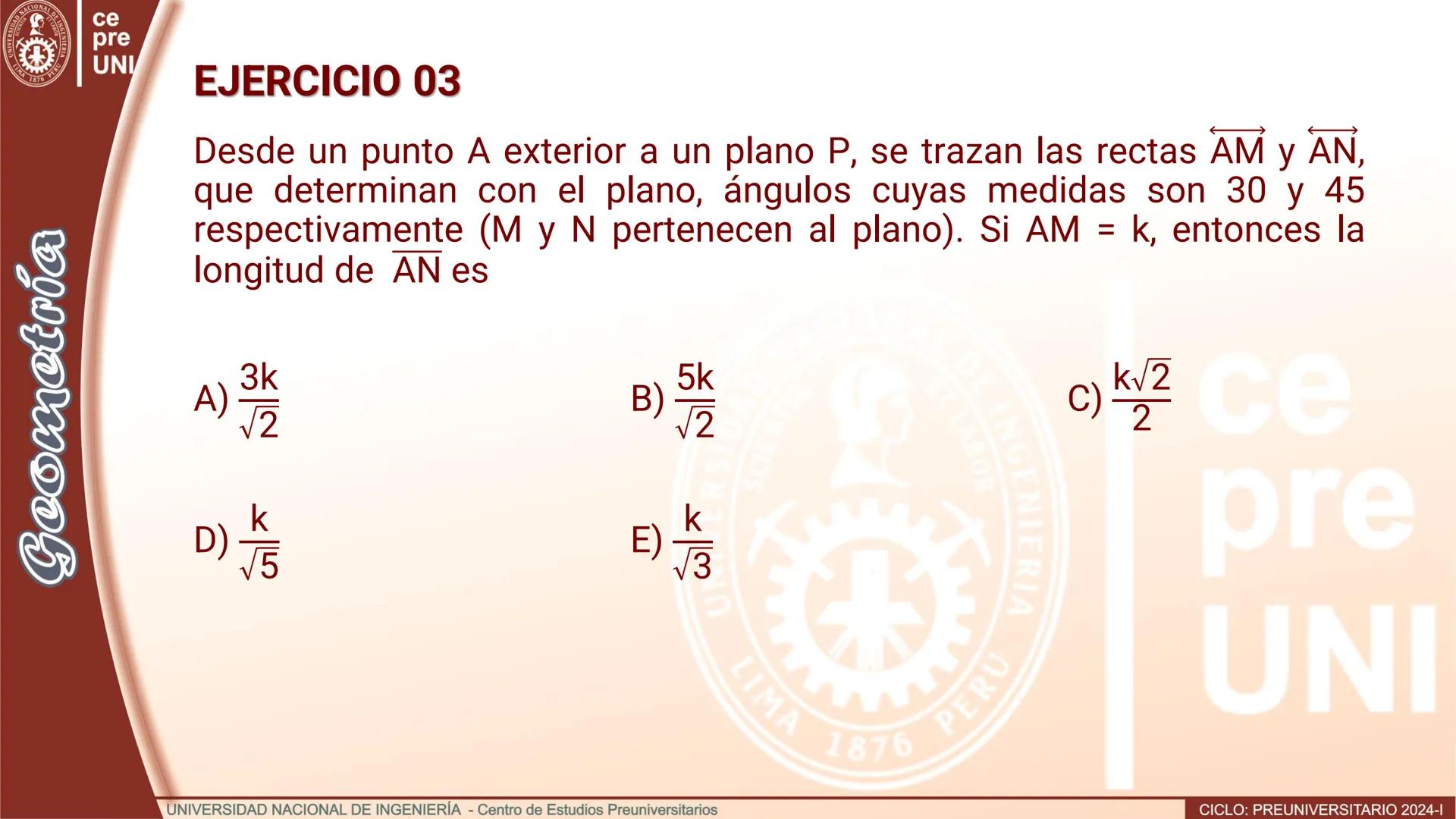

Problema avanzado con ángulos

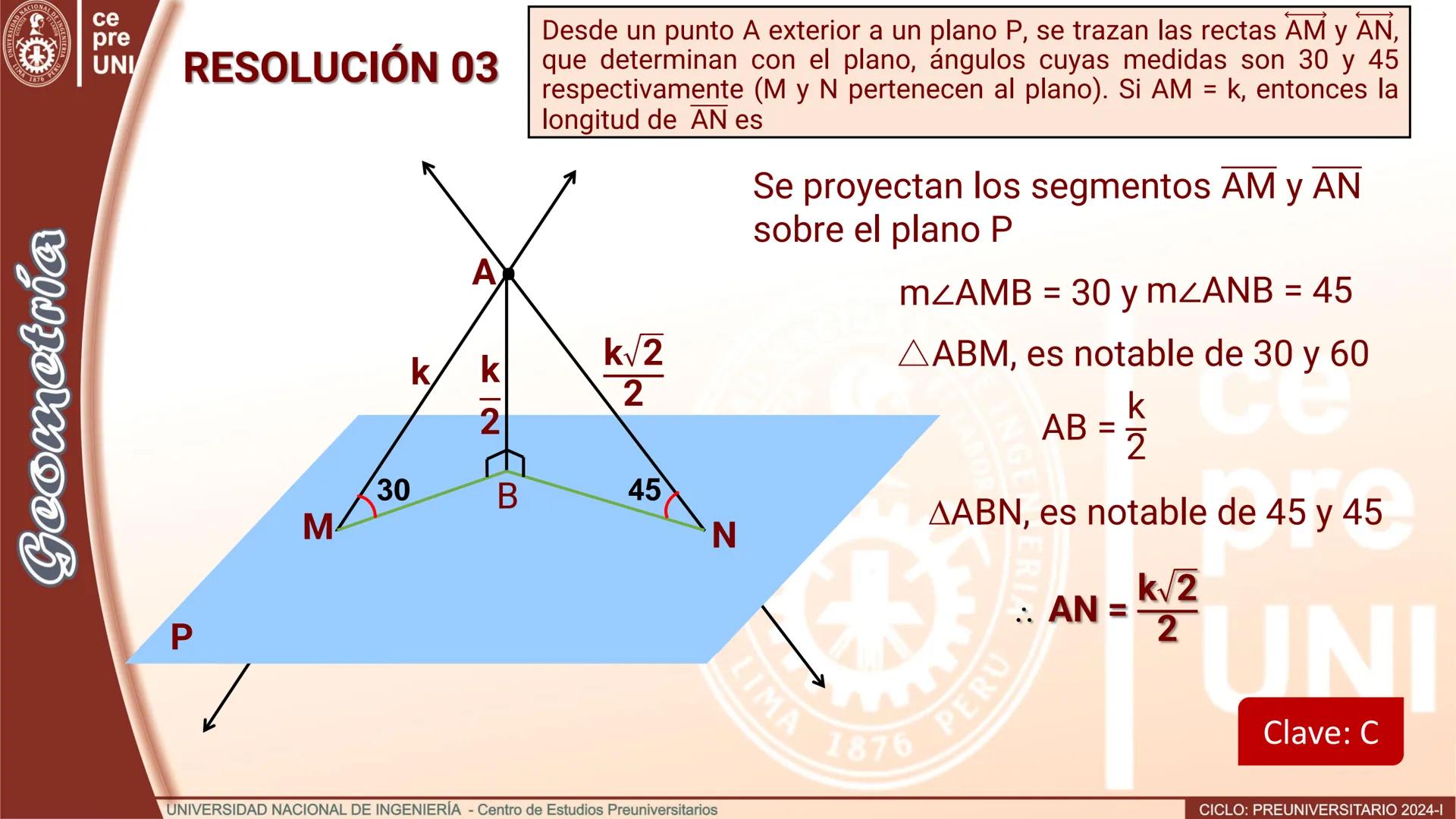

Este ejercicio combina proyecciones ortogonales con trigonometría. Desde un punto A exterior al plano P, se trazan dos rectas que forman ángulos de 30° y 45° con el plano.

La clave está en usar las definiciones de seno y coseno para relacionar las longitudes. Si AM = k y forma 30° con el plano, puedes establecer relaciones trigonométricas para encontrar AN.

💡 Estrategia experta: Siempre identifica primero qué información trigonométrica puedes extraer de los ángulos dados.

Problemas así demuestran cómo la geometría espacial se conecta perfectamente con la trigonometría que ya conoces.
