Fundamentos de la Física Básica: Estática

Portada del Curso

Esta es tu introducción a la estática, una parte súper importante de la ingeniería. La estática te enseña cómo analizar las fuerzas que actúan sobre estructuras y objetos para que no se muevan ni se rompan.

Vas a dominar conceptos que usan los ingenieros todos los días para diseñar edificios, puentes y máquinas seguras. ¡Prepárate para entender la física detrás de todo lo que ves!

Contenido de la Unidad

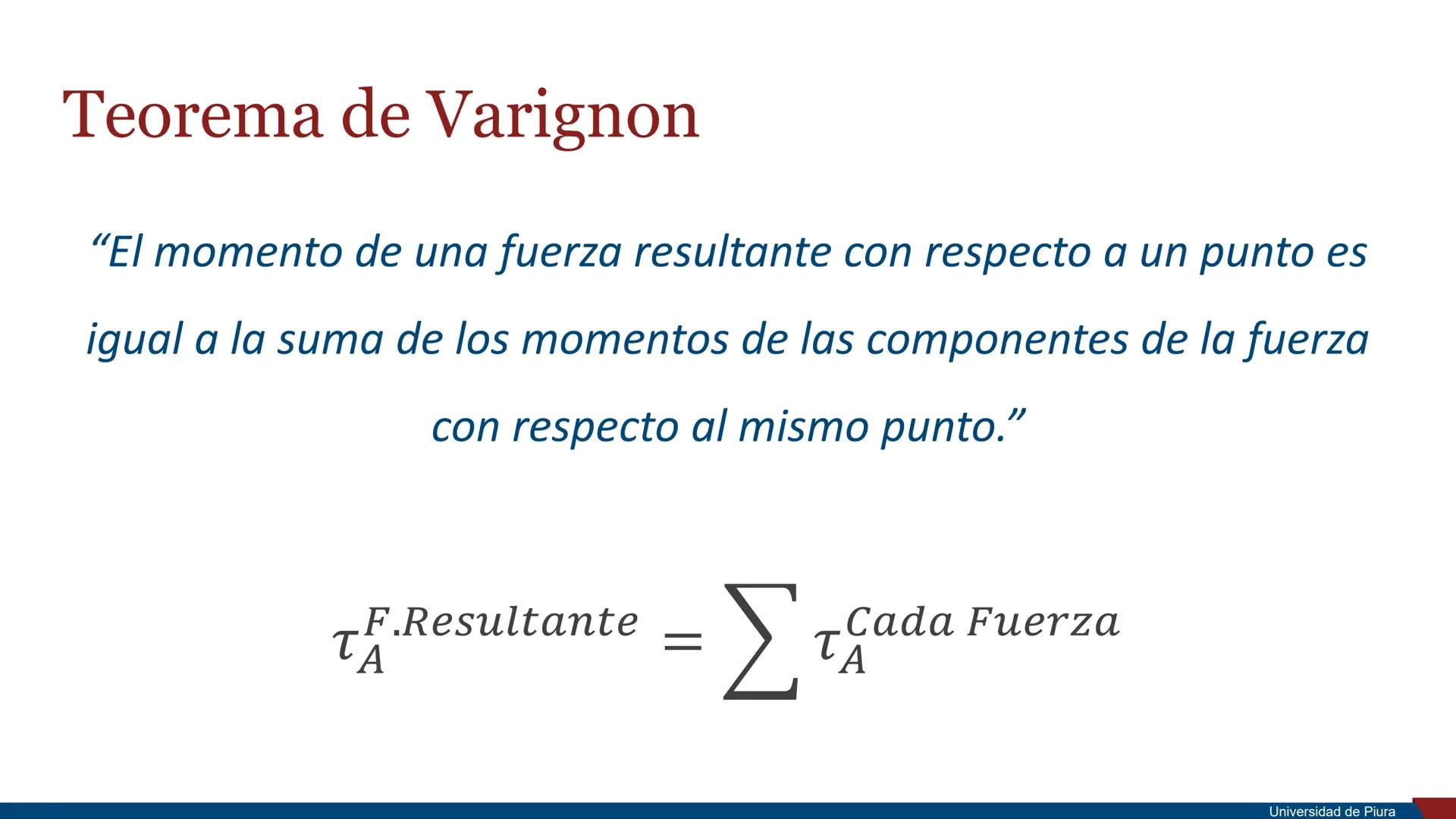

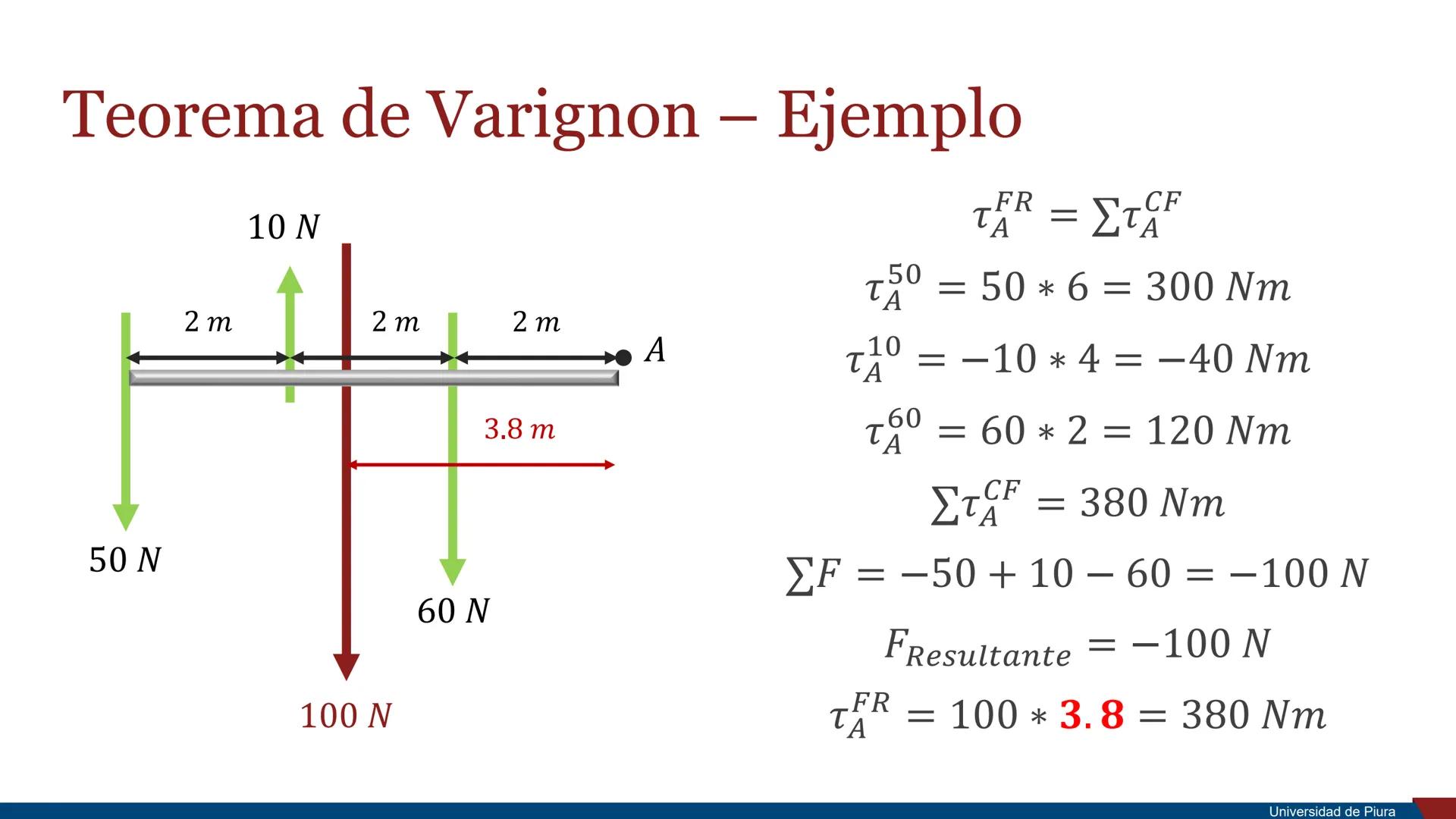

En esta unidad vas a cubrir todos los temas esenciales de estática. Aprenderás desde las definiciones básicas hasta herramientas avanzadas como el teorema de Varignon.

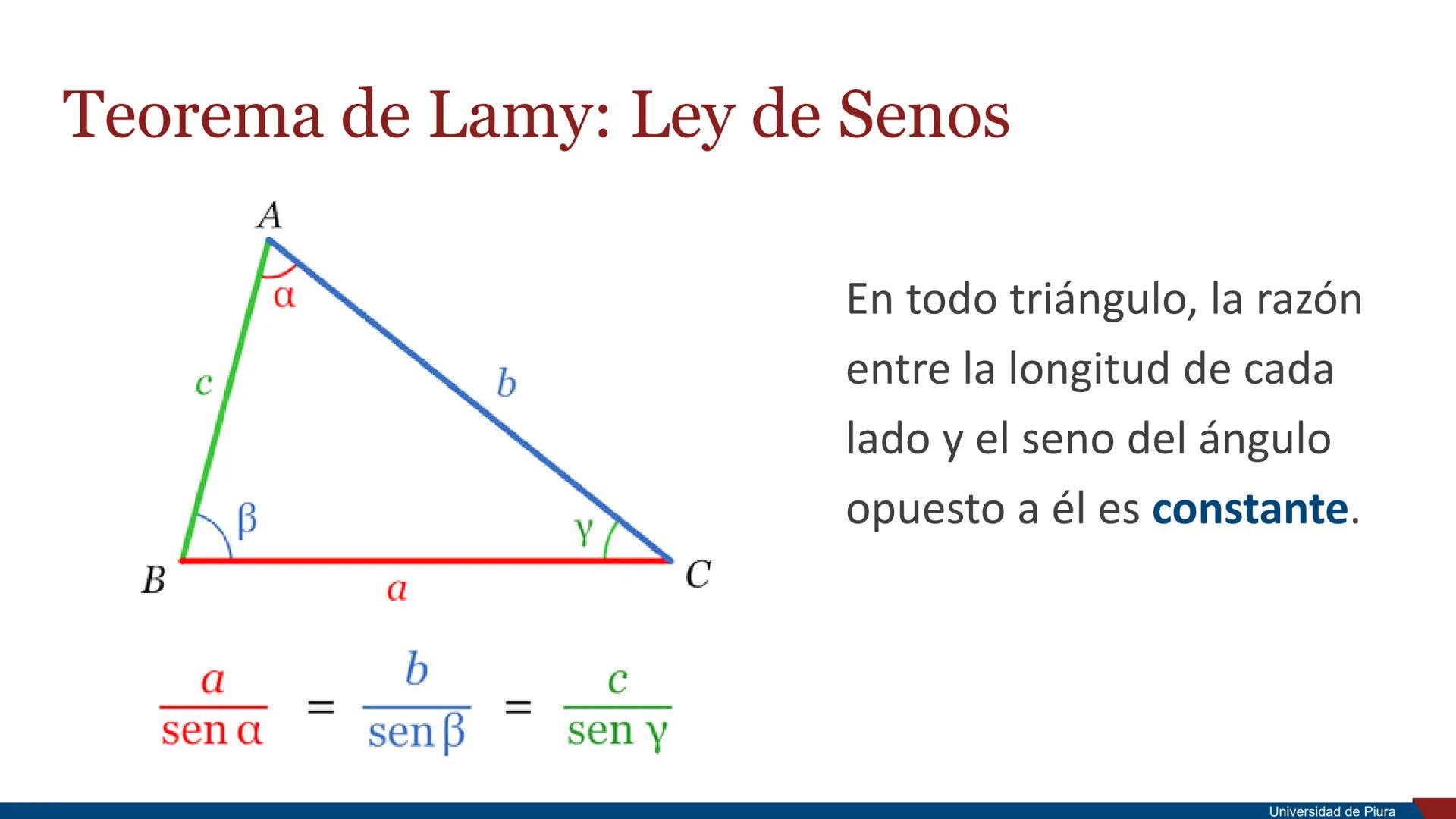

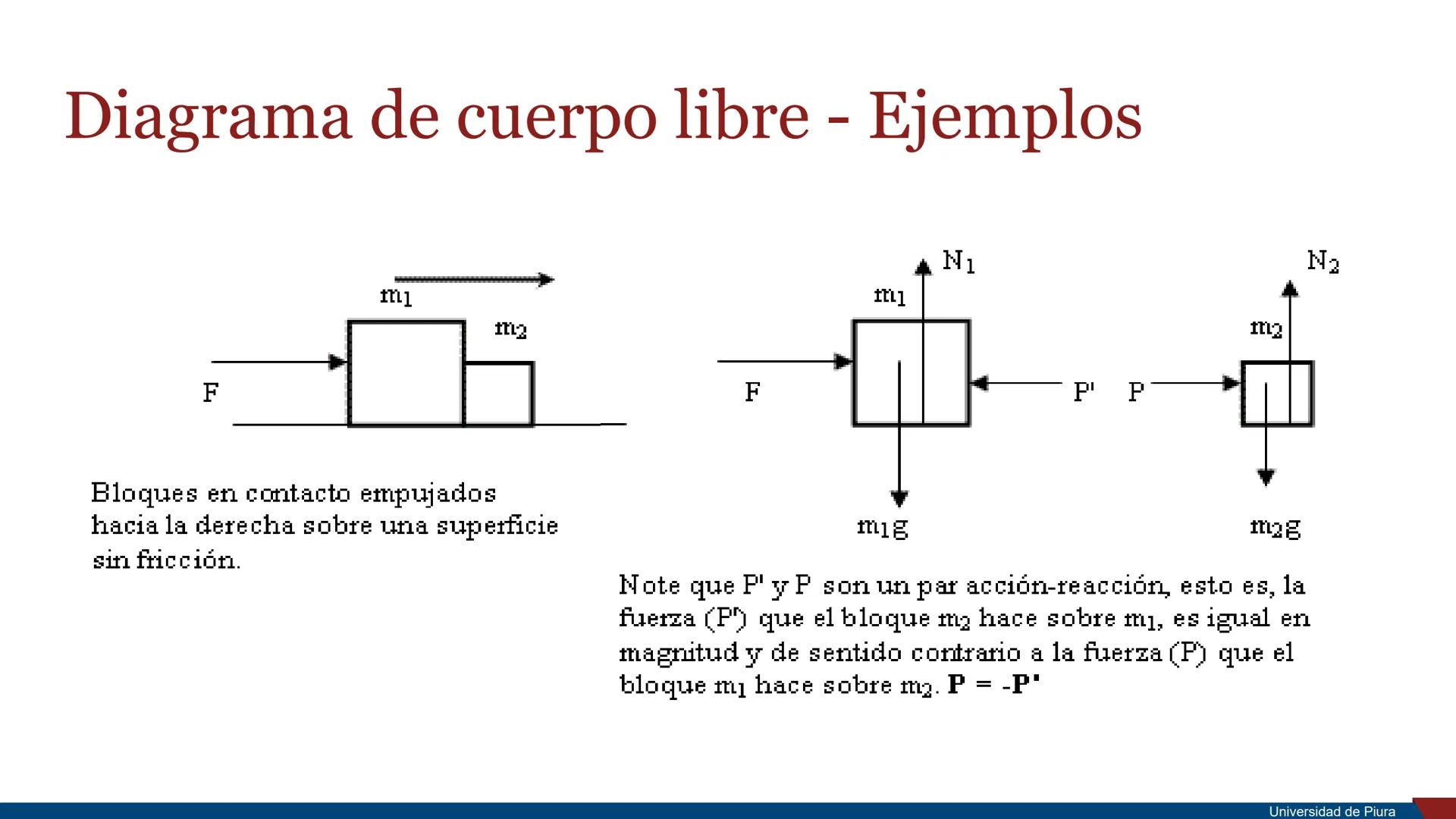

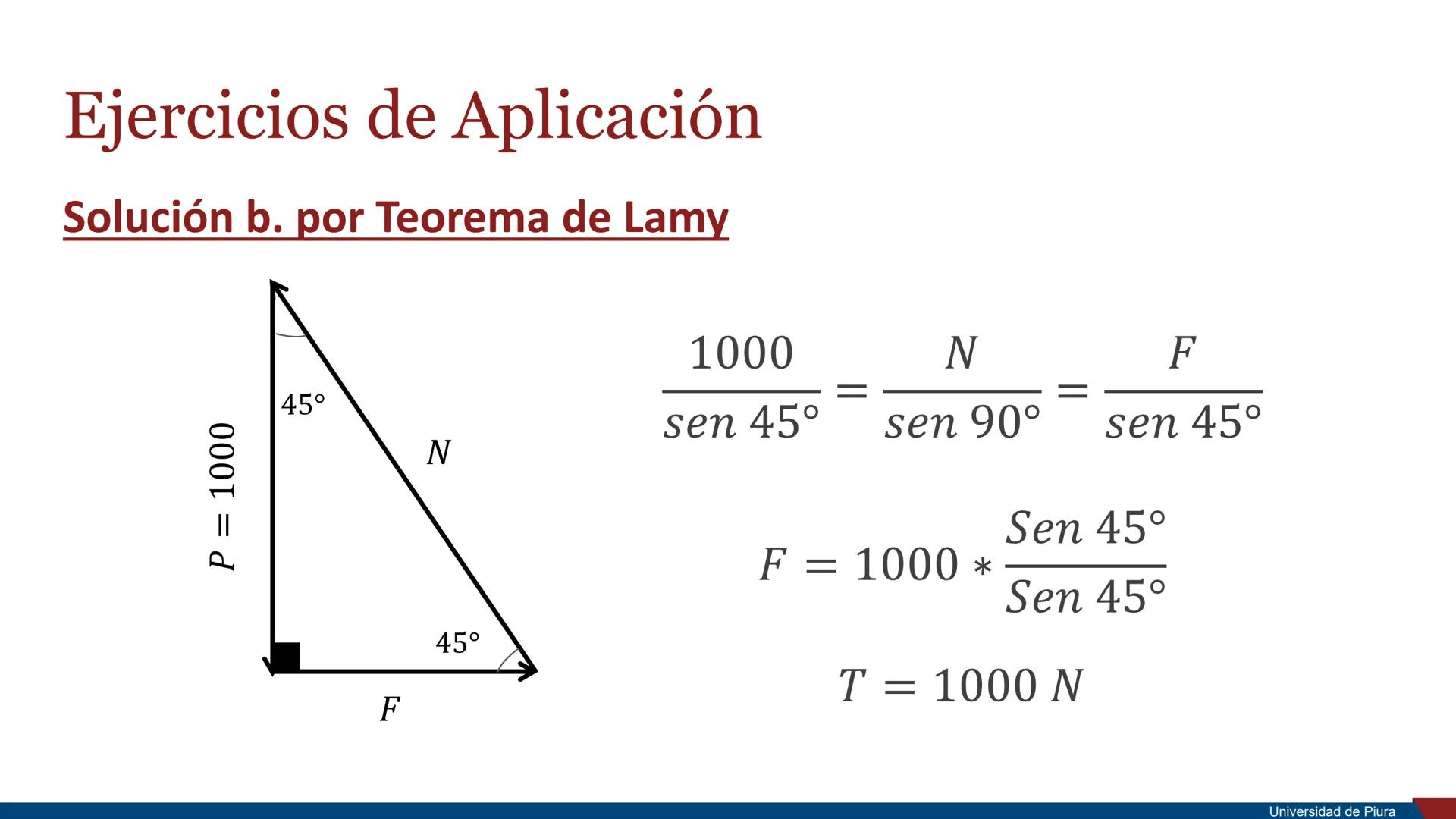

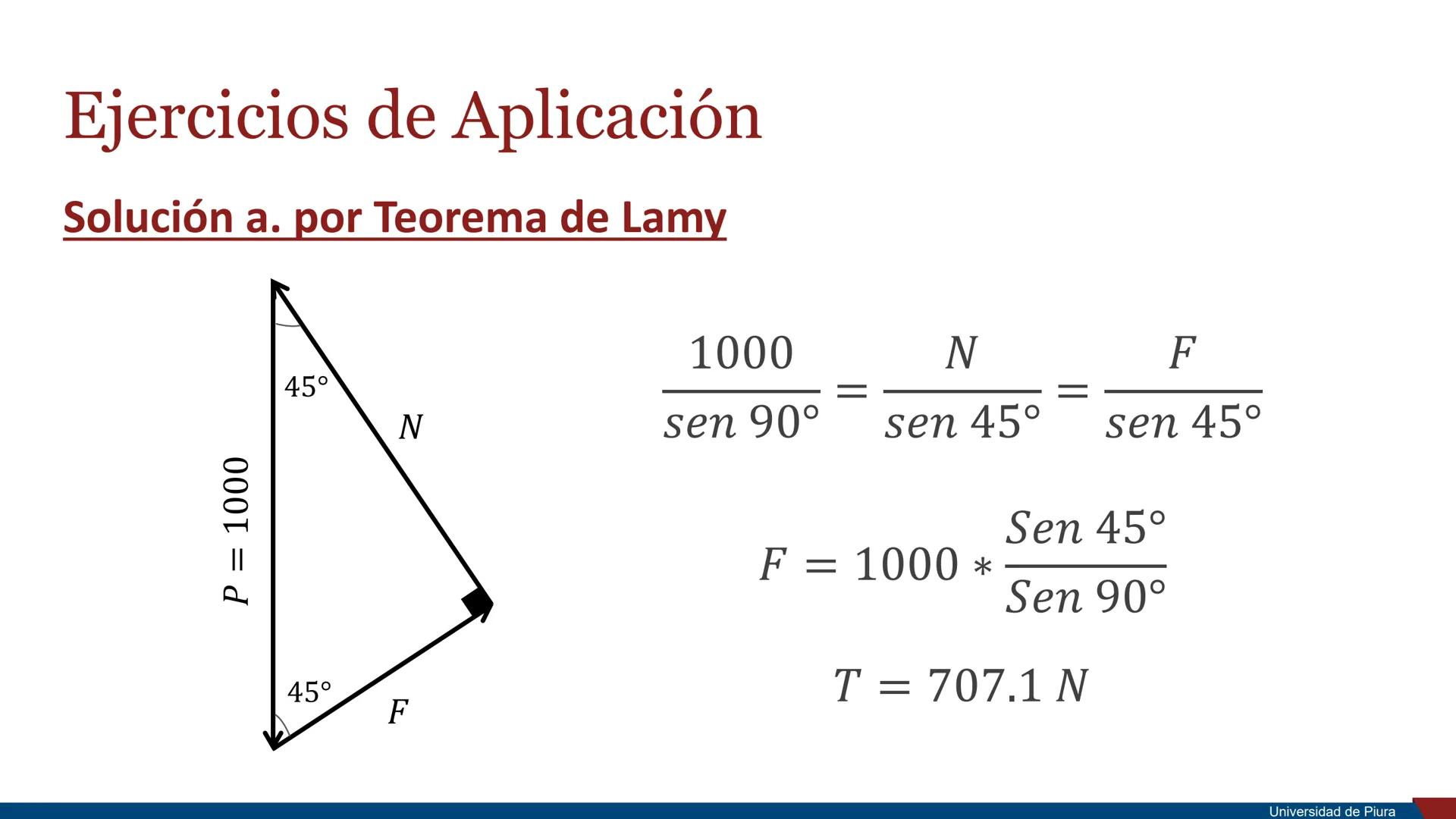

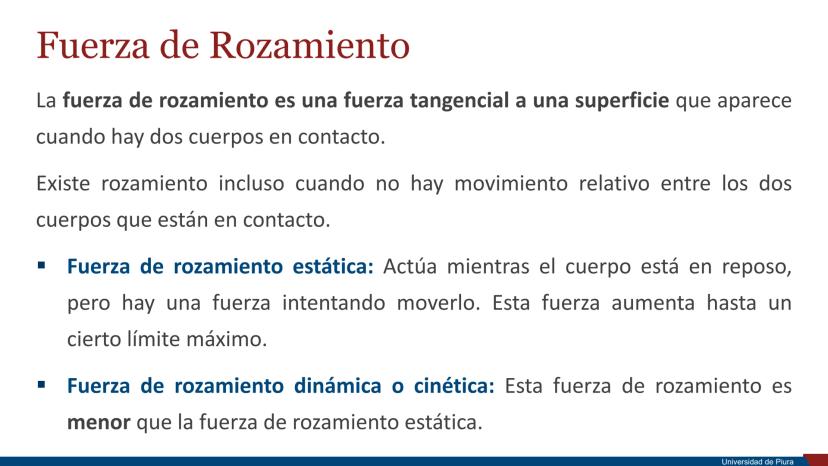

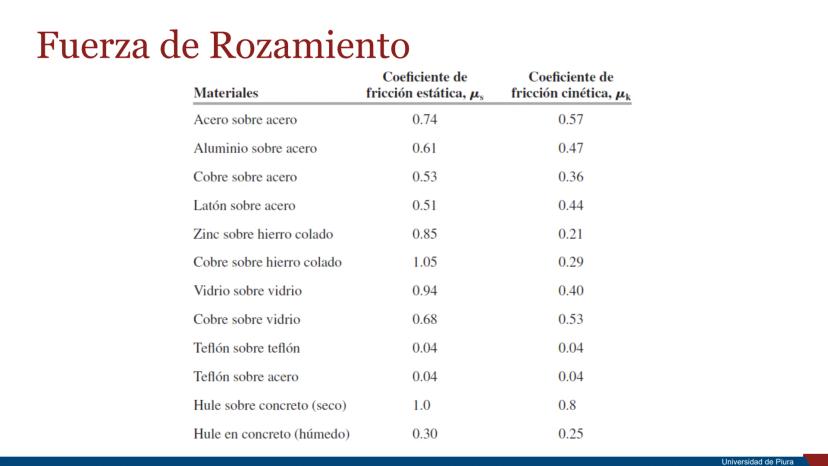

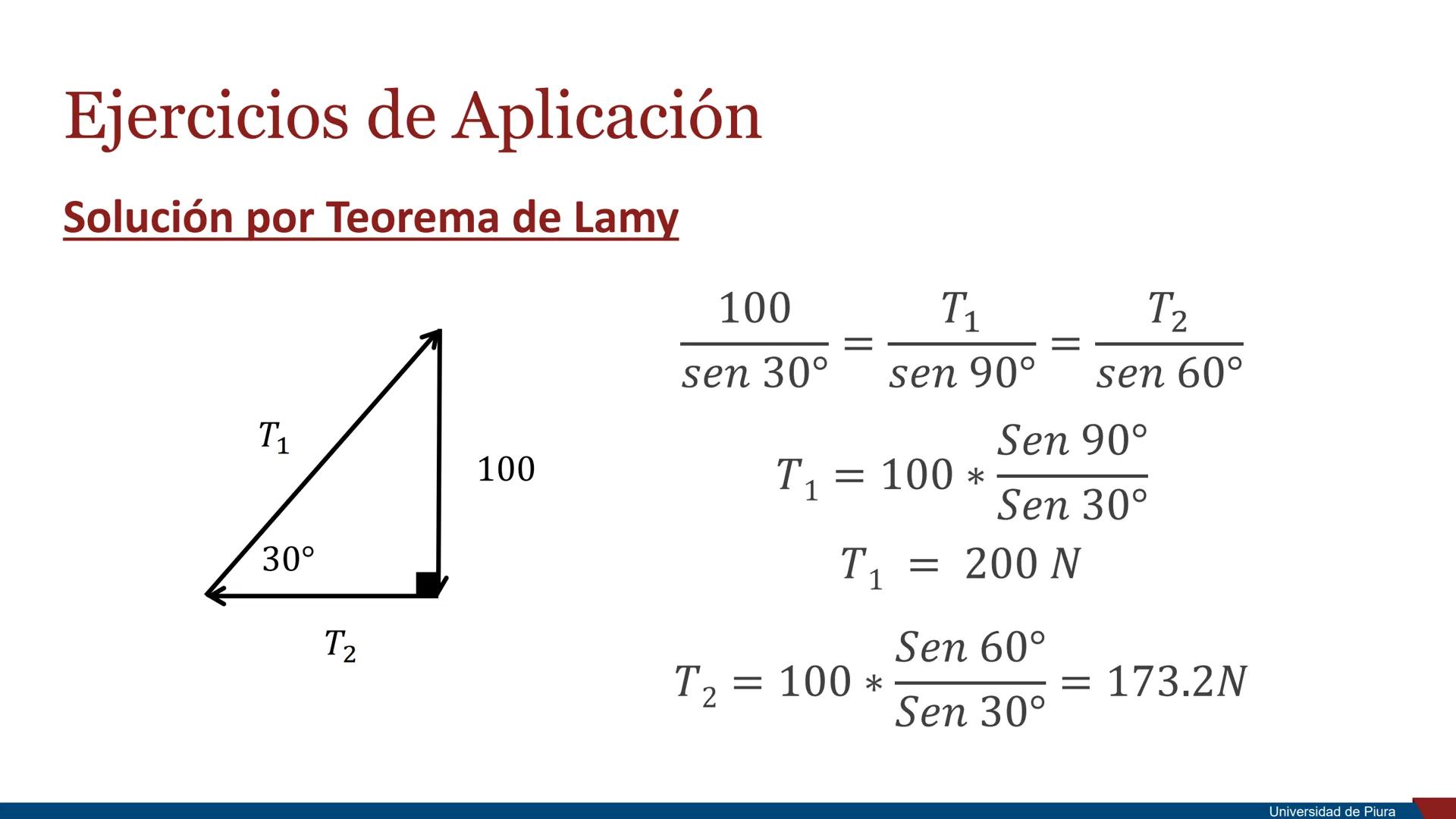

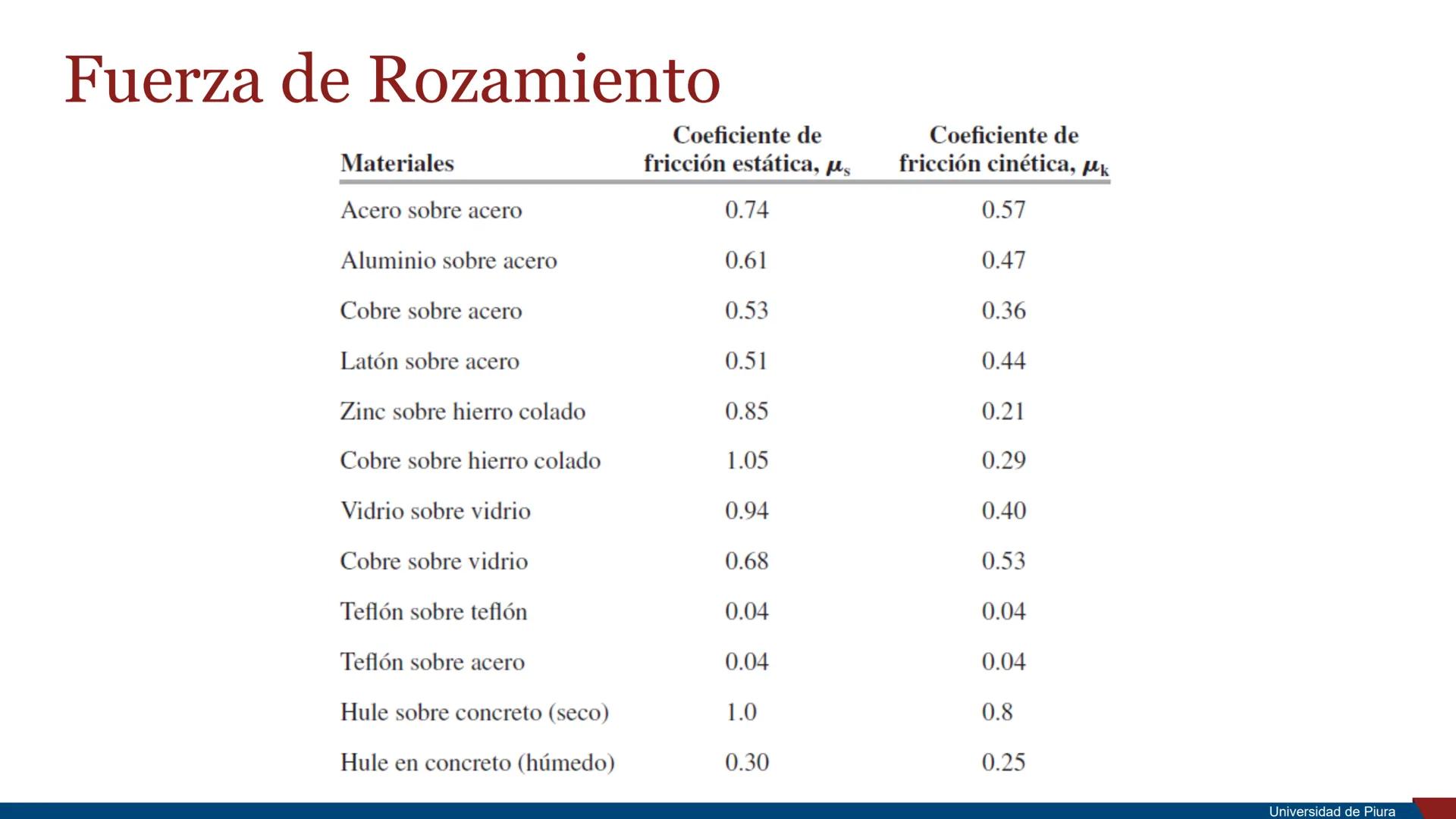

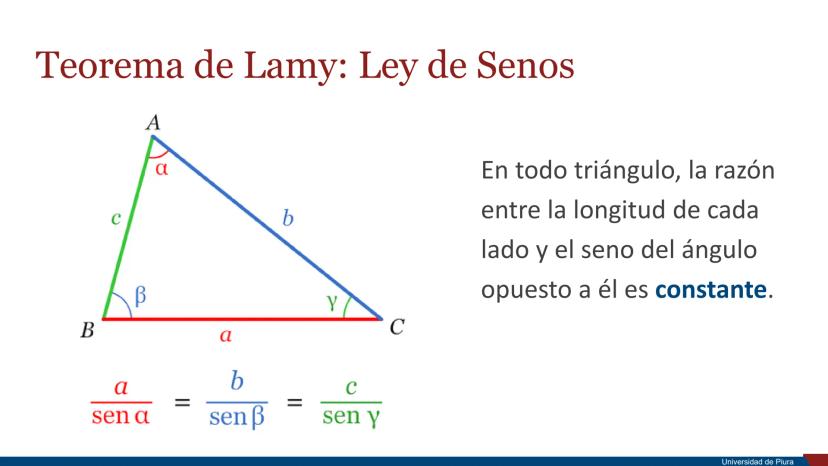

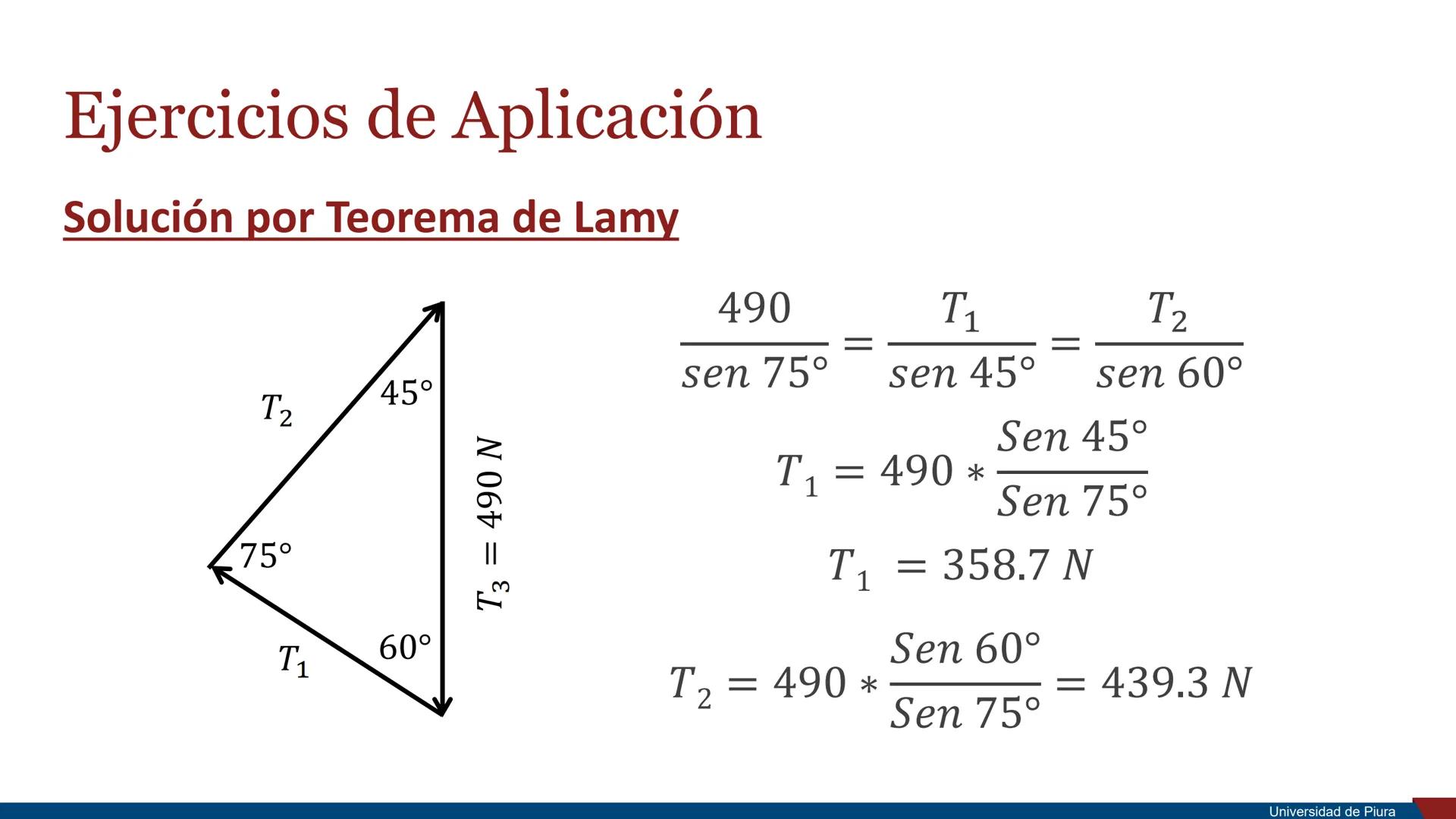

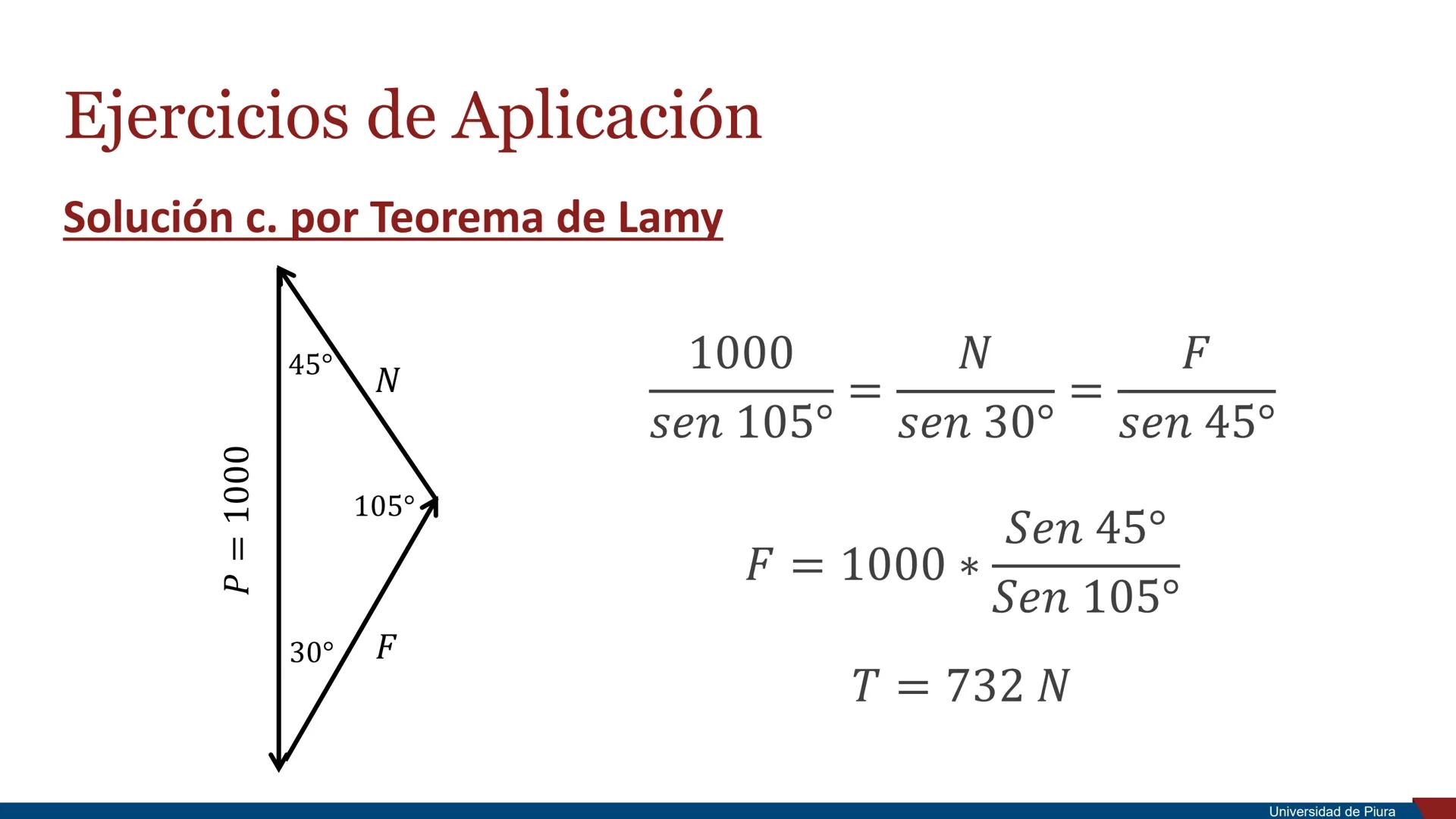

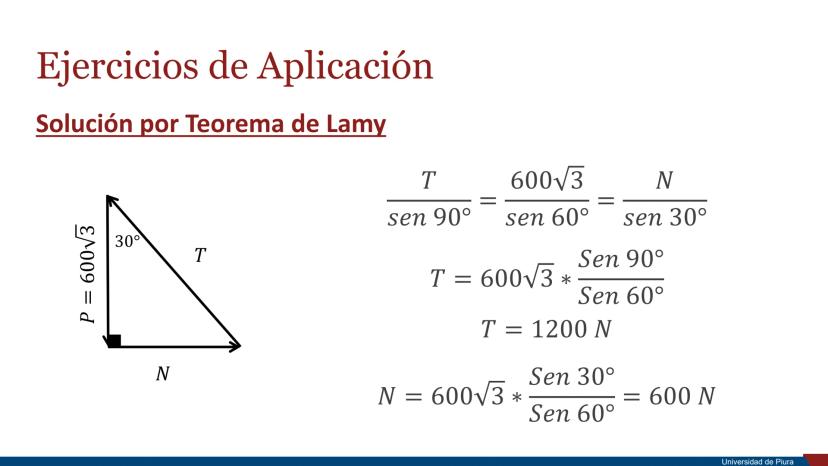

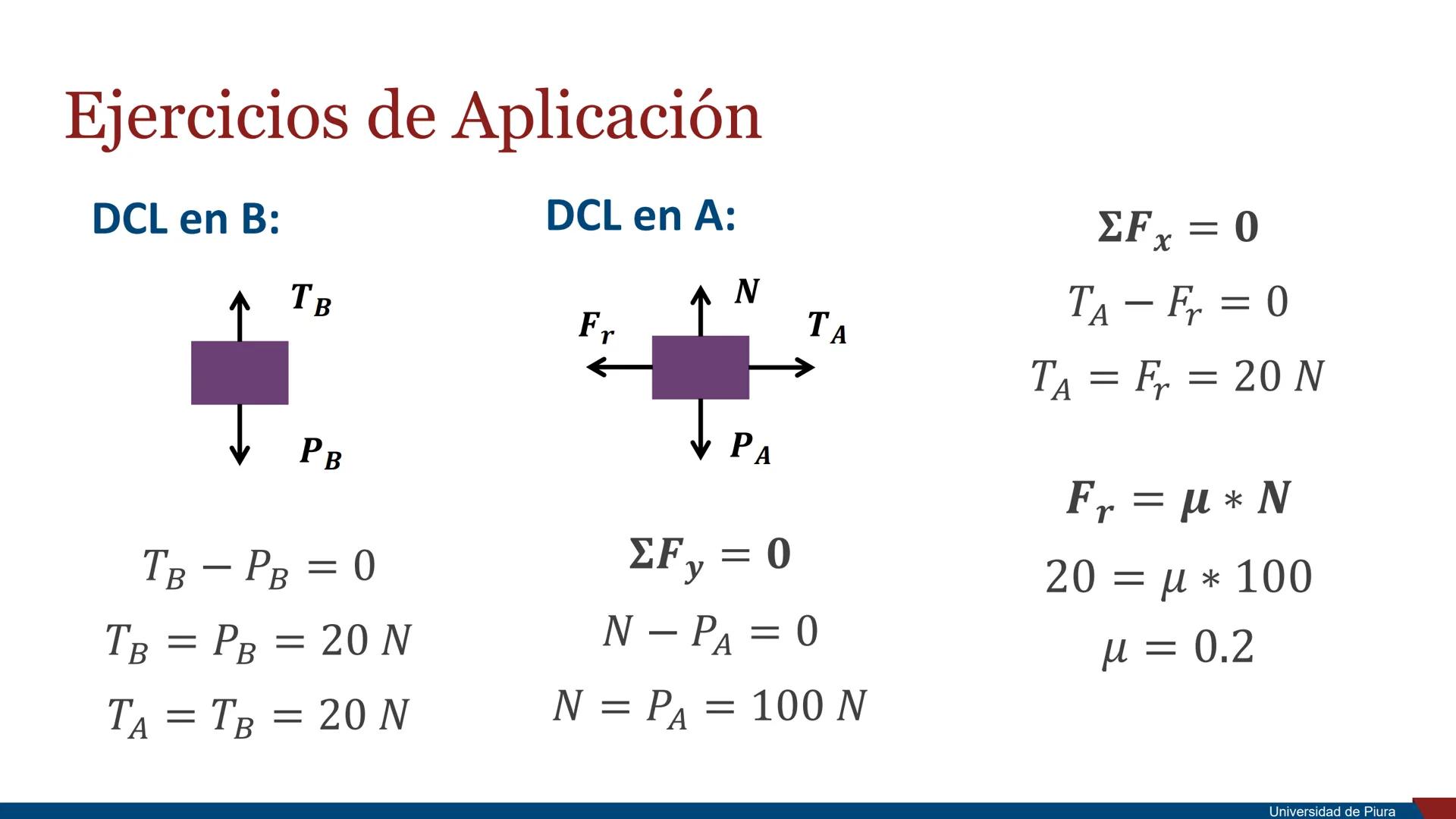

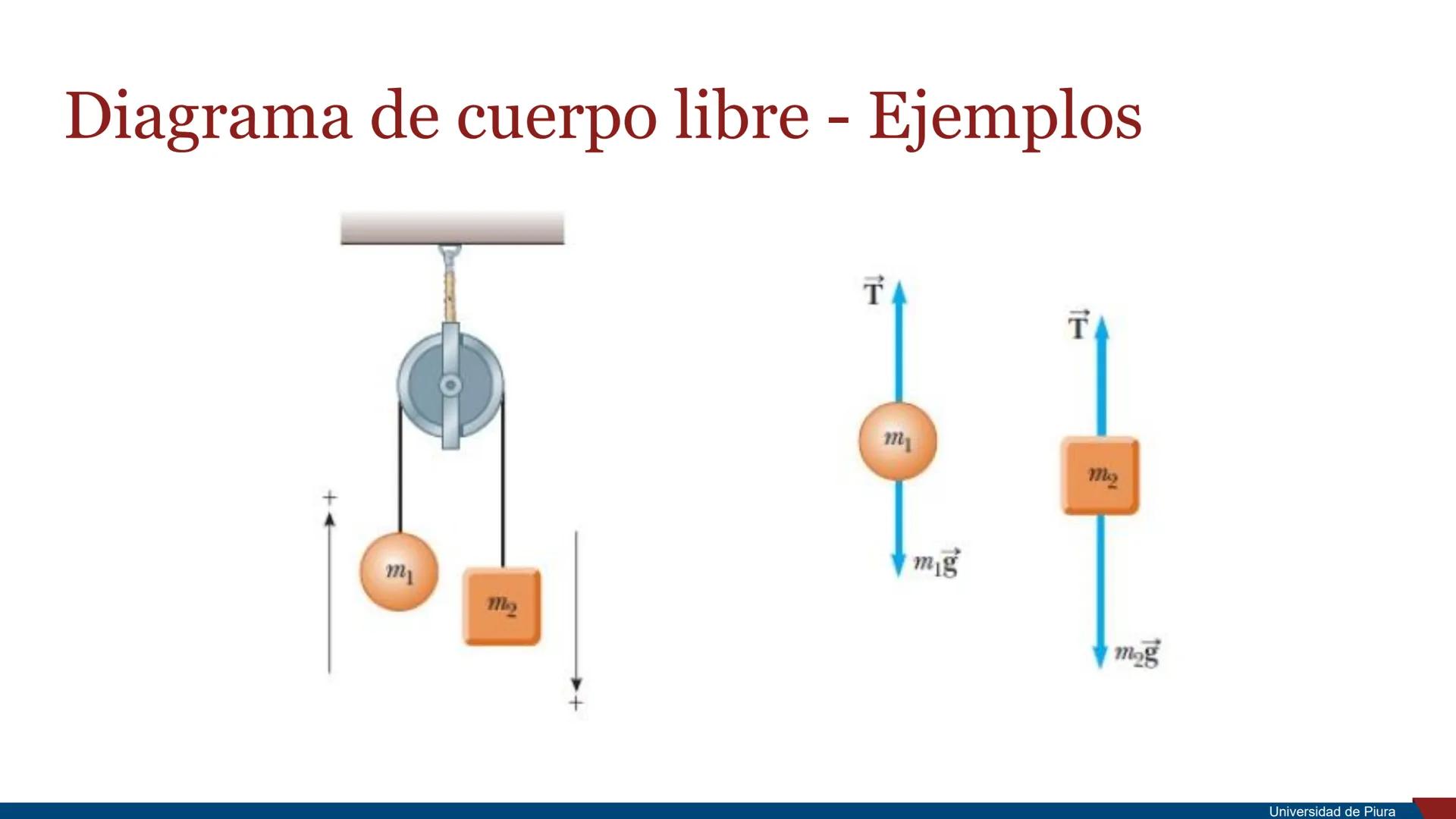

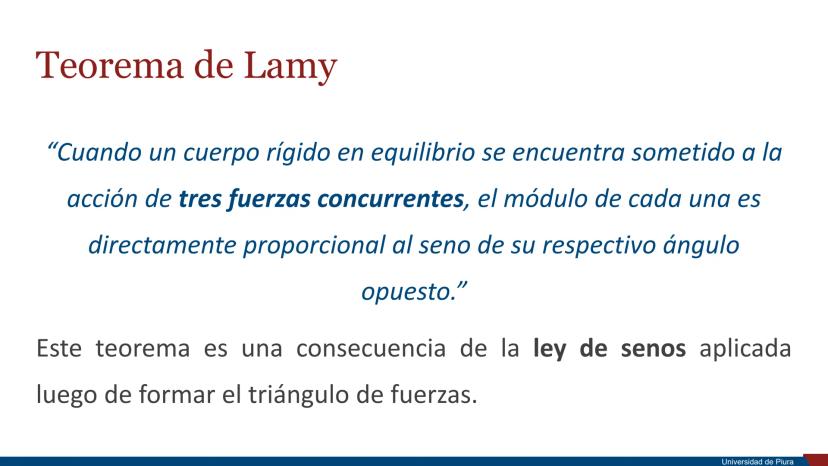

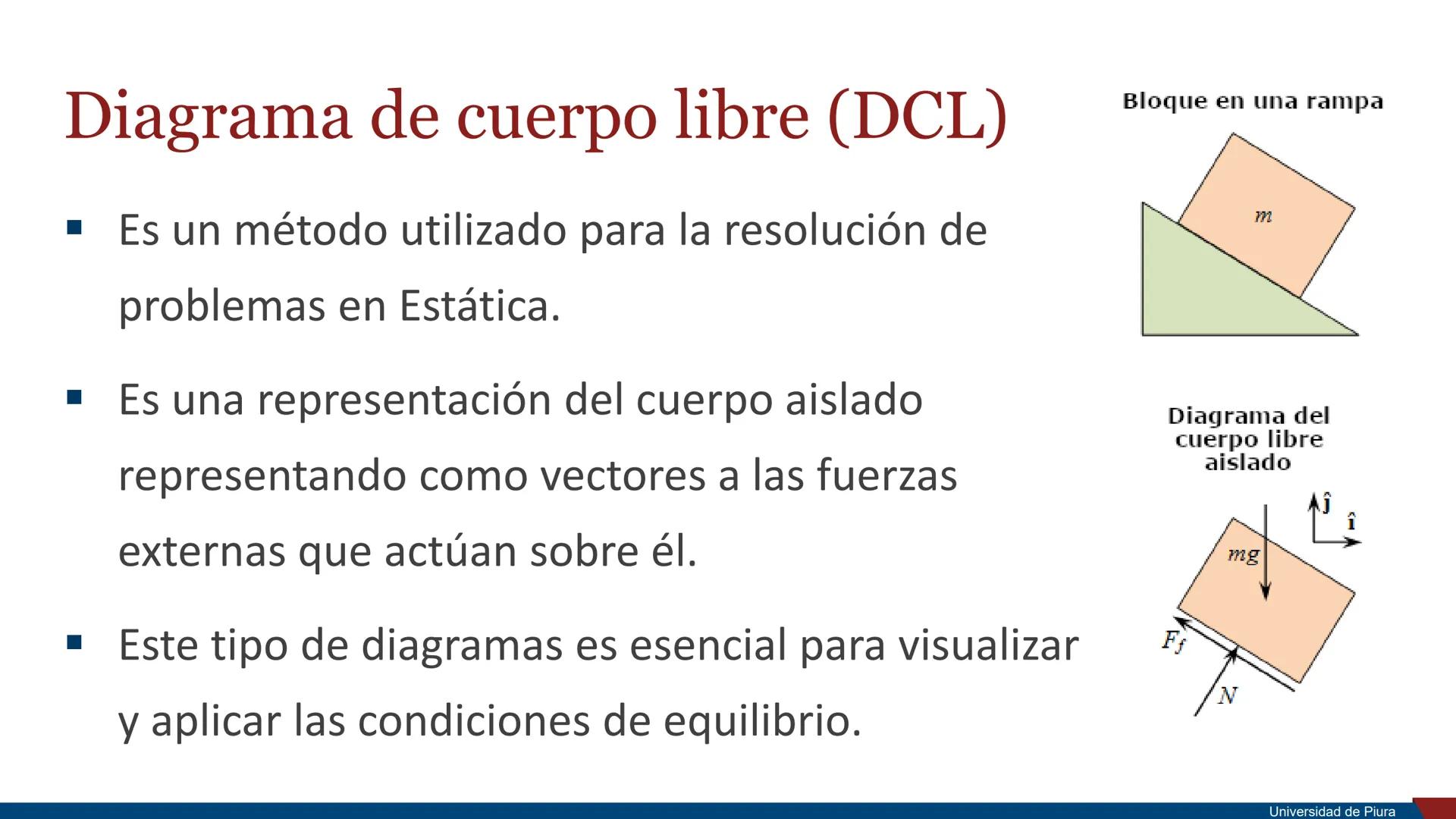

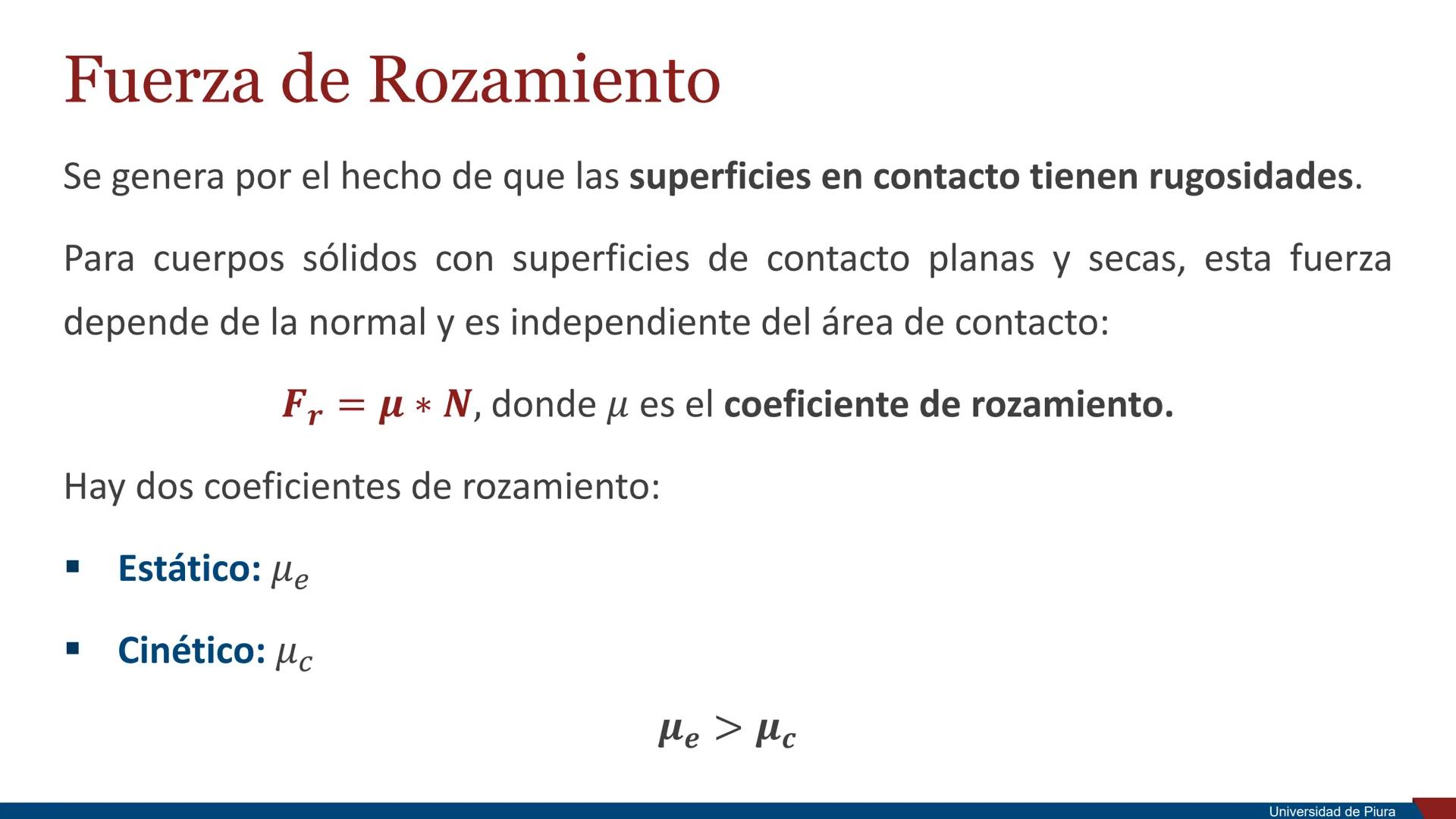

Los temas incluyen tipos de fuerza, diagramas de cuerpo libre, condiciones de equilibrio y fuerzas de rozamiento. También estudiarás el teorema de Lamy, que te ayuda a resolver problemas complejos de manera más sencilla.

💡 Tip: El capítulo 5.1 del libro Sears será tu mejor aliado para profundizar en estos conceptos.

Fundamentos de la Mecánica

La mecánica es tu herramienta para entender cómo y por qué se mueven (o no se mueven) las cosas. Se divide en tres ramas súper útiles que dominarás.

La estática estudia el equilibrio - cuando las fuerzas se anulan y nada se mueve. La cinemática se enfoca en describir el movimiento sin preguntarse por qué ocurre. La dinámica va más profundo y analiza las fuerzas que causan el movimiento.

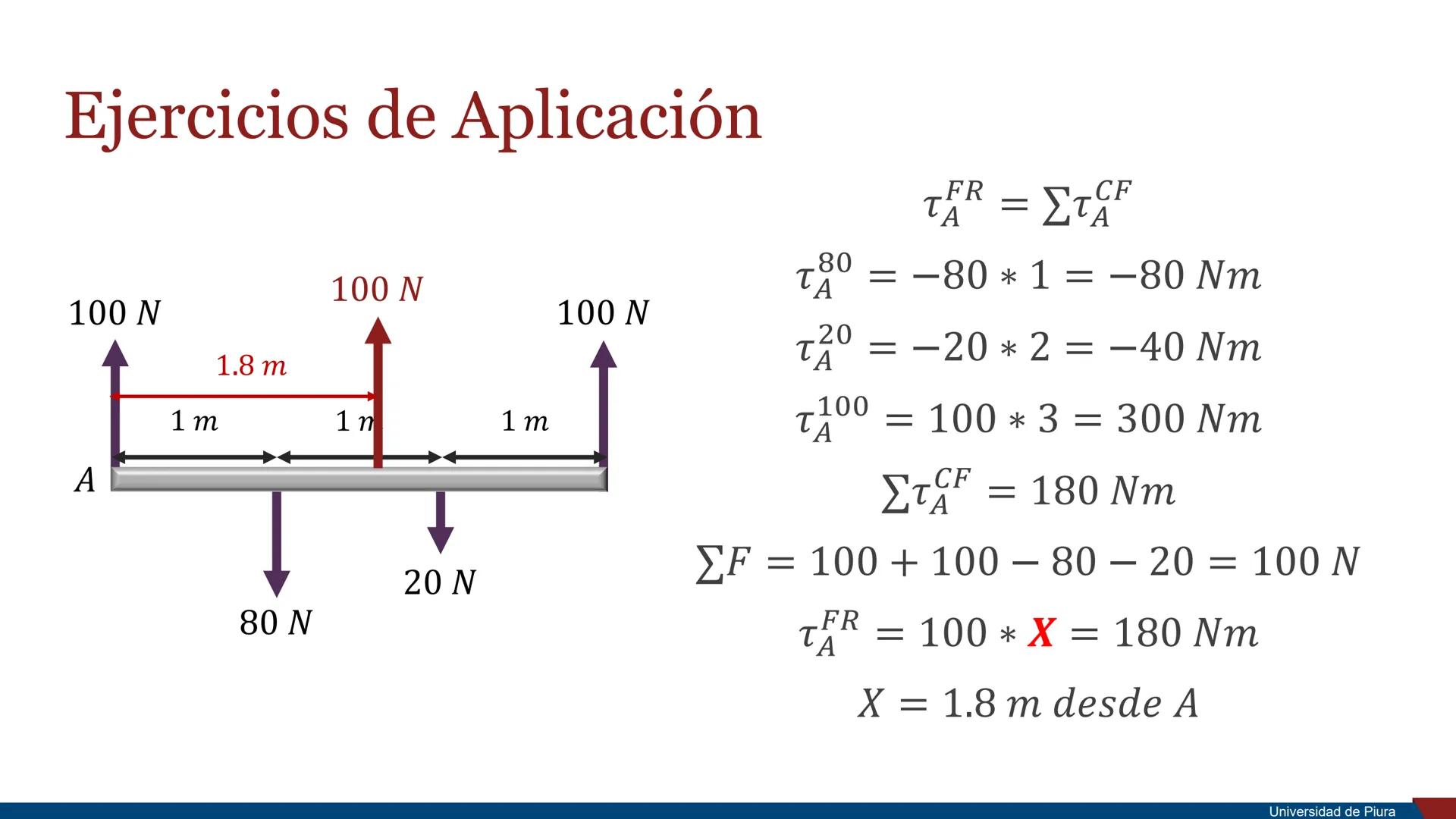

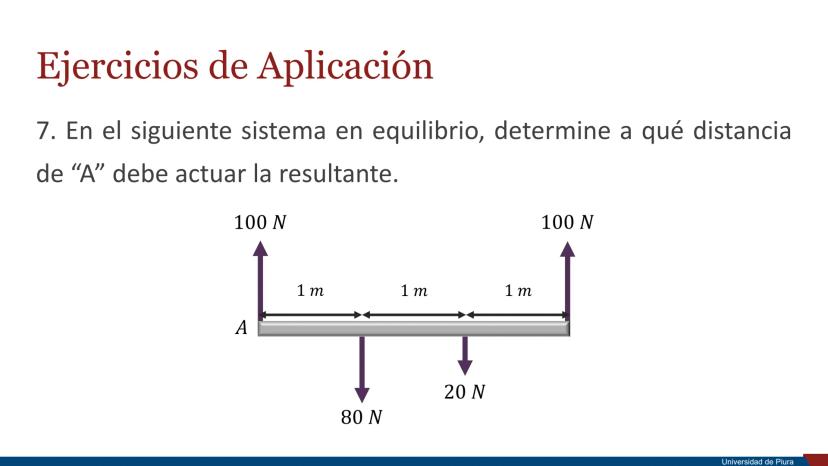

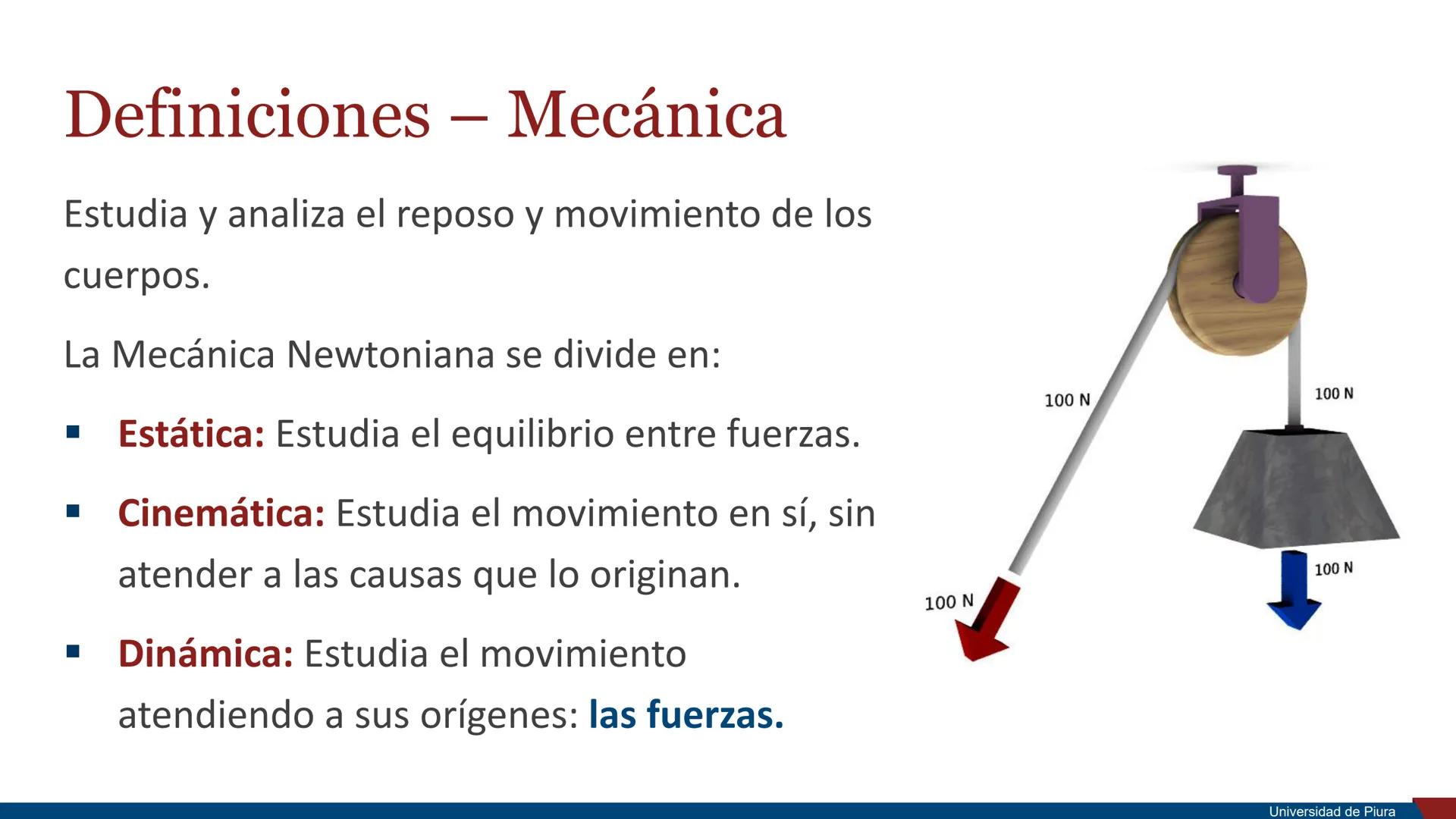

Imagínate las fuerzas de 100 N en el diagrama: cuando están perfectamente balanceadas, tienes equilibrio estático. ¡Ese balance es lo que mantiene los edificios en pie!

💡 Recuerda: En estática, todo se reduce a que las fuerzas se cancelen perfectamente entre sí.

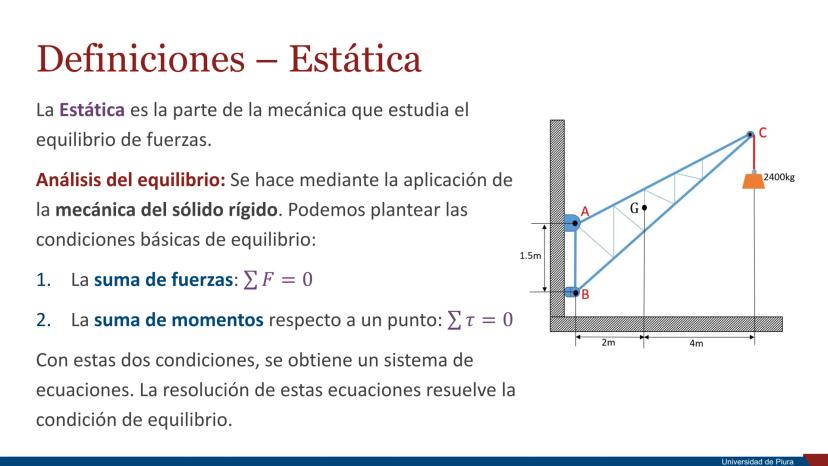

Principios de la Estática

La estática te da las herramientas para resolver cualquier problema de equilibrio. Solo necesitas aplicar dos condiciones súper claras que nunca fallan.

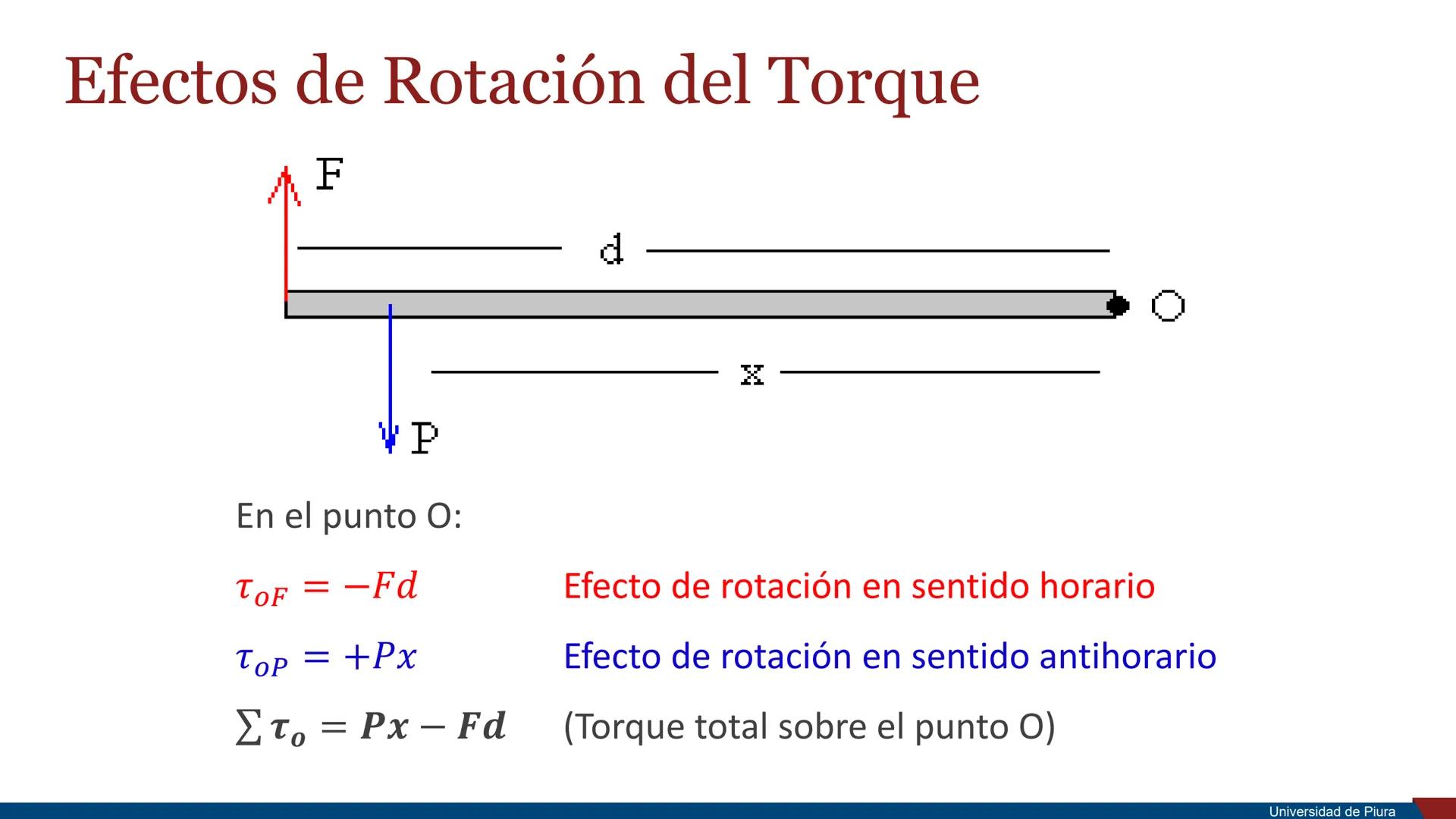

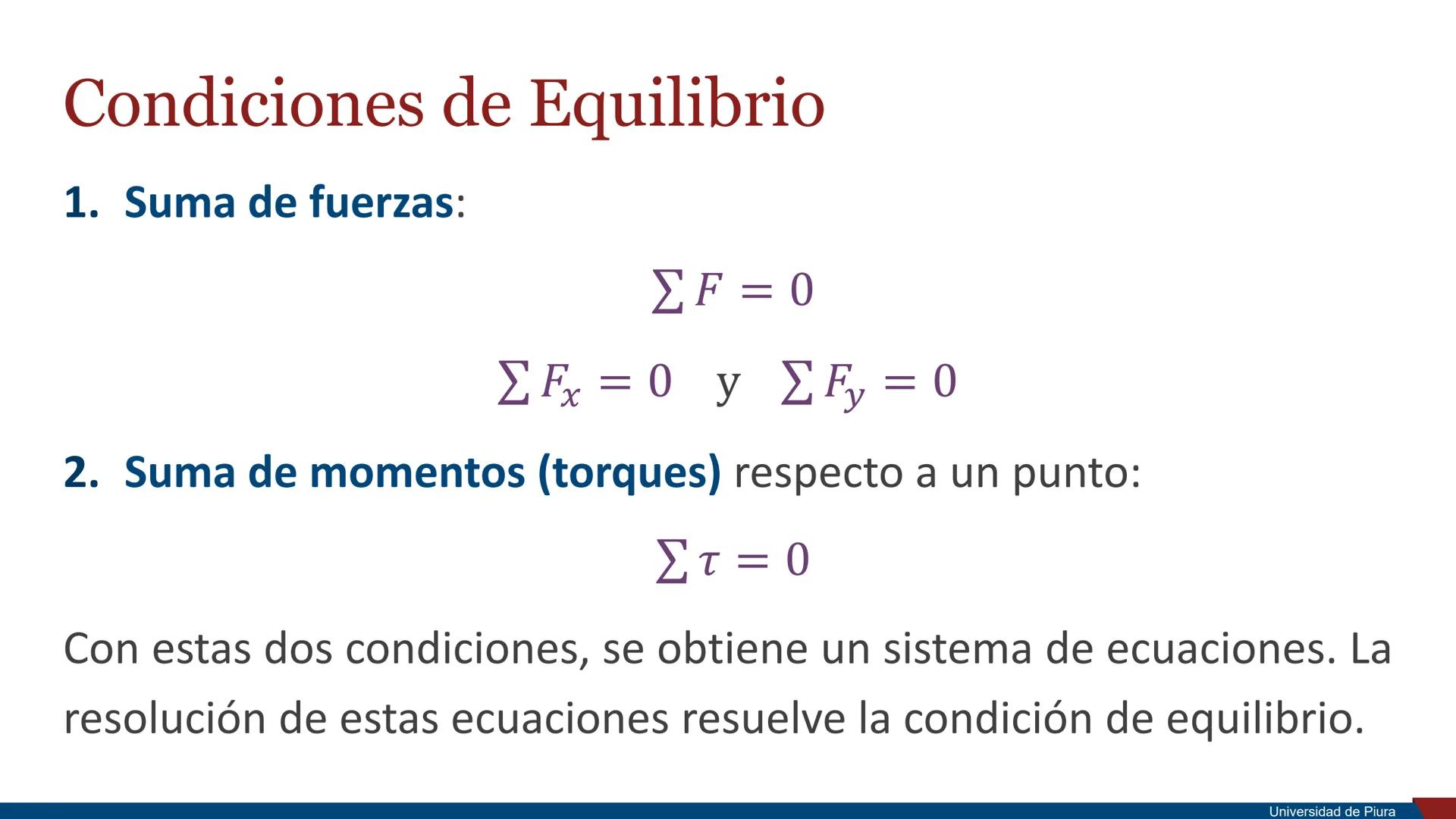

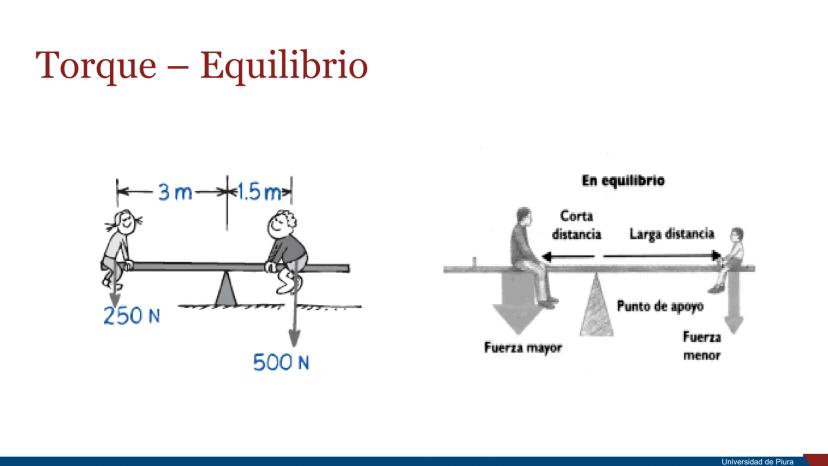

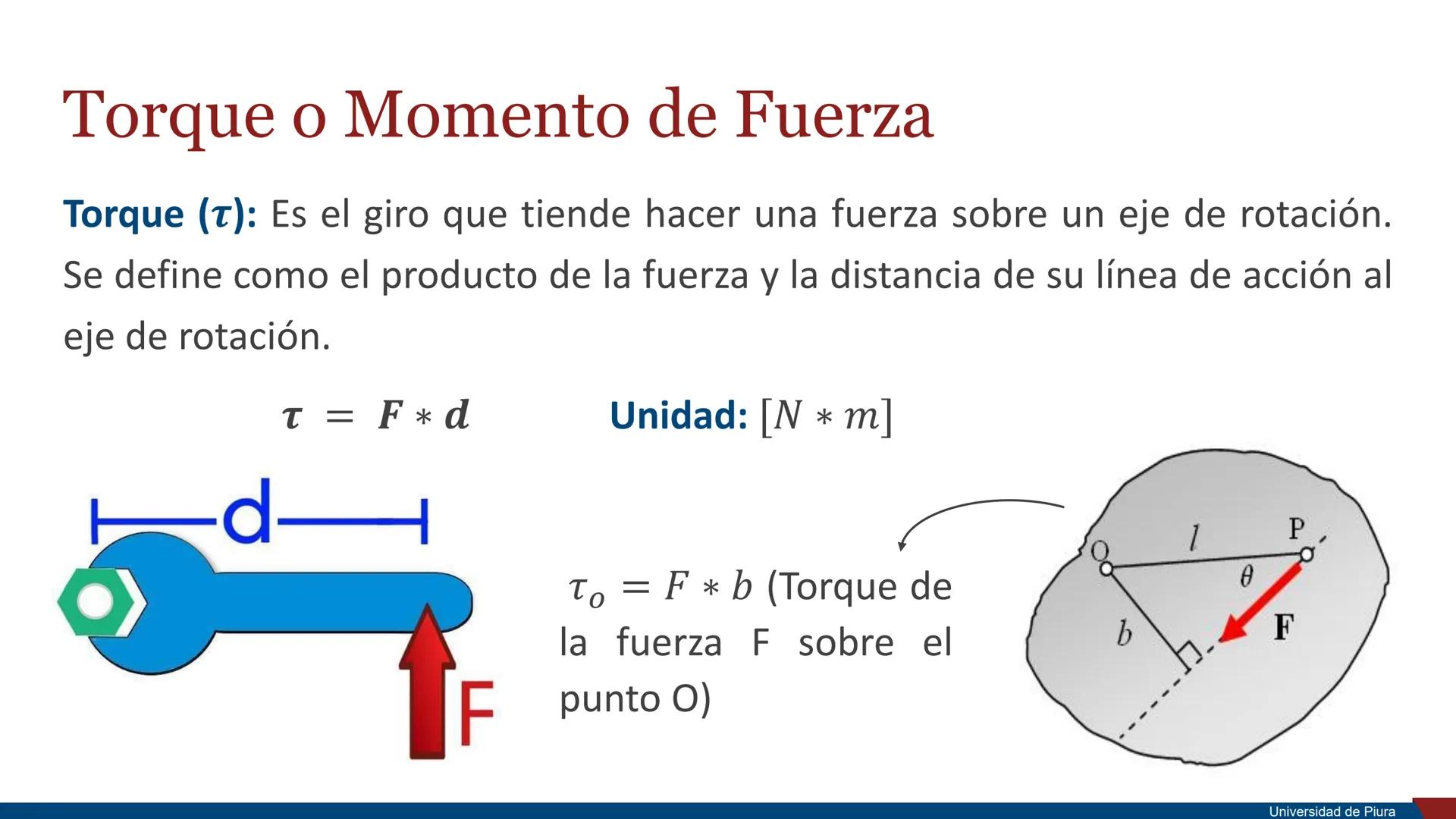

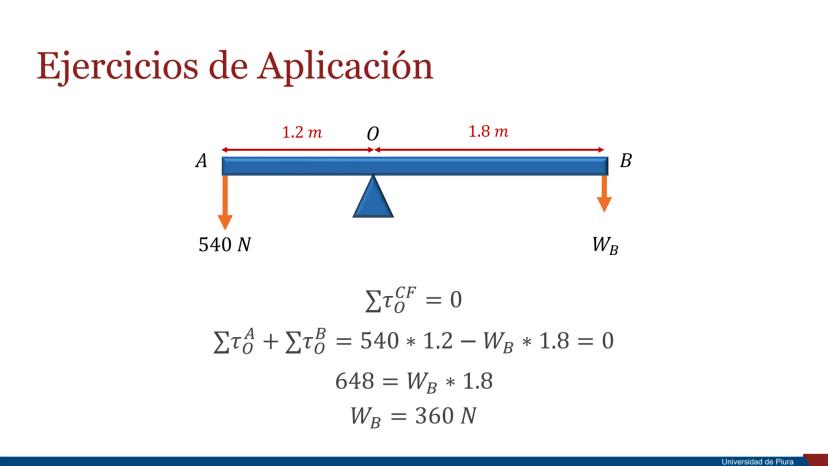

Primera condición: La suma de fuerzas debe ser cero $∑F = 0$. Segunda condición: La suma de momentos respecto a cualquier punto debe ser cero $∑τ = 0$. Con estas dos ecuaciones puedes resolver prácticamente cualquier estructura.

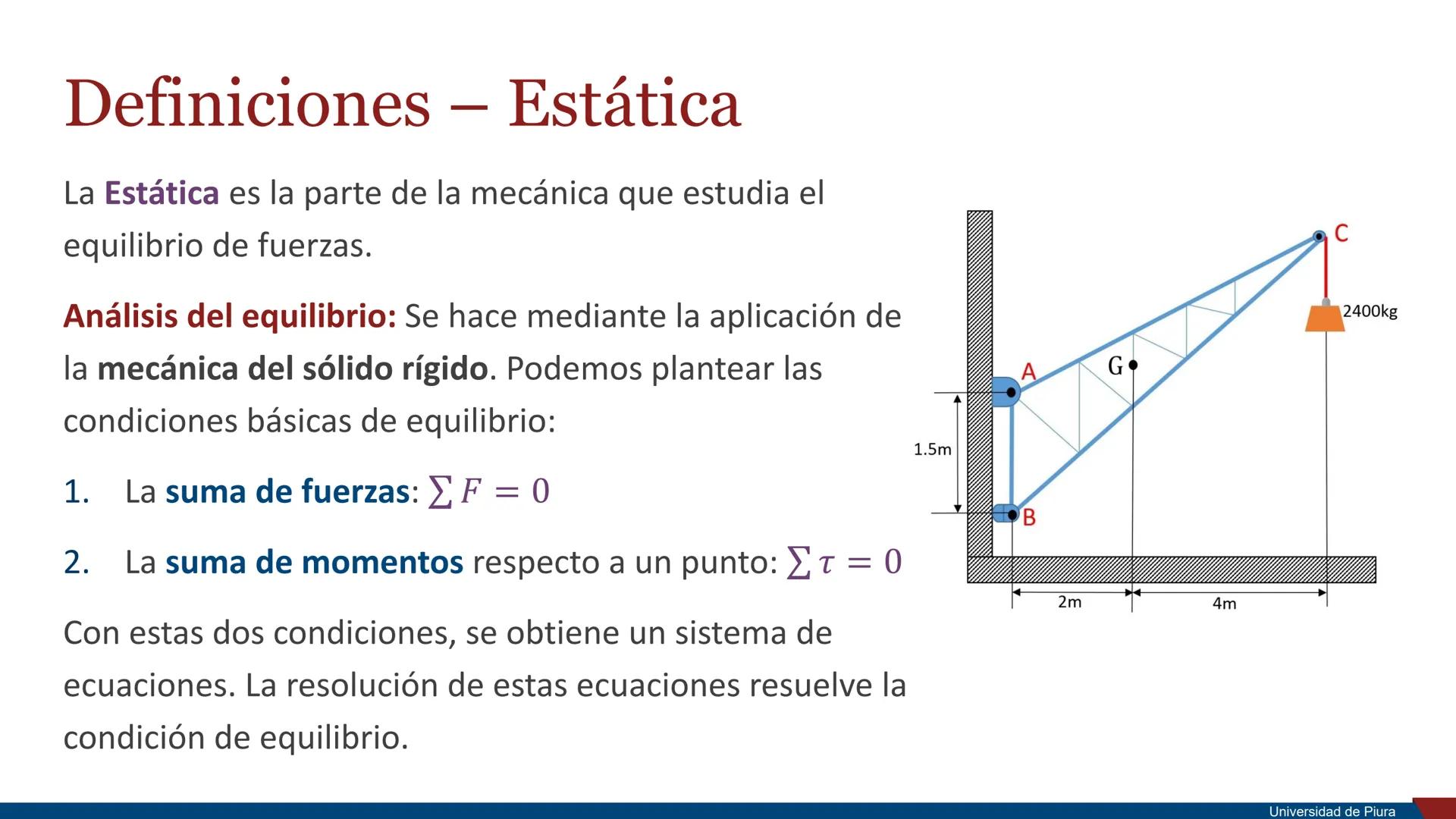

El ejemplo muestra una viga con una carga de 2400 kg - usando estas condiciones, puedes calcular todas las reacciones en los apoyos A y B. ¡Es como resolver un rompecabezas matemático!

💡 Estrategia: Siempre empieza identificando todas las fuerzas antes de aplicar las ecuaciones de equilibrio.

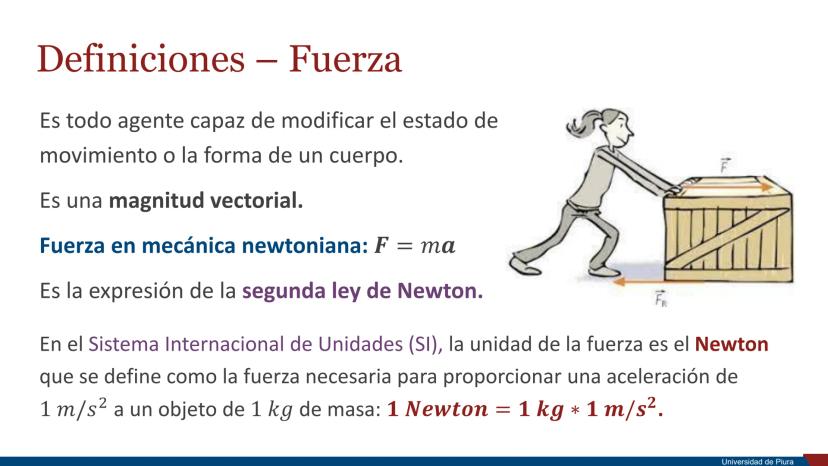

Concepto de Fuerza

Una fuerza es cualquier cosa que puede cambiar el movimiento de un objeto o deformarlo. Es un vector, así que tiene magnitud, dirección y sentido - todos importan igual.

La famosa ecuación F = ma (segunda ley de Newton) te dice que la fuerza es propproporcional a la masa y aceleración. En el Sistema Internacional, medimos la fuerza en Newtons (N).

Un Newton es la fuerza necesaria para acelerar 1 kg de masa a 1 m/s². Es una unidad perfecta para los cálculos de ingeniería porque conecta directamente masa, aceleración y fuerza.

💡 Dato curioso: Un Newton es aproximadamente el peso de una manzana pequeña en tus manos.

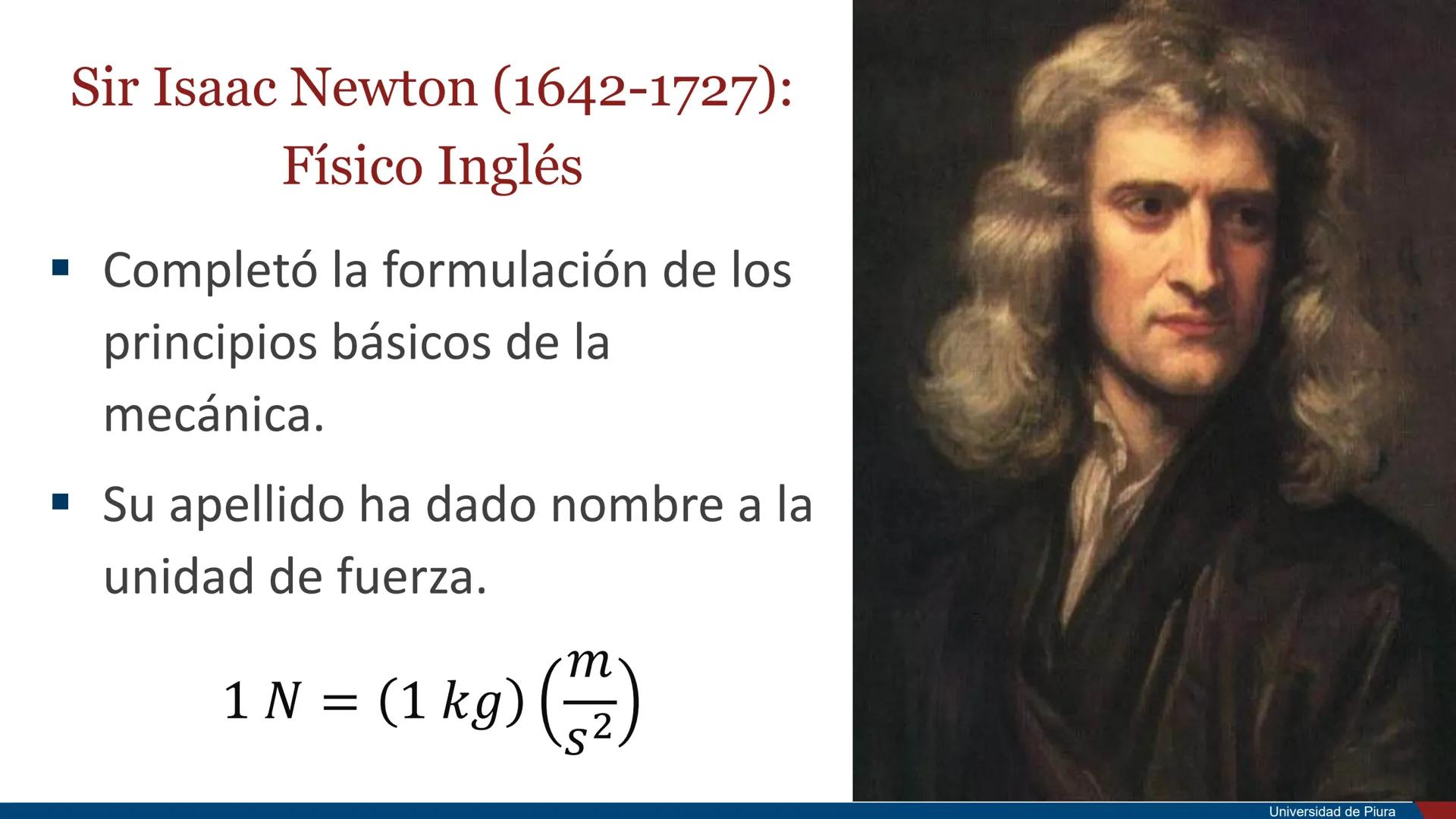

Isaac Newton y su Legado

Sir Isaac Newton $1642-1727$ fue el genio inglés que nos dio las leyes fundamentales de la mecánica. Sin sus descubrimientos, la ingeniería moderna sería imposible.

Su apellido se volvió la unidad oficial de fuerza: 1 Newton = 1 kg⋅m/s². Esta definición conecta perfectamente masa, aceleración y fuerza en una sola ecuación elegante.

Newton completó la formulación de los principios básicos que usas hoy para resolver problemas de estática. ¡Sus ideas de hace 300 años siguen siendo la base de toda la ingeniería!

💡 Reflexión: Las leyes de Newton son tan fundamentales que las usas sin darte cuenta todos los días.

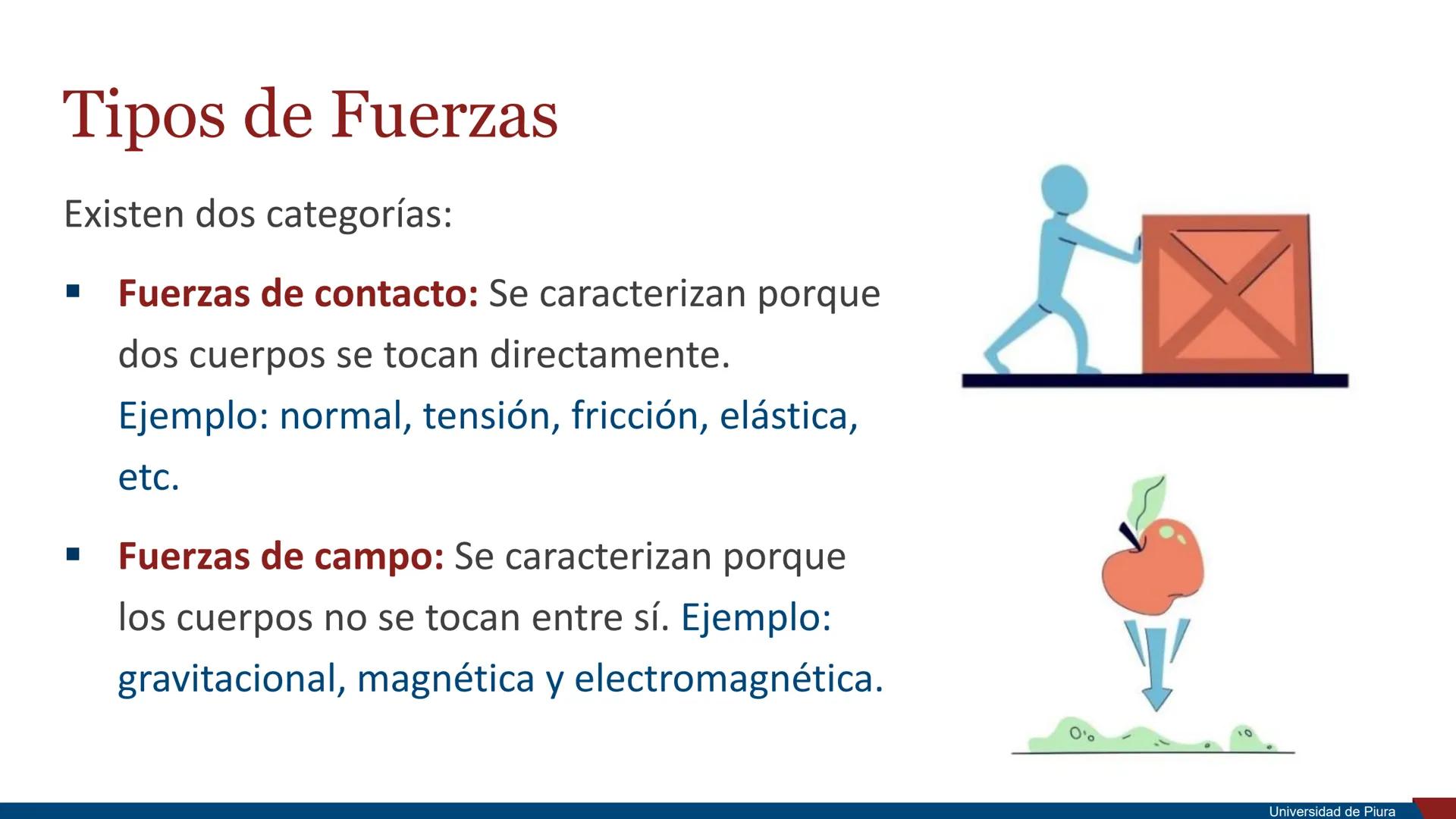

Clasificación de las Fuerzas

Las fuerzas se dividen en dos categorías principales que debes reconocer al instante. Esta clasificación te ayuda a entender cómo actúan en los problemas reales.

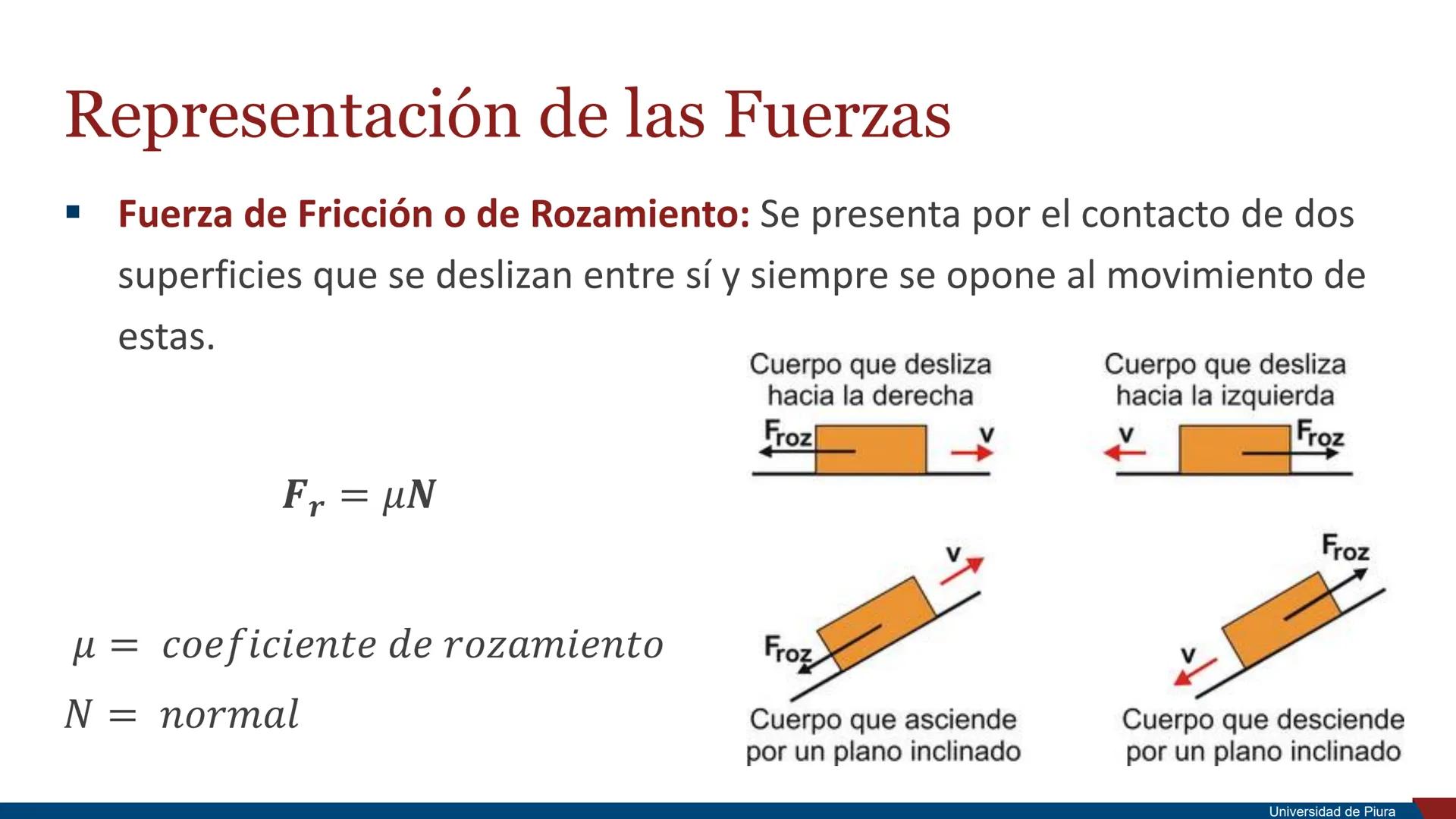

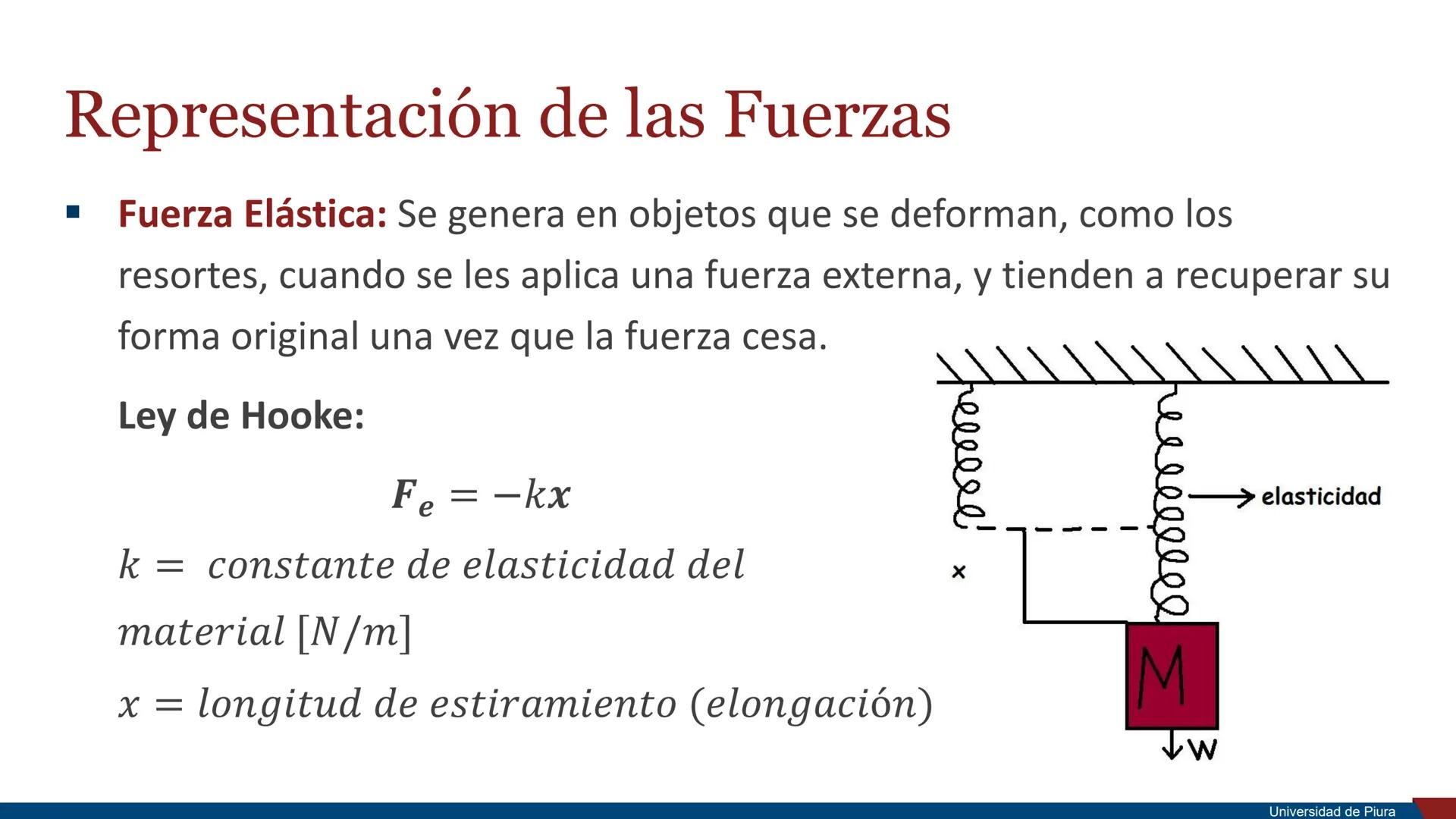

Las fuerzas de contacto requieren que dos objetos se toquen físicamente. Incluyen la fuerza normal, tensión, fricción y fuerza elástica - todas súper comunes en problemas de estática.

Las fuerzas de campo actúan a distancia sin contacto directo. La gravitacional es la más importante para ti, pero también existen las magnéticas y electromagnéticas.

💡 Tip práctico: En estática, trabajarás principalmente con fuerzas de contacto como peso, normal y tensión.

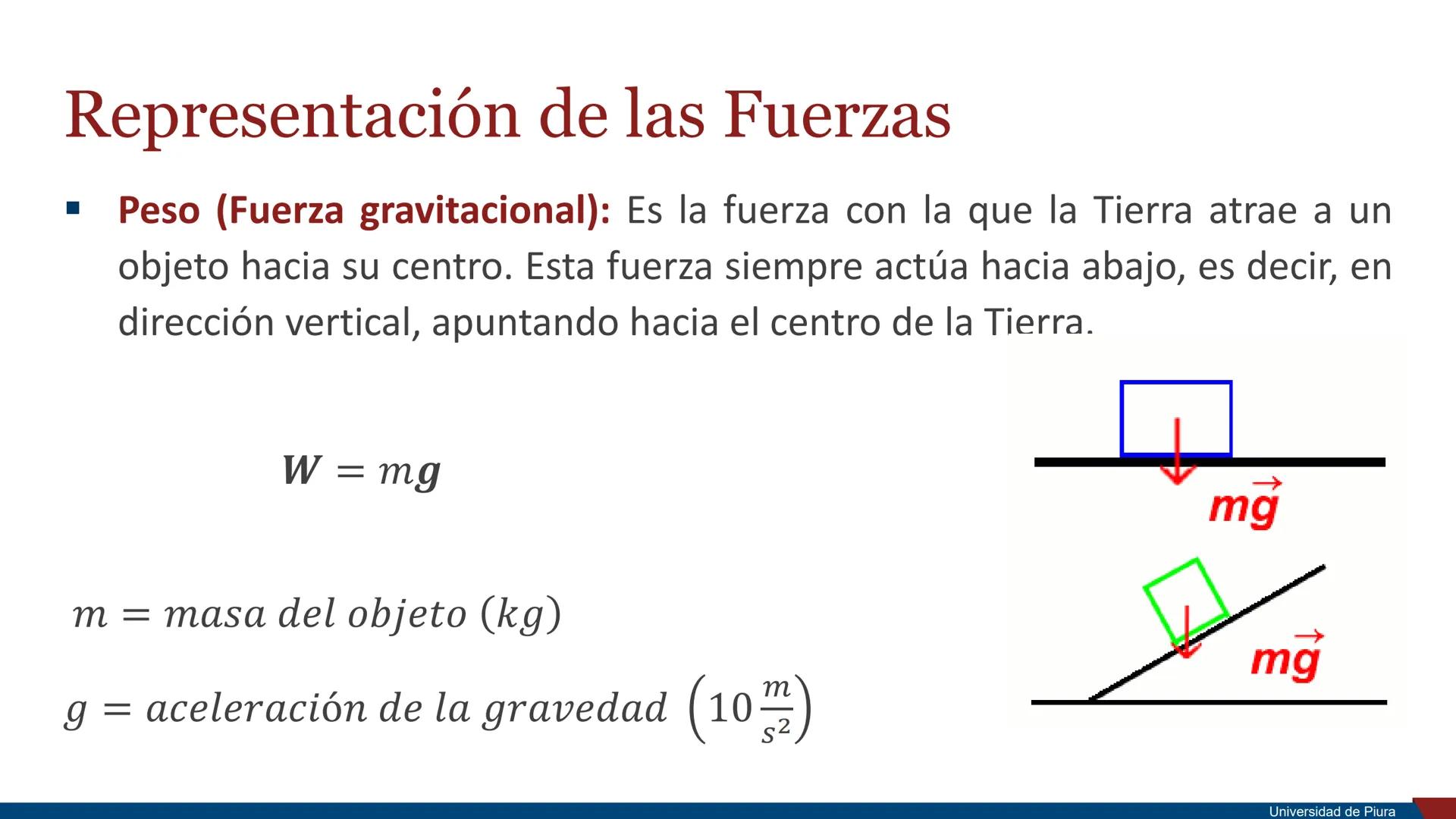

La Fuerza Peso

El peso es la fuerza gravitacional que la Tierra ejerce sobre cualquier objeto. Siempre apunta hacia el centro del planeta, o sea, hacia abajo en tus diagramas.

La ecuación W = mg es tu mejor amiga en estática. Donde m es la masa del objeto y g es la aceleración de gravedad (aproximadamente 10 m/s² para cálculos rápidos).

Es crucial entender que el peso es diferente de la masa. La masa es constante, pero el peso cambia según la gravedad del lugar donde estés.

💡 No confundas: Masa se mide en kg, peso se mide en Newtons (N).

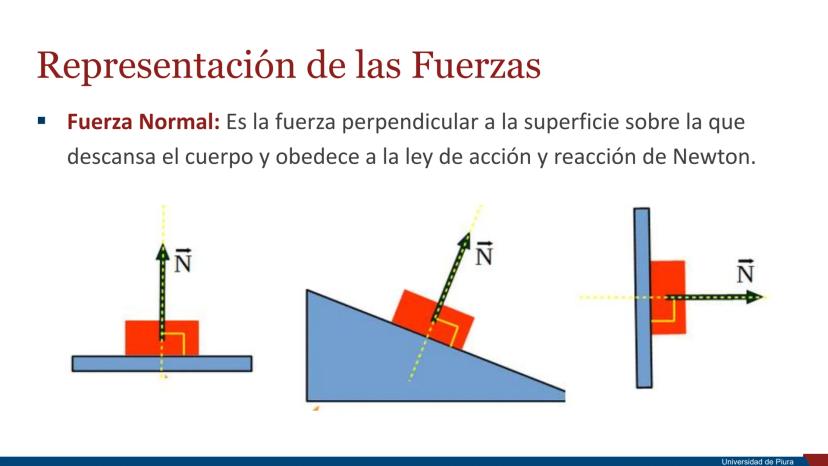

Fuerza Normal

La fuerza normal es la reacción perpendicular que ejerce una superficie sobre un objeto que la toca. Es la respuesta de la superficie para evitar que el objeto la atraviese.

Siempre actúa perpendicular (90°) a la superficie de contacto. Si la superficie está inclinada, la normal también se inclina manteniéndose perpendicular.

Esta fuerza obedece la tercera ley de Newton: por cada acción hay una reacción igual y opuesta. El objeto empuja la superficie hacia abajo, la superficie empuja el objeto hacia arriba.

💡 Visualiza: La normal es como la superficie "empujando de vuelta" al objeto para mantenerlo arriba.

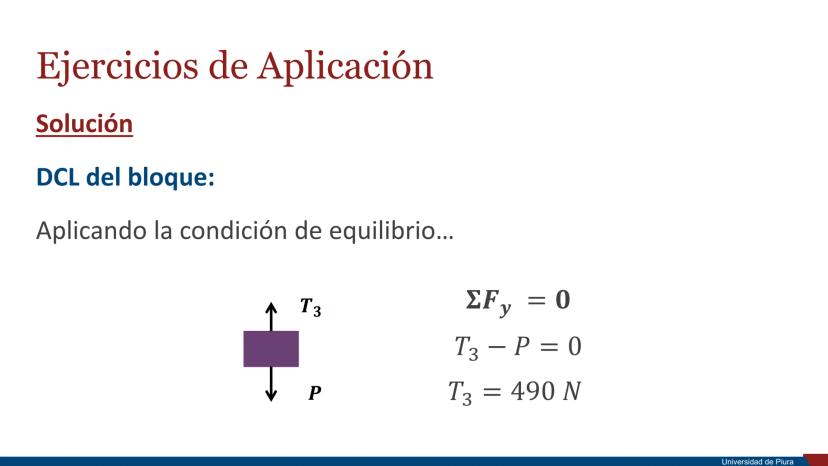

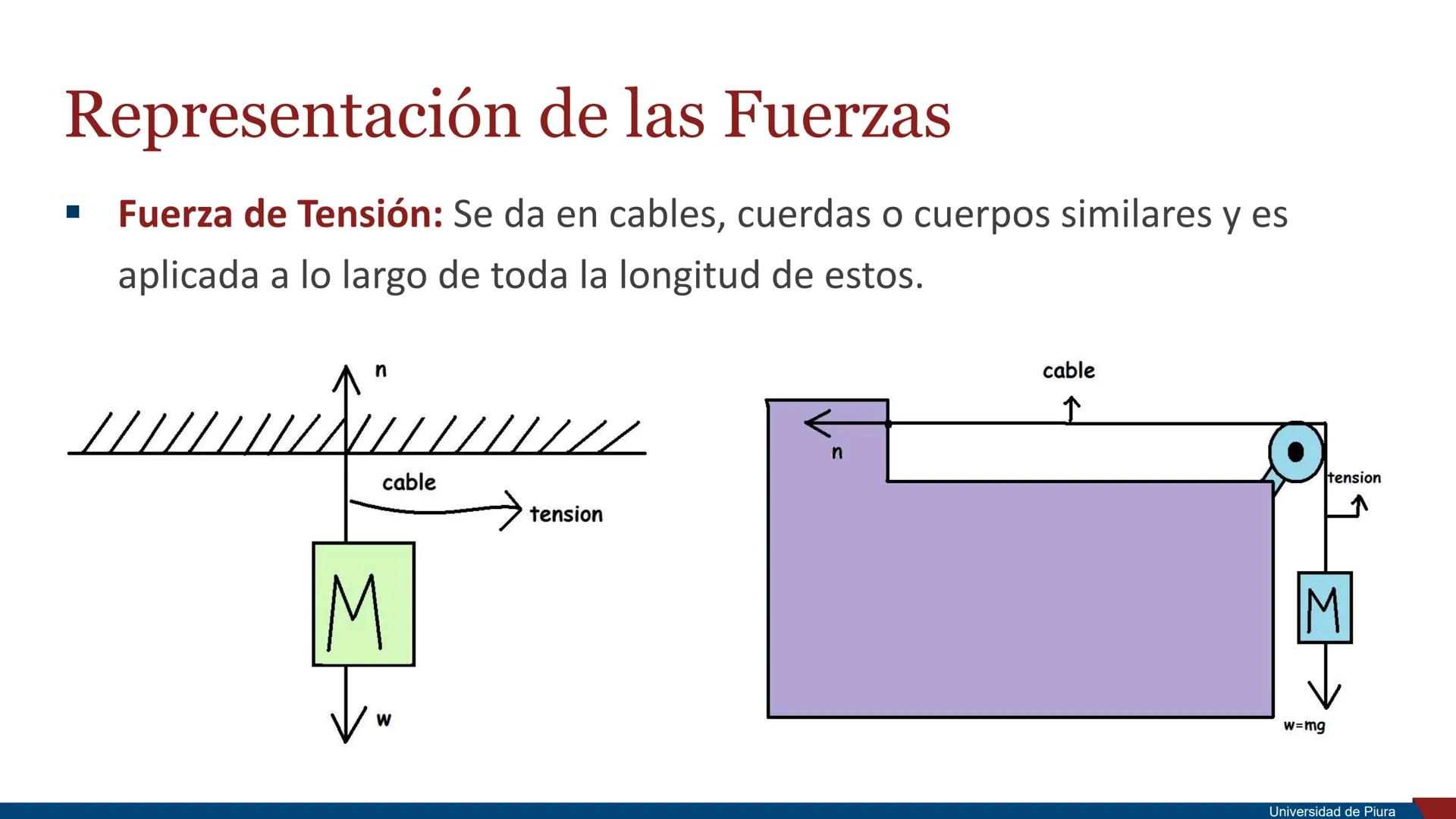

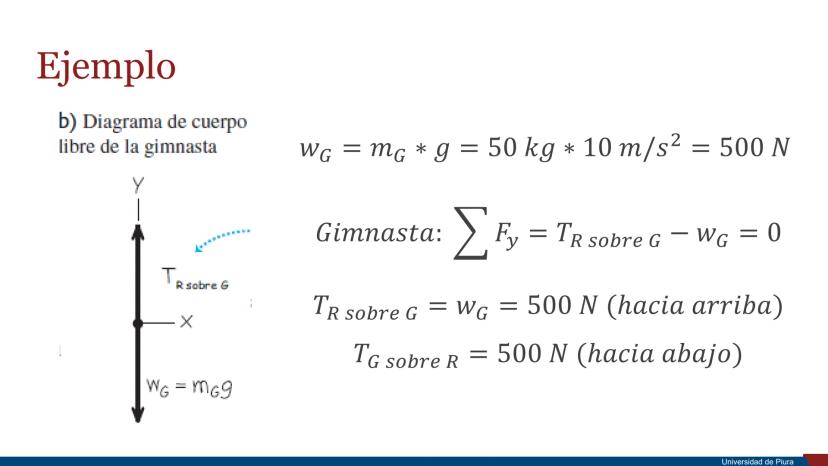

Fuerza de Tensión

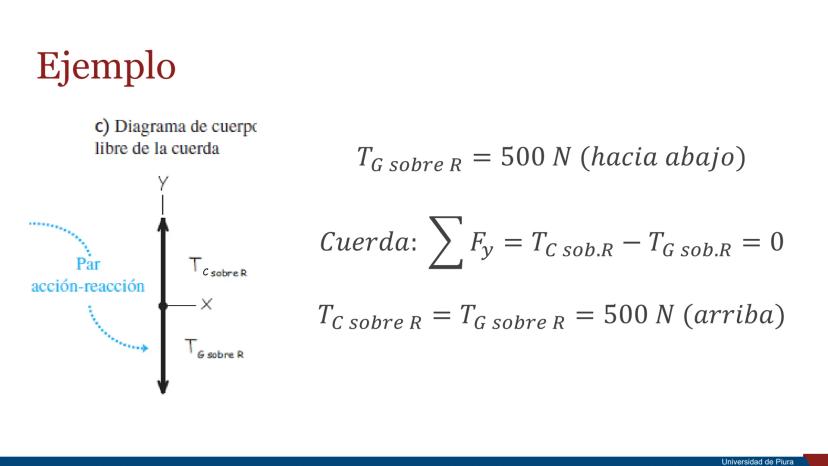

La fuerza de tensión aparece en cables, cuerdas y alambres cuando están siendo estirados. Se transmite a lo largo de toda la longitud del cable de manera uniforme.

La tensión siempre "jala" - nunca empuja. Un cable puede tirar de los objetos conectados en sus extremos, pero nunca los puede empujar hacia afuera.

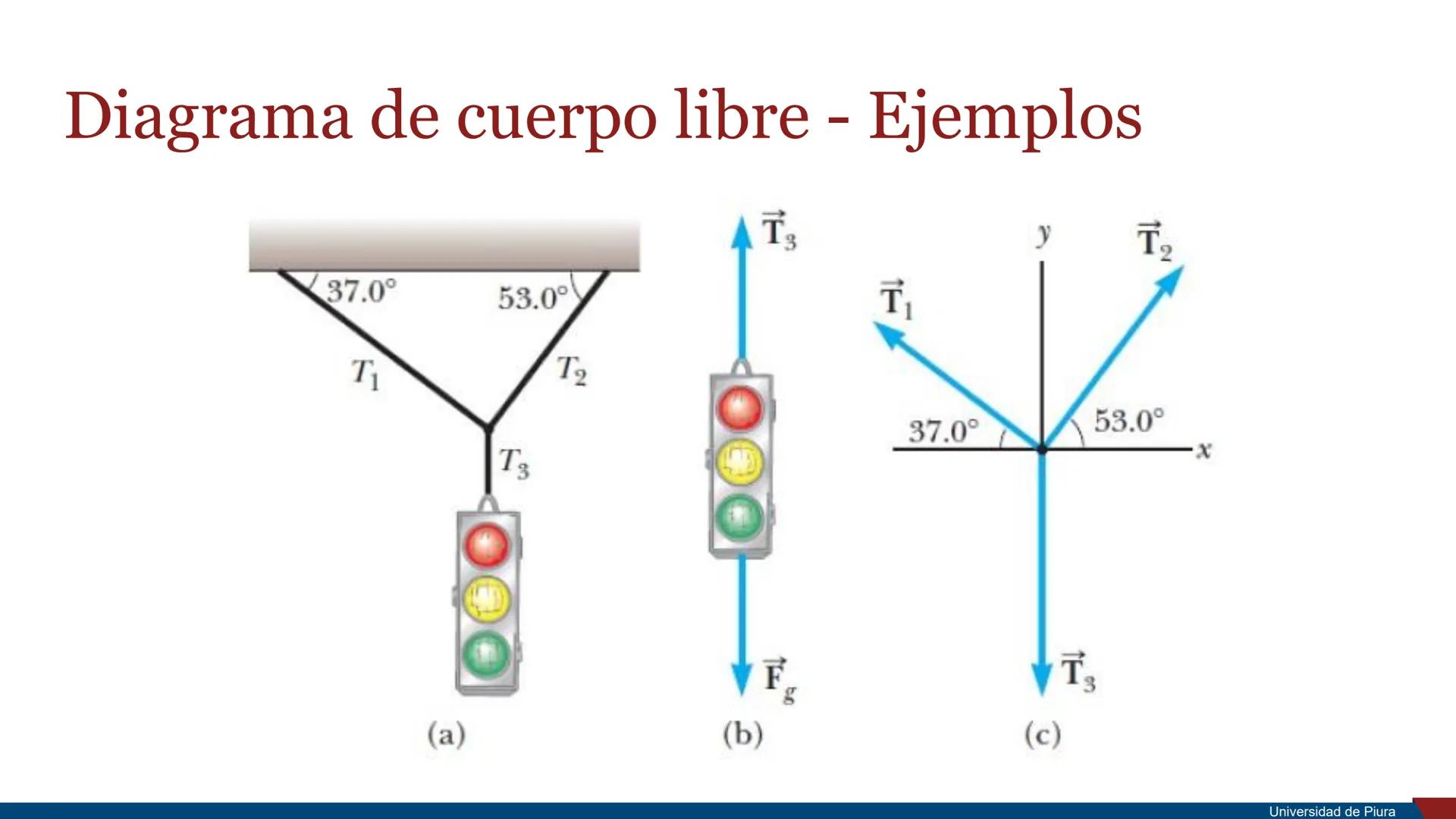

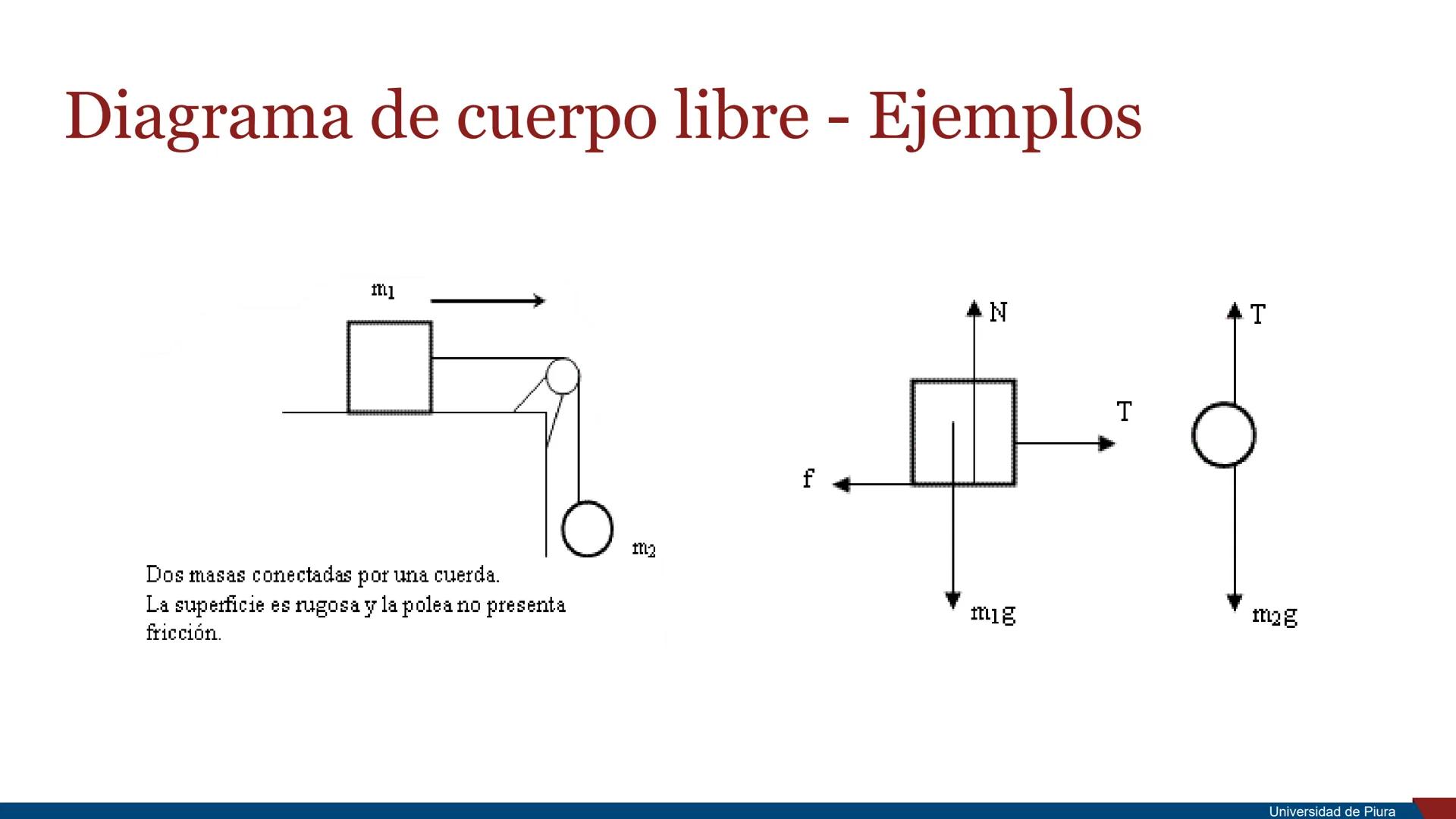

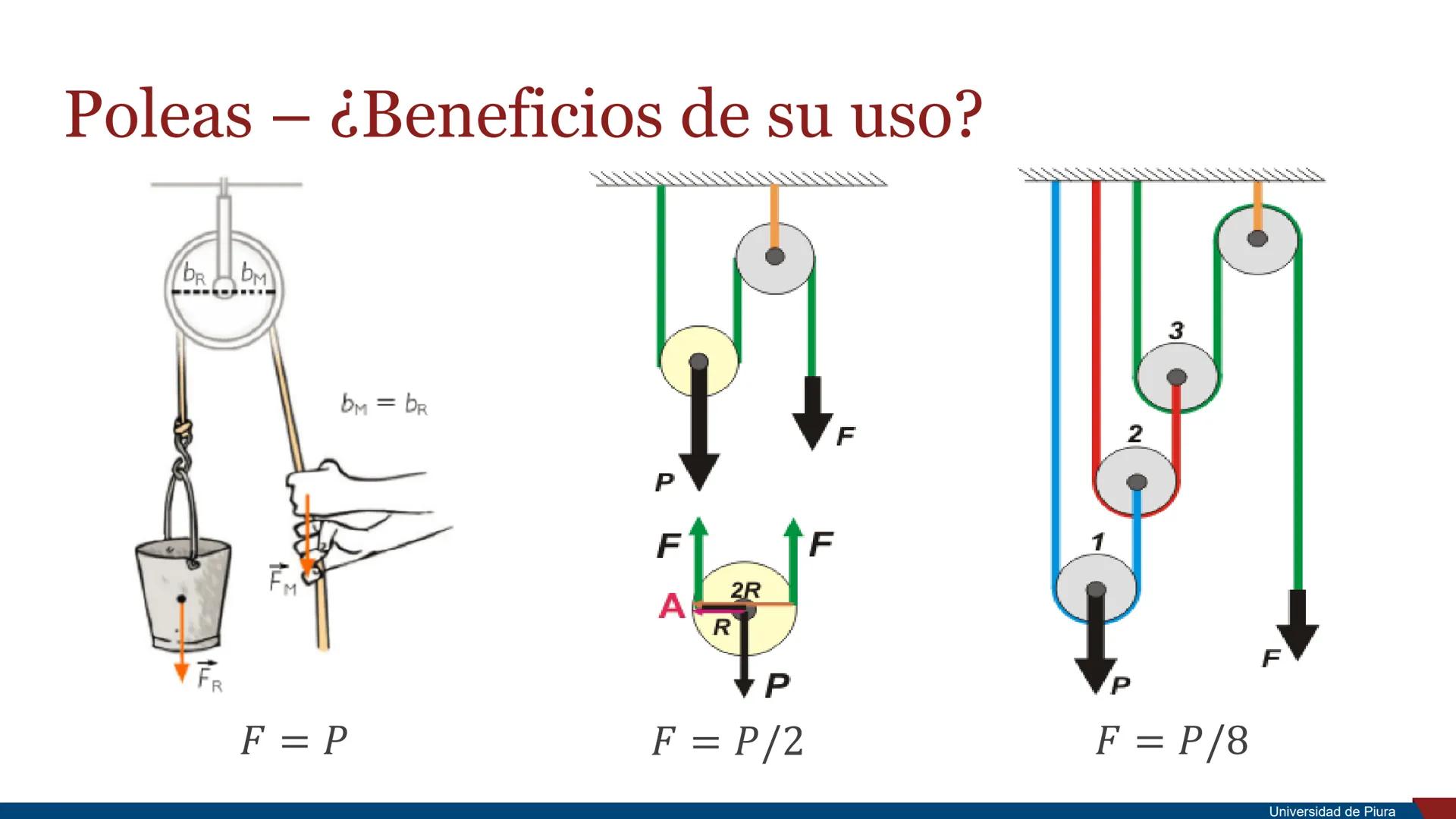

En los diagramas, la tensión se representa como flechas que apuntan hacia afuera desde el objeto, siguiendo la dirección del cable. Es fundamental para analizar sistemas con poleas y estructuras colgantes.

💡 Regla de oro: Los cables solo pueden jalar, nunca empujar - si necesitas empuje, necesitas algo rígido como una barra.
